Klapka pro komín

Kvalita průvanu komína je jedním z faktorů ovlivňujících účinnost topného systému. Upřednostňuje dodávku dostatečného množství vzduchu k úplnému spálení paliva a přispívá k včasnému vypouštění plynů. Nedostatek trakce způsobuje zhoršení všech procesů a vznik zpětného tahu při vniknutí spalovacích produktů do místnosti. To vytváří nebezpečí otrav a požáru. Pro regulaci procesů výfukových plynů přes kanál je instalován šoupátkový ventil komína.

Vyjímatelná konstrukce dveří

Brána je kovový ventil instalovaný k úplnému nebo částečnému překrytí kouřového kanálu. Jeho instalace umožňuje změnu průvanu a intenzity spalování paliva. Pro výrobu dílů používaných tepelně odolných nerezových ocelí. Tloušťka stěn je 0,5-1 mm. V cihelných komínech je možná možnost použití litinového šoupátka. Má mnoho výhod: pevnost, dlouhá životnost, odolnost proti chemickému napadení.

Dávejte pozor! Hlavní nevýhodou litinové brány je značná váha, takže část není určena pro kovové trubky.

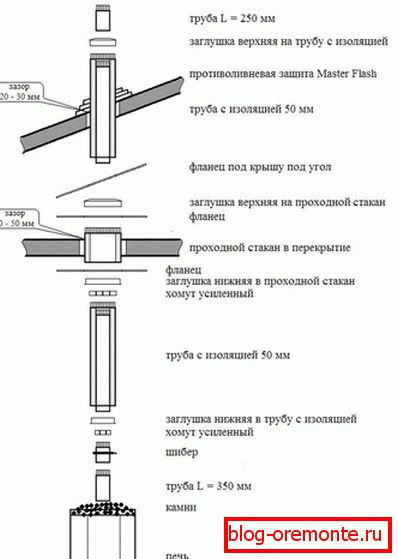

Šoupátko je navrženo tak, aby fungovalo při teplotách až 900 ° C. Je instalován v blízkosti spalovací komory na prvním metru komína. Toto místo nelze ohřát, aby nedošlo k ucpání ventilu. Po ukončení procesu hoření je zcela uzavřeno, aby se teplo nedostalo ven.

Technické specifikace

1. Návrhovým prvkem součásti je nízký koeficient roztažnosti a odolnost proti mechanickému namáhání.
2. Kovový povrch klapky je leštěn do zrcadlové úpravy a hladkosti. To je nezbytné pro zajištění plynulého průchodu produktů spalování.
3. Ve standardní verzi ventil pokrývá až 85% plochy komínového kanálu. To je nejlepší ukazatel pro odstraňování produktů spalování.
4. Vysoká tepelná vodivost kovové brány nezasahuje do systému výměny tepla.
5. Nerezová ocel je charakterizována vynikající odolností proti vlhkosti a kyselým směsím.
6. Nízký koeficient roztažnosti šoupátka má pozitivní vliv na výkonnost. Část nevyžaduje zohlednění změn rozměrů s kolísáním teploty.

Shiber modely

Používají se dva typy komínových klapek:

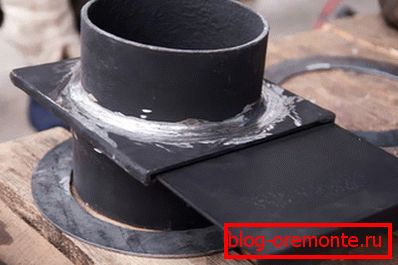

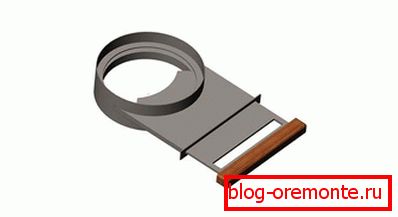

1. Vytahovací шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.

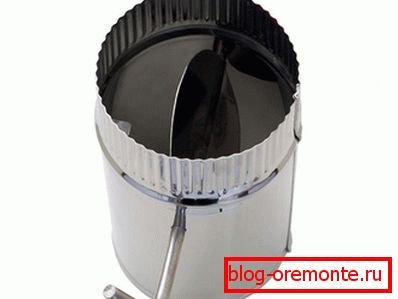

2. Otočit шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

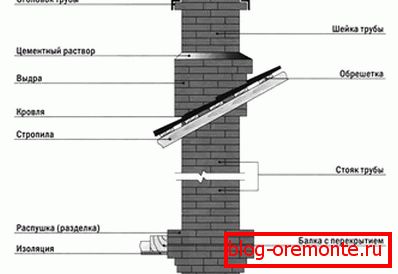

Instalace brány v cihelném komínu

1. Vypustil první řadu cihel pro komín.
2. V bočních cihlách druhé řady se proříznou drážky tloušťkou posuvného ventilu.

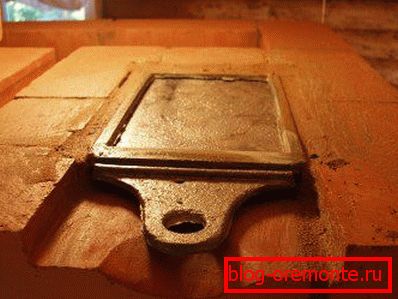

3. Průchozí díra je řezána v přední cihlá, aby se uchytila ​​držadlo klapky.
4. Pro zajištění brány nevyžadují zámky, drží se na místě díky pohodlnému uložení.

Pro montáž je hotová část vyrobena z litiny nebo nerezové oceli. Drážky v cihlách jsou brusky s kruhem pro kámen. Po instalaci klapky je nutné zkontrolovat komín, aby se odstranil výskyt trhlin. Pokud jsou zjištěny mezery, měly by být pokryty roztokem šamotové hlíny.

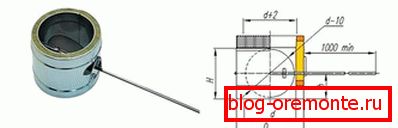

Jiný způsob instalace je vhodný pro škrticí klapku, nazývá se trubka v potrubí. Struktura představující fragment potrubí je vložena do komína s příslušným průměrem.

Dávejte pozor! Instalace nemá žádné prostředky pro připevnění a samotná část je držena kvůli pevnému uchycení na povrch kanálu.

Vyrábíme rotační bránu samostatně

Během provozu komína může být nutné vyměnit bránu a standardní klapka není pro tento návrh vhodná. V tomto případě je ventil vyroben nezávisle na velikosti potrubí.

Pro práci budete potřebovat nůžky pro kovy, vrtačky, bulharské stroje a svářečky.

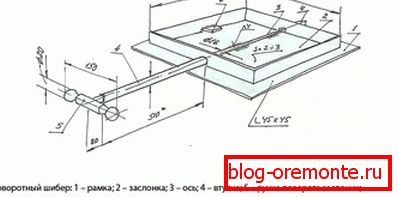

• Z ocelových rohů s rozměrem 35 až 45 mm je rám pro klapku přivařen. Velikost dílů odpovídá průměru trubky.
• Otvory jsou vyvrtány do rámu pro zajištění nápravy. Pro bránu s rovnou zatáčkou jsou uspořádány v horizontální rovině a pro úhlové - diagonálně.
• Ze dvou kusů půlpalcové trubky jsou rukávy svařeny, aby zajistily otáčení osy.
• Ventil je rozřezán na velikost rámu, materiál je ocelový plech o tloušťce 2-3 mm.
• Do otvoru rámů, na které bude namontována klapka, se vloží osa. Druhá část kovové části se stane knoflíkem pro nastavení.
• Deska je vložena do rámu a je upevněna na ose svařováním.
• Pro bezpečné použití by měla být mezera 1 mm mezi klapkou a rámem.
• Chcete-li zajistit fixaci desky v otevřeném stavu, nastavte omezovač.

Dávejte pozor! Volba modelu brány závisí na konstrukci komína a druhu topného systému, ale jeho instalace je nutná. Přístroj umožňuje nastavit úroveň trakce a udržovat topný systém v provozním stavu.
