Kabelové připojení

Každá stavba se skládá ze souboru činností a snad jednou z nejdůležitějších etap je instalace střešního nosníku. Provádí funkce ložisek pro střechu a střecha zase chrání zbytek konstrukce před negativními účinky prostředí. Proto můžeme říci, že prioritou je zajištění pevnosti a stability nosného rámu. Hodně závisí na tom, jak dobře je spojení provedeno. Toto bude popsáno níže.

Druhy sloučenin

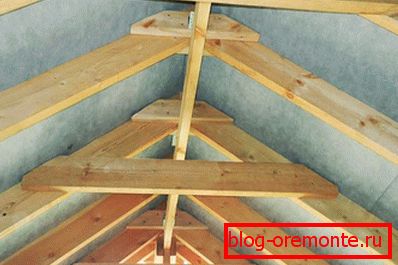

Spojení nosníků a hřebenového nosníku

Je třeba poznamenat, že hlavní rozdíly mezi sloučeninami jsou zpravidla způsobeny jejich lokalizací. A na tomto základě mohou být vazby uzlů krokve rozděleny do několika samostatných skupin:

  • propojením klínové nohy s mauerlátem,
  • spojení ramenních nohou mezi sebou,
  • spojení nosníků a hřebenového nosníku,
  • připojení ramenních nohou a dalších prvků systému krokví (vzpěry, zábrany, bály),
  • připojení prvků krokví při spojování prvků.
Připojíme krokodýl do módy

Každé z těchto spojení může být provedeno různými způsoby, jejichž realizace se poněkud liší od technologické. Různé spoje budou provedeny pomocí různých spojovacích prostředků. Pro lepší pochopení předmětu a nuance díla by měla být každá ze způsobů připojení považována za samostatnou.

Spojení jednotlivých částí

Prodloužení trámu

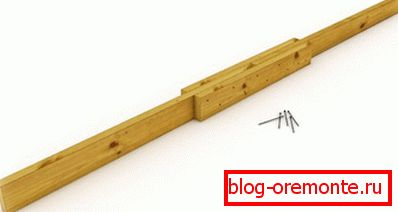

Butt. Klouby trupu by měly být považovány za jeden z hlavních způsobů spojování prvků vazného systému. Při takovém spojení se upevněné části vzájemně dotýkají. V podstatě se tato metoda používá k zvětšení délky prvků, například nožnic. Konce součástí, které je třeba spojit, jsou odříznuty pod úhlem 90 °, po kterém jsou spojeny a spojeny pomocí překryvů. Můžete použít jako ořezávací dřevěné desky a speciální plechy.

Dávejte pozor! Připevněte podšívku mohou být hřebíky nebo šrouby, ale je třeba si uvědomit, že musí být umístěny v šachovnici.

Kousek příruby

Metoda řezu. Dalším způsobem, jak spojit části systému vazníků, je tzv. Metoda šikmých hemů. Tato technika se také používá při vzájemném propojení součástí nosníků. V tomto případě jsou konce dílů, které mají být spojeny, odříznuty pod úhlem 45 °, pak se vzájemně ukotvují. Poté je vyvrtán průchozí otvor, do něhož je vložena závitová tyč, s níž jsou prvky přitahovány.

Dávejte pozor! Při utahování by měly být použity široké podložky, aby nedošlo k praskání.

Nevinný

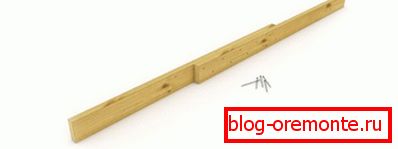

Nevinný. Další možnost upevnění jednotlivých částí v systému vazníků se překrývají. Tato metoda je charakterizována skutečností, že se spojené části vzájemně překrývají s určitou délkou lopatky a jsou upevněny šrouby nebo hřebíky. Proto je běžné kombinovat součásti nožních nožiček, pokud jejich délka nestačí. Stejná metoda může být použita při sestavování dlouhých krokví tří dílů, pokud je jedna část upnuta mezi dvěma dalšími a připevněna samořeznými šrouby.

Dávejte pozor! Pokud se používají kompozitní nosníky, jejich tuhost musí být stejnoměrná po celé délce. Pokud to není zajištěno, střecha se může deformovat.

Spojte krokve navzájem

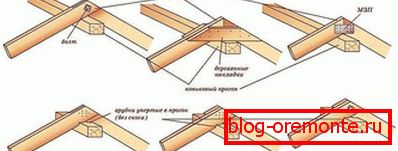

Spojovací krokve s hřebenovým nosníkem

Pokud jde o spáry nožnic nohy mezi sebou v horní části, tam mohou být také různé možnosti zde.

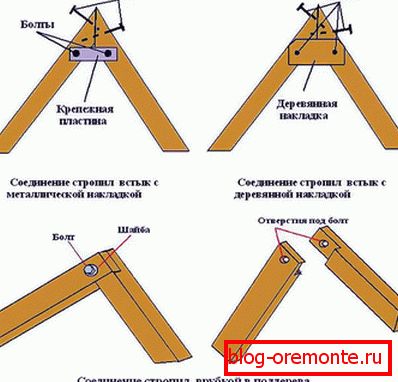

  1. Krovy mohou být překryty. To znamená, že se jedná o skutečnost, že se střešní prvky vzájemně překrývají, po němž je průchozí díra vyvrtána a části jsou přitahovány buď šroubem s maticí nebo se závitem. Současně by měly být na obou stranách vysazeny široké podložky.
  2. Krovy mohou být připojeny pod úhlem. K tomu se konce odříznou v pravém úhlu, spojují se k sobě nebo k hřebenovému nosníku a utáhnou se hřebíky nebo samořeznými šrouby. Při absenci hřebenového nosníku mohou být nožky krokve spojeny pomocí speciální montážní desky, která je na obou stranách překryta. Šrouby nebo závitové tyče se vkládají do průchozích otvorů v deskách a krokvích a prvky se utahují.

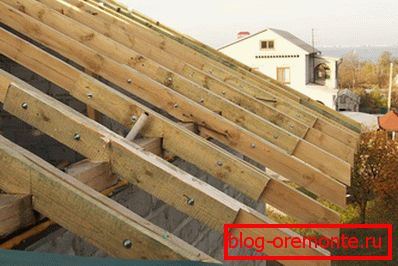

  3. Dalším způsobem, jak propojit nohy v kolečkových bruslích, je metodu řezání v polovině stromu. V takovém případě skládačka nebo pilová pila na obou ramenních nohách vyříznou zářezy až na polovinu tloušťky nosníku. Poté jsou části spojeny a v dokovací místě je vytvořen průchozí otvor, kterým jsou prvky navzájem přitahovány šroubem.

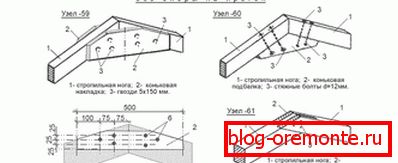

Schéma připojení

Spojení nosníků a Mauerlat

Nasaďte krokve do Mauerlatu

Spolu s dalšími věcmi je třeba zvážit způsoby připojení nožních krokví a výkonové desky. Tento spojovací uzel hraje důležitou roli, protože díky němu je celý vaznový systém upevněn ke zbytku stavebního rámu. Připojení lze provést několika způsoby.

Hůlka
  • Spojení s řezem v vazníku. V tomto případě se dělá ve střihu nohu, až třetina tloušťky nosníku, která hraje roli jakéhokoliv drážky. Účelem řezu je vyřešit různé posuny krokví vzhledem k výkonové desce. Po namontování prvků jsou upevněny pomocí tří hřebíků, z nichž dva jsou poháněny v úhlu k rovině Mauerlatu a třetí je svisle. Proto je spojení silné.
  • Také je možné připevnit nožičku pomocí speciálně namontovaného nosného nosníku. Připojuje se k výkonové desce a na ní spočívá nožka. Aby se zabránilo posunu po stranách nosníku, jsou nainstalovány pevné rohové rohy.
Možnosti montáže

Pokud jde o to, jak jsou připojeny další prvky systému vazníků, jsou spojeny různé vzpěry, výztuhy, utažení a vzpěry, mělo by se říci, že to lze provést některým z uvedených způsobů. Vše závisí na případu.

Zároveň je třeba dodat, že jako spotřební materiál používaný při montáži nosného systému mohou být použity jak obvyklé hřebíky, tak i samořezné šrouby, dřevěné klíny, šrouby nebo závitové tyče.

K závěru výše uvádíme několik slov o tom, že navzdory tomu, jak budou jednotlivé elementy vazného systému připojeny, je důležité si pamatovat jedno pravidlo. Zbytečně tuhé upevňovací prvky jsou extrémně nežádoucí. Faktem je, že strom s poklesem teploty a vlhkosti má tendenci měnit jeho velikost do jisté míry, a to rozšiřovat a uzavírat. Je to přirozený proces.

Dávejte pozor! Pokud jsou všechna upevnění zbytečně tuhá, může to vést k narušení integrity celé konstrukce.

Mimochodem, může dojít k určitým deformacím v důsledku srážení půdy, takže se zdá, že toto pravidlo je ve většině případů poměrně relevantní.
