Jak vytvořit vlastní střechy - zařízení a výkresy

Začáteční řemeslník může během výstavby zastřešení hrotem způsobit mnoho chyb. Důvodem není ani složitost návrhu nebo instalace a nesprávná realizace přípravných projektových prací. Každý profesionální stavitel ví, že jednou řezat, musíte měřit nejméně sedm. Proto je bedrová střecha postavena s vlastními rukama pouze na základě technického výpočtu a plánu, který je na něm sestaven. Dále přečtěte, jak vypočítat základní parametry střechy, zvolit průřez jeho prvků a správně provést instalaci.

Návrhové prvky

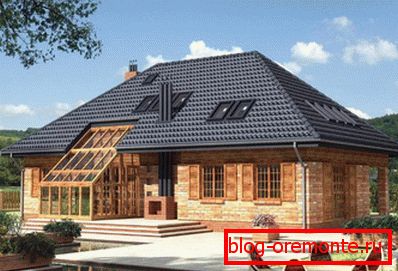

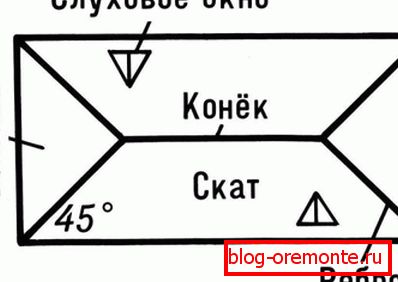

Šikmá střecha - jeden z druhů hilar. Pokud se podíváte na dům s takovou střechou nahoře, jeho tvar se bude podobat zapečetěné obálce. Dva svahy menšího prostoru ve tvaru trojúhelníku nazývaného kyčle. A ostatní dva mají lichoběžníkový tvar a větší velikost. Zařízení střechy podtypu kyčle se skládá z následujících uzlů:

1. Skate - to je horní část střechy, linie, kterou tvoří křovisky na jejím křižovatce. Zvláštnost hřebenu bederní střechy je, že její délka je menší než délka překrývající se konstrukce.
2. Hip, tzv. Trojúhelníkové svahy, které se nacházejí nad koncovými stěnami. Nahrazují koncovku a jsou tvořeny diagonálními a mezilehlými krokvemi.
3. Скатов. Šikmá střecha помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ribs Ribs jsou úhly vytvořené na kloubech boků a lichoběžníkovitých paprsků. Počet okrajů bederní střechy se shoduje s počtem diagonálních krokví, to znamená, že je celkem čtyři.
5. Odvodňovací systém. Pro odvádění přebytečné kapaliny z povrchu bederní střechy do kanalizačního kanálu je nutná drenáž, sestávající z nálevek, potrubí a žlabů.

Vezměte prosím na vědomí, že střešní zařízení na boku neumožňuje vytvořit podkroví, protože dvě další svahy výrazně snižují strop v místnosti pod střechou.

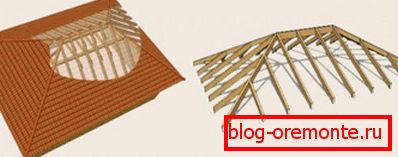

Kostry a podpěrné prvky

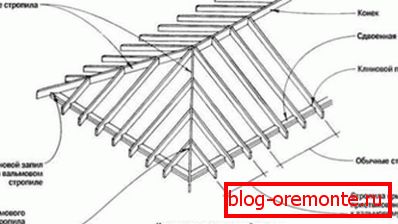

Systém bederní vazby se poněkud liší od dvojitého sklonu, složitá konstrukce ramp vyžaduje větší počet prvků. Obsahuje:

• Hřeben běží. Nosník, na kterém jsou připojeny střešní rámy.
• Diagonální krokve. Čtyři nosníky tvořící žebra boků. Od konce brusle odjíždějí do rohových kloubů Mauerlatu a spojují se s Mauerlat. Jejich délka je delší než délka obyčejných krokví, takže pro jejich výrobu používají dvojité desky nebo materiál větší části. Zajímavé je, že úhel diagonálních nohou vazníků je mnohem jemnější než mezilehlé, neměli bychom na to zapomenout při kreslení výkresů.
• Mezilehlá nebo obyčejná krokve. Rafterové nohy, které upevňují špičku na hřeben, a konec na mauerlátu.
• Centrální obyčejní krokve. Šest krokvech, které zakotví s koncem brusle a diagonální nohou krokve. Praktická jednotka vazného systému, jejíž instalace vyžaduje pozornost a přesné označení.
• Krátké nohy nebo dámy. Krátké ramenní nohy nejsou ve styku s hřebenem v horní části, jsou připevněny k diagonálním krokvem. Čím je žebřík nižší, tím menší je jeho délka.
• Utahování. Jumper mezi obyčejným párem vazníků, vyrobeným z dřeva. Utahování umístěné v horní části střechy, přímo pod hřebenem, se nazývá šroub. A jako spodní utahování, upevněné na základně krokve, použijte podlahové nosníky.
• Rack Vertikálně instalované dřevo, které podporuje hřeben a přenáší hmotnost střechy na nosné přepážky. V některých provedeních je vaznový systém stojanu instalován ve středu krokví, aby uvolnil střed podkrovní místnosti.
• Strut nebo subrafter. Podpůrná podpěra je kolmá na krokve. Stoupačka chrání krokve před prohýbáním, je-li délka střechy skloněna více než 4,5-5 m.
• Sprengel Sprengelnoy farma volala zařízení, které je nezbytné pro podporu diagonálních nohou vazníku. Skládá se ze dvou trámů: jeden spojuje obě strany mauerlatu a druhá spočívá na první a diagonální krokvě.

Zkušení majitelé pokrývačů říkají, že střešní systém bude spolehlivý pouze v případě, že použijete stejný materiál, stejný úsek a stejný způsob upevnění pro výrobu prvků.

Výpočetní a konstrukční práce

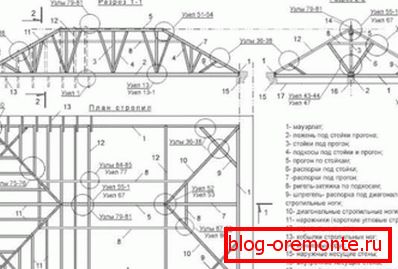

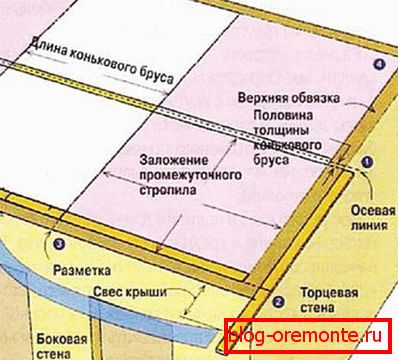

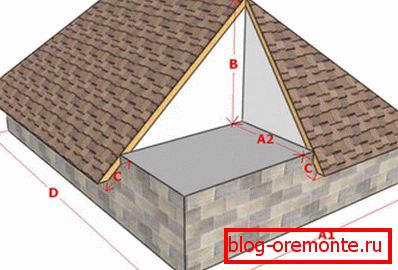

Než budeme vytvářet střechu typu kyčle, je nutné provést výpočet prvků její struktury. Před spuštěním výpočtů se naplánuje schéma překrývajícího se domu se všemi známými rozměry. Dále, pomocí jednoduchých geometrických vzorců na základě Pythagorean věty, určit:

1. Výška brusle. h = b x tg? / 2, kde b je délka konstrukce mezi nohami vazníku z přední strany, eh? - úhel svahů.
2. Délka obyčejných krokve. e = b / 2 x cos?, kde b je délka struktury mezi nohami vazníku z přední strany, eh? - úhel svahů, e - délka běžných nožnic.
3. Kolečkové brusle. S = 2ea, kde S je celková povrchová plocha svahů bederní střechy, e je délka obyčejných krokví a je délka mezi nožičkami krokve po délce konstrukce.

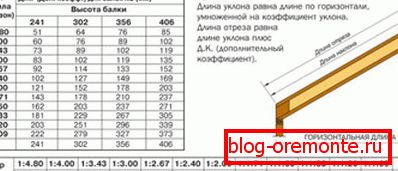

Pro standardní hodnoty sklonu kloubových střešních svahů existují tabulky s koeficienty, pomocí kterých můžete vypočítat délku diagonálních krokví bez výpočtů, znát rozměry pozice a souboru. Krok mezi dvojicemi vazníků je také zaměřen na referenční materiály, zaměřené na typ dřeva, jeho tloušťku a délku svahů. Výsledek výpočtů se použije na výkres, podle kterého se následně provede značení.

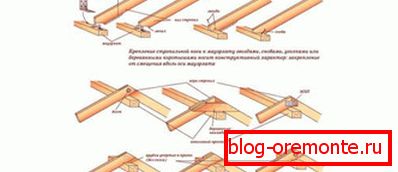

Mount Maurlat

Mauerlat - základ, na kterém instalujte střechu. Mauerlat je zapotřebí k tomu, aby se rozložila hmotnost střechy kolem obvodu nosných přepážek. Nejčastěji při výrobě dřeva z tvrdého dřeva. Čím těžší a složitější je střešní konstrukce, tím větší musí být část. Ve většině případů vhodné borové dřevo, jehož velikost je 150x150 mm nebo více. Mauerlat nastavit dříve, než stavíte dům v následujícím pořadí:

• Změřte a odřízněte lištu požadované délky. V rozích je mauerlat propojen "v tlapce". Chcete-li vystřihnout drážku pod držák, musíte označit.
• Na horním řádku zdiva je dřevostavba postavena z prken a nalije se viskózním betonem, do něhož jsou vloženy kovové věže pro upevnění jádra.
• Po uložení betonu je nutné vytvořit mezi ní vodovzdornou vrstvu a výkonovou desku. Za tímto účelem může být beton aplikován na asfaltový tmel nebo obložení povrchu potěru střešním materiálem.
• Ošetřete dřevo antiseptickým přípravkem, hlubokým pronikáním proti ohni a vodotěsným lakem.
• Označte a vyvrtejte otvory v kovové desce pro kovové šrouby.
• Posuňte tyč na šrouby a pevně utáhněte šrouby kotev.

Je důležité, aby každá vyrobená díra snižovala sílu výkonové desky, takže byste neměli používat velké množství šroubů a je přísně zakázáno řezat do nich montážní krokve!

Stavební proces

Kolem střechy je postavena vlastní ruka podle jasné instrukce, která popisuje postup každého kroku. Aby výsledek odůvodnil čas a vynaložené materiály, měla by se práce provádět podle technologie:

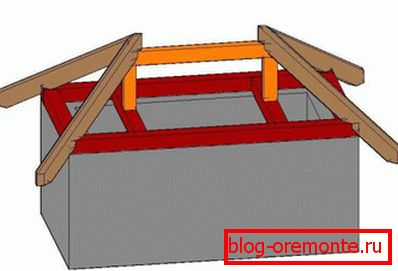

1. Instalace obláček. Překrývající se nosníky mohou být použity jako oje, potřebujeme alespoň dva takové prvky, aby bylo možné instalovat stojany na nich. Zkušení řemeslníci vybudovali promenádě přes nosníky a postavili systém vazníků pohodlnější a bezpečnější.
2. Na montáži jsou namontovány dva regály. Pokud je to nutné, mohou být stojany více, ale bez nutnosti vytvářet těžší konstrukci. Zatímco systém nedosáhl stability, regály jsou fixovány vertikálně s dočasnými vzpěrami.
3. Hřebenový nosník je na regálech instalován a upevněn dlouhými nehty. Obyčejné vazníky jsou připevněny k nosníku s kovovými obloženími nebo rohy.
4. Namontují středové mezilehlé krokve na svahu kyčlí a pak diagonální nožní konstrukce dvojitých desek.
5. Opravte konečné opěrné rampy, tmavé, ploutve a větrník na jedné nebo dvou rampách.
6. Pultová bedna je namontována a membrána s bariérovou izolací je na ní položena s proužky a zajištěna konstrukčním staplerem.
7. Při stavbě bederní střechy se častěji používají měkké střechy, protože s pomocí je snadnější zakrýt svahy složité geometrie. U pokrývačských materiálů tohoto druhu je třeba vyrobit nepřetržitou bednu z listů vlhké překližky.
8. Pomocou speciálního nerezového spojovacího prvku s gumovým kloboukem je střešní materiál upevněn na latě. Mají plechy s překrytím 10-15 cm, které chrání před pronikáním vlhkosti. Je třeba poznamenat, že strmě střechy je strmější, tím více se musí překrývat.
9. Po položení střešního materiálu může být střecha z vnitřní strany izolována, vybavena okny, okapy a komínem.

Šikmá střecha je nejvhodnější pro poctivou stavbu, ale pro to, aby byla postavena sami, jsou potřebné výpočty, design a trpělivost, bez kterých není možné uspět.
