Jak vytvořit systém vazníků

Vytvoření nového domu je obtížné a složité. To platí zejména pro návrh a instalaci štítové střechy, která by měla chránit obyvatele před deštěm a sněhem. Díky moderní technologii může být instalace mnoha částí a konstrukčních prvků budovy provedena nezávisle, bez náboru týmu specializovaných pracovníků. Když se majitelé domů rozhodnou provést instalaci střešního systému s vlastními rukama, měli byste se dozvědět o všech nuancích, protože správně instalovaná střecha ušetří čas a peníze.

Co se skládá z

Sedlový štítový střešní systém

Každý ví, že střecha štítu má tvar trojúhelníku, který se skládá ze dvou obdélníkových polovin rovnoměrně rozmístěných na sobě, upevněných vnitřním vazníkem. V důsledku toho vzniká účinek přirozeného a autonomního čištění povrchu pod vlivem gravitace z deště, sněhu, krupobití, listů a nečistot bez účasti vnějších sil. Než vytvoříte systém vazníků, měli byste znát jeho základní stavební prvky.

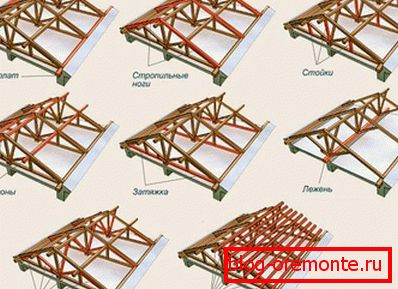

Rafterový systém se skládá z několika složek:

  • Odměna - dřevo s průřezem 100-150 mm, namontované na opěrných stěnách po obvodu budovy, aby rozložilo zatížení vytvořené nosným systémem.
  • Kone - nosník spojující všechny nosníky na jedné lince dohromady na samém vrcholu střechy, aby byla zachována stabilita a stabilita při silném zatížení větrem.
  • Nohy ramínek - dřevo nebo deska o průřezu 100-150 mm, která je v úhlu k mauerlatu, čímž vzniká tvar rovnoramenného trojúhelníku. Tímto způsobem je celé zatížení přenášené ze střechy a celé konstrukce rovnoměrně rozloženo na výkonovou desku a nosné stěny. V závislosti na hmotnosti střešního materiálu jsou nožky krokví nastaveny od sebe od 60 do 120 mm.
  • Sves - vyčnívající ze zdi o 400 mm konstrukce, aby vznikla větev ze stěn deště nebo tavné vody.
  • Lhát - nosník s průřezem 100-150 mm, který je na úrovni mauerlatu rovnoběžný s hřebenem, aby vytvořil dodatečnou oporu pro váhu přenesenou z střešních pilířů.
  • Подкосы - Utahování pro vytvoření pevné konstrukce pro velké rozpětí.
  • Fly - desky, které jsou instalovány jako pokračování krokví pro vytvoření sklonu střechy v případě krátkých končetin.
  • Stojany - tyč s průřezem 100-150 mm umístěná ve svislé poloze mezi vnitřními stěnami nebo ležením a spojením hřebenu s nohama krokve, pro přenos a rozložení celé hmotnosti konstrukce.
  • Utahování - spodní nosník - příčník spojující dva dolní konce krokví nožiček, aby se zabránilo tomu, že se celá konstrukce rozkládá na boční strany.
  • Obezita - desky nebo tyče k posílení střešního systému a montáž střešního koláče.

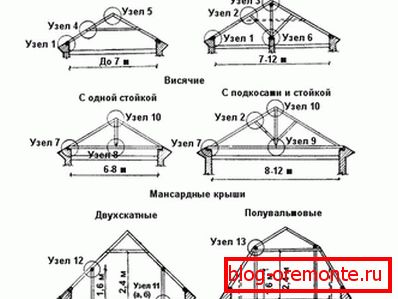

Různé formy bednění

V závislosti na přítomnosti nebo nepřítomnosti určitých konstrukčních prvků existují dva typy vazných systémů - to jsou závěsné a nylonové krokve, stejně jako jejich kombinace.

  • Závěsné krokve - Nastavte, pokud je výška vnějších stěn menší než 10 metrů, s přiměřenou tloušťkou a bez vnitřních stěnových přepážek. Tento typ konstrukce by měl být doplněn o utažení na základně krokví.
  • Závěsné krokve - instalované s výškou vnějších stěn o více než 10 metrů s přítomností vnitřních sloupových podpěr, které jsou umístěny na zemi nebo nosném nosníku.

Když jste zvolili typ vazného systému, můžete provést výpočty.

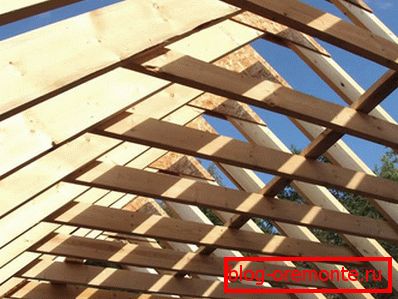

Dimenzování

Dimenzování

Správné výpočty velikosti a tvaru střechy by měly dodržovat určitá pravidla.

Dávejte pozor! Jakákoli střecha štítu by měla mít úhel od 5 do 90 stupňů, jinak bude instalace během provozu domu velmi obtížná as dalšími problémy.

V případě častých a silných srážek v oblasti výstavby můžete vytvořit šikmou střechu, kde má horní část jemný svah a dolní část s ostrým svahem. Při výběru úhlu musíte také uvažovat o rychlosti větru - čím ostřejší je úhel střechy, tím více bude vypadat jako lodní plachta. Proto je nutné zvolit průměrnou velikost a výšku krokví, přičemž je třeba vzít v úvahu všechny meteorologické faktory a hmotnost střešního koláče.

Najít plochu jednoho svahu střechy:

Plocha rampy = délka rampy vynásobená šířkou rampy

S tímto:

Šikmá šířka = délka stěny + délka výtlaku násobená 2

Výška svahu se v tomto případě rovná délce krokví.

Počet krokví se vypočítá podle vzorce:

Počet krokví nožnic se rovná dvojnásobku šířky svahu dělené krokem mezi krokvemi.

Nyní vypočítáme přípustné zatížení:

Hmotnost střechy se rovná součtu hmotnosti všech vrstev střechy na 1 metr čtvereční. Je také nutné přidat 10% výsledné hodnoty.

Přidáváme zatížení z vlivu faktorů prostředí a úhlu sklonu střechy na získanou hodnotu. V závislosti na těchto datech byste měli vybrat materiál pro vytvoření vazného systému.

Instalace

Instalace стропильной системы

U betonových nebo cihelných stěn se provádí montáž silové desky. Pokud se konstrukce skládá z kulatiny nebo dřeva, horní část stěny bude hrát úlohu výkonové desky.

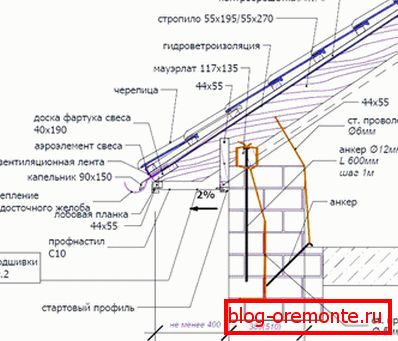

Střešní zařízení

Kovové tyče jsou namontovány na betonovou nebo cihlovou konstrukci na vrchol s krokem 1-1,3 m s příčným průměrem 1 cm as vyřezávanými závity a po jejich úplné montáži je výkonová deska umístěna nahoře. Měli byste také vytvořit vodotěsnou vrstvu mezi mauerlat a stěnou, abyste zabránili pronikání vlhkosti a vody. Stěny z pěnobetonových bloků ve spojích je třeba dále vyztužit a nalit betonem o rozměru 200-300 mm.

Pro stavbu s přiměřenou bezpečnostní rezervou používejte mauerlat v podobě tyče o průřezu 150 mm. Je instalován na závitových tyčích v oblasti horního okraje stěn (speciální kanál pro Mauerlat) na hydroizolační vrstvě. Pro dlouhé nosníky s velkou hmotností můžete nainstalovat další podporu s důrazem na slunce.

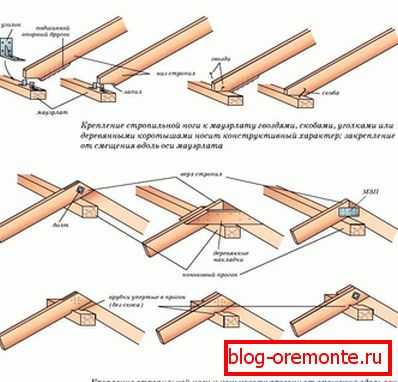

Metody montáže

Nyní můžete pokračovat v instalaci nosníků s kombinací nylonu a závěsných systémů. Chcete-li tak učinit, vezměte paprsky o rozměrech asi 50-70 x 150-170 x 6000 - In9000 mm a vytvořte počáteční šablonu jedné krokve nohy, podél které budou zbývající krokvy vytvořeny později.

Po obdržení požadovaného počtu nosníků může být instalace krokví na desce napájení možná. Dále spojte hřebenovou tyč s hřebíky a překryjte paprskem se samořeznými šrouby. V případě instalace nylonového systému je nutné pod nosníky instalovat krok, který byl předem stanoven ve fázi návrhu. Po dokončení jsou krokve spojeny s hřebenem v horní části nosníků pomocí konzol, šroubů nebo kovových rohů.

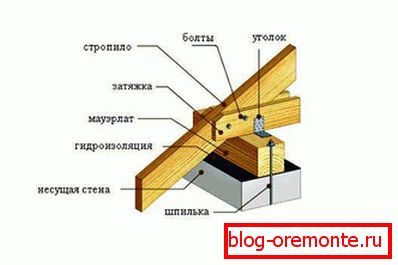

Upevňovací krokve s převisem

Nyní je nutné uvést tuhost konstrukce instalací dolních utahovacích a horních šroubů. Pokud v oblasti bydlení dochází často k silným větrům a bouřím, může být střecha zpevněna pomocí úhlopříček pomocí jednoduchých desek.

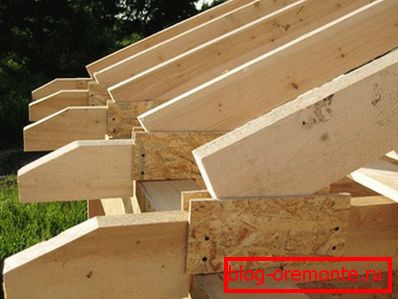

Kostry s trámy a dvojitými tahy

Poté je lišta instalována na obzoru a je nainstalována střešní krytina. Pro přepravky používejte suché dřevo bez prasklin a uzlů, které se začínají instalovat v blízkosti hřebene směrem shora dolů. Instalace obou stran se provádí tak, aby byla dosažena dobrá tvrdost povrchu.

Tímto způsobem je vytvořen vazný systém střechy garáže nebo malé budovy bez účasti týmu specialistů a se značnou úsporou peněz.

Video

Doporučujeme sledovat video o instalaci vazného systému dřevěného domu:
