Centrální Rusko, bohaté na jehličnaté a listnaté lesy, je považováno za kolébku dřevěné konstrukce. Tradiční obydlí, nasekané pyatistyonok, bylo postaveno ze dřeva a tato elegantní prostorná věž byla korunována trojúhelníkovou střechou. Jízda po silnicích naší země, pokrytá malými vesnicemi na obou stranách, všimněte si, že střecha většiny domů je tohoto typu.

Přes starodávnou historii a tradici, trojúhelníková střecha pro soukromý dům vypadá moderní a stylová, takže architekti ji používají v nejambicióznějších projekčních projektech. Aplikují moderní, funkční materiály na konstrukci znalostí starých architektů, přesný výpočet dosahují překrásného vzhledu, originálního a jedinečného. V tomto článku najdete všechny potřebné informace pro jeho design a konstrukci.

Trojúhelníkové střechy obytné budovy

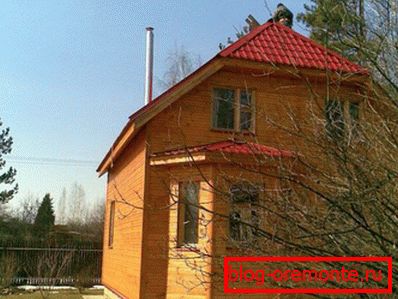

Dřevěný dům s trojúhelníkovou střechou

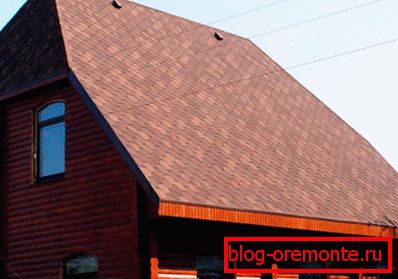

Projekt domu se šikmou střechou

Návrhové prvky

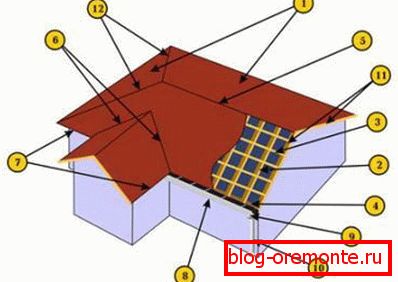

Návrh stropu střechy domu je poněkud komplikovanější než dvojitý svah. Hlavní obtíž je, že v jednom bodě jsou spojeny tři prvky - dvě prošitá nožka a hřebenová výztuha. Správné propojení s vlastními rukama je choulostivá práce, kterou lze provést pouze profesionál na vysoké úrovni, který může provést přesný výpočet. Střecha se skládá z následujících prvků, které znázorňují schéma:

Zařízení střechy triku

  1. Střešní svahy. Jeden z nich, čelní, má tvar rovnostranného trojúhelníku, další dva jsou lichoběžníky. Úhel sklonu tvoří rám, který se skládá z běžných a šikmých krokví, dámy a pomocných podpěrných prvků trojúhelníkové střechy. Pro určení úhlu sklonu ramp se používá výpočet nebo doporučení výrobce střešního materiálu.
  2. Nohy ramínek. Hladké, odolné desky, instalované s tenkým okrajem pro větší tuhost, na jedné straně spočívají na mauerlatu a na druhé straně na hřebenovém nosníku. V zařízení trojúhelníkové střechy se používají tři typy krokví: privates, lamely a diagonály. Diagonální forma kyčle, řada a pilník a barnes podporují lichoběžníkové paprsky. Diagonální, také nazývané "letadla", nesou zvýšené zatížení, proto pro jejich výrobu s vlastními rukama používají desky s průřezem, který je více než dvakrát obyčejnější krokve, nebo je jednoduše spojí.
  3. Přepravka. Desky stojící kolmo k nohám krokví v řadách jsou podpěrou pro pokládání střešního materiálu. Pro instalaci laťovky použijte neupravené desky nebo listy vlhké odolné překližky, položené rovně. Krabice s mřížemi používané pro kovy, vlnité a pevné pro materiály s rolí a měkkými střechami.
  4. Mauerlat Podpěrný nosník používaný jako podstavec pro upevnění nosníků nohou. Distribuuje hmotnost konstrukce střechy na nosné přepážky a přesměruje ji na základ domu.
  5. Fad. Křižovatka krokví nohou, nejvyšší bod střechy, její vrchol.
  6. Křížení bruslí, tvoří endov, razlichkovki.
  7. Převisy Vyčnívající části střechy, tvořené nohama nebo hřebenem, chrání stěny domu před vlhkostí a větrem. Aby mohli efektivně vykonávat úkoly, které jim byly svěřeny, jejich délka by měla být 40-50 cm a více. Podle místa rozlišujte okapy a štítové převisy.
  8. Odtok žlabů. Jedním z prvků systému odvodnění střechy je odvodnění vody ze střechy.
  9. Vstupní nálevky na vodu. Sbírejte srážky vody a odešlete je do systému odtoku.
  10. Odtokové potrubí. Přenáší dešťovou vodu do kanalizace.

Střecha, skládající se ze 3 bruslí, je obtížně navržená a náročná ve stavbě, takže začínající stavitel to nemůže dělat vlastním rukama, a to s pomocí vysoce kvalifikovaného mistra střechy, který bude provádět návrh a výpočet.

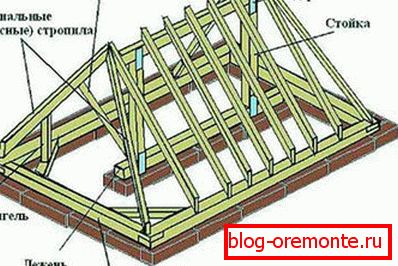

Složení vazného systému

Střešní systém включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

Střešní systém

  • Mauerlat Jak již bylo řečeno, jedná se o dřevo o průřezu 100 x 100 mm nebo o rozměrech 150 x 150 mm, které slouží jako podpěra pro připevnění ramenních nohou. Nachází se na vnějších stěnách domu.
  • Lehce Trám stejného úseku jako mauerlat, který provádí stejné funkce, pouze jeho poloha je vnitřní ložisková přepážka, která se používá k instalaci svislých pilířů šikmého nosníku.
  • Hřeben běží. Tyč, která je instalována na křižovatce nožnic. Spoléhá se na pilíře.
  • Podkonykovye stojan. Vertikální podpěry z dřeva, které podporují hřeben hřebene střechy, přenášejí svou hmotnost na opěrnou vnitřní stěnu, což je nakonec základ.
  • Obyčejné klenuté nohy. Desky s průřezem 50x150 mm, podporující lichoběžníkové střechy. V horní části jsou připevněny k hřebenovému nosníku a dolní část k výkonové desce.
  • Narozhniks. Nebo, jelikož se nazývají polo-nohy, mají jinou délku, která se zvyšuje s odstupem od kyčle. Horní část je připevněna k úhlopříčkám a ne k hřebenovému nosníku.
  • Diagonální krokve. Dva krovy nohou, které se odchylují od hřebene ke dvěma rohům domu, ve kterých je zatažená šikmá střecha. Oni tvoří svah hipu a jsou delší než hodnost a soubor. Proto musí být vyrobeny z desek větší části.
  • Sprengel farmy. Podpěrné prvky trojúhelníkového tvaru pro diagonální krokve trojúhelníkové střechy. Jsou namontovány, pokud je délka krokví krokve příliš velká, pak když se prohloubí. Jejich potřeba určuje výpočet zatížení na úhlopříčce.
  • Vzpěry. Podpěry, umístěné pod úhlem 45 stupňů, podporující krokve nohou, které je chrání před deformací.

Střešní systém насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Typy střešních systémů

Různé rozvržení budovy ve výstavbě umožňují použití jednoho ze dvou typů střešních systémů, které se liší v počtu použitých podpěr:

  1. Závěs. Používá se v případě, že uvnitř domu není umístěna ložisková stěna. Při absenci podpory ve středu zůstávají nohy krokví pouze na vnějších stěnách a působí na ně silné zatížení. Pro stabilizaci systému jsou proto zavedeny četné pomocné prvky, které ztěžují konstrukci střechy. Závěsný systém je obtížné udělat sami.

    Závěsný systém zábradlí

  2. Rozhořčeně Pokud je uvnitř budovy podpěrná kapitálová zeď, může být použita jako přídavná opora pro krokve nebo hřebenový nosník. Lezhine je položen na něj, podpírají se podpěry, které podporují hřeben. Zařízení na šikmém nosníku je možné, pokud existují dvě vnitřní podpěry.

Závěsný systém krokví

Zkušení pokrývači doporučují upřednostňovat přesně šikmý střešní systém, protože je spolehlivější a stabilnější, je jednodušší k výpočtu a návrhu. Rám střechy je vyroben z vlastních rukou z kovu nebo dřeva. Pokud volba spadla na kovové podpěry, je lepší použít rohy. Ale nejčastěji nosné prvky jsou vyrobeny ze dřeva, takže je levnější a cenově dostupnější materiál.

Stavební proces

Pro stavbu šikmé střechy s vlastním rukama potřebujete potřebný dřevo, střešní krytinu, hydroizolační fólii, spojovací materiál, izolaci a parotěsnou membránu. Všechny dřevěné prvky jsou ošetřeny antiseptickými látkami a retardéry proti ohni, které snižují riziko požáru a poškození dřeva. Instalace se provádí podle následujícího plánu:

  • Namontujte výkonový štítek. Pokud je dům vybudován z plynového křemíku nebo cihel, pak podél horního okraje stěn, na kterých budou svahy stavět, vytvoří železobetonový pás, potěr, do něhož jsou upevněny kovové čepy pro upevnění výkonové desky. V dřevěném domě je podpěrná tyč upevněna ke kotevním šroubům a v některých případech její roli hrají horní příruby dříví. Vodovzdorná vrstva, například ruberoid složená ve dvou, musí být položena mezi stěnou a výkonovou deskou. Mezi vázacími vazníky jsou umístěny příchytky. Stejně jako mauerlat, opírají se o postel.

    Způsob instalace karty napájení

  • Nainstalujte podskie stojan. Nejdůležitější v tomto případě je zajistit, aby byly kolmé k zemi. Proto, pokud nejsou vytaženy společně s hřebenovou tyčí, jsou vyztuženy dočasnými vzpěrami. Při instalaci několikrát zkontrolujte úhel na úrovni budovy. V horní části regálů je namontován hřebenový nosník na kovových rohožích nebo nehty.
  • Umístění obyčejných nohou vazníků. Nejprve udělej vzorek krokví, označí to, že ho ukouslo pod mauerlátem a nakonec všechno ostatní ořezalo. Opravte první a poslední vazební pár, natahujte nit mezi nimi, na kterém jsou zarovnány a nastaveny zbytky nohou. Pokud je délka trámu větší než 4,5 m, pak jsou podepřeny vzpěrami vycházejícími ze stojanu pod úhlem 45 stupňů. Krok mezi běžnými krokvemi určuje výpočet zatížení.

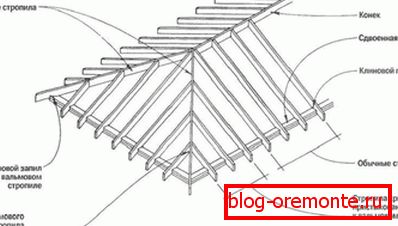

    Třívrstvé krovy

  • Namontujte diagonální krokve. Jedná se o nejobtížnější moment montáže trojúhelníkové střechy. Horní část diagonálních krokve je spojena s hřebenem a spodní jsou připevněny ke koncům štítu štítu. Mezi nimi ležela vpředu krokve, tvořící kyčle. Obvykle stačí mít 3 nohy s roztečí 60-90 cm, avšak pokud je plánováno vkládání okna, pak je k jeho podpoře přidán další krokvec.

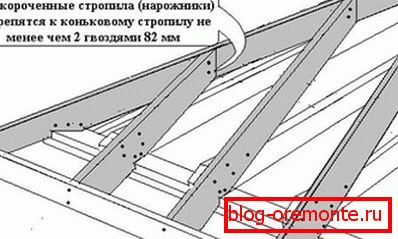

  • Příchytné krokve jsou připevněny k diagonálním nosníkům pomocí hřebíků nebo kovových rohů. Ve spodní části lopatky udělejte výstřižek pro připojení k mauerlatu.

    Montáž borového dřeva

  • Filé jsou přiloženy, připevněny okapy, instalovány větrníky a uzávěry pod odtokem žlabu. Ozdobné materiály z korunkových obruby.

Podlahový krytý materiál

Než zakryjete střešní krytinu střechy, proveďte její hydroizolaci. Na povrchu země natahujte roli filmu, nakrájejte jej na proužky. Poté jsou pomocí stropní konstrukce horizontálně upevněny na krokvech a mají překrytí 10 až 15 cm. Na horní straně hydroizolace je připevněna přepážka s tenkou lištou a kazeta je připevněna. U kovových a vlnitých podlahových krytů použijte mřížkový vzorek lůžka a pro měkkou střechu pouze pevné.

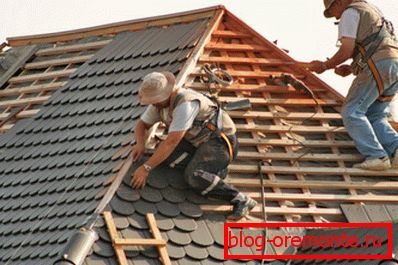

Instalace měkkých obkladů na šikmou střechu

Podlahy střešního materiálu začínají od dna, uspořádají se listy nebo řezy tak, aby se navzájem našly u kloubů o 10 cm. Všechny švy a rohy mezi svahy jsou ošetřeny silikonovým těsněním. Spojovací prvky používají pouze ten, který byl dodán se střešním materiálem. Obvykle se jedná o speciální hřebíky nebo šrouby z pozinkovaného kovu, vybavené gumovým kloboukem. Při utahování se takový uzávěr vyrovnává, aby chránil otvor před vlhkostí, takže střecha netěsní.

Trojúhelníková střecha je nejen estetický, ale také funkční řešení střešního uspořádání, jehož náklady jsou vypláceny dlouhou životností a vysokým stupněm ochrany před větrem a srážkami!
