Naši předkové žijící na území takřka nejchladnější země na planetě, v zimě ohřívali domovy pecemi s dřevěnými hořáky. V době, kdy je každá obytná budova vybavena plynovou kočkou, se kamna a krby staly exotickými, jejichž instalace slouží jako prvek výzdoby a nikoliv praktické nutnosti. Tato zařízení se však stále ohřívají, a proto vyžadují organizaci odstraňování kouře. V tomto článku bude popsáno, jak je komín vyroben pro krb.

Zařízení a princip činnosti

Komíny pro krby nebo pece - kanály, kterými se odstraňuje směs plynů, které jsou produkty spalování paliva, z topného zařízení topného zařízení do atmosféry. Návrh těchto prvků topného systému se provádí ve formě trubky nebo cihlového hřídele, jehož těsnost určuje, zda systém funguje správně. Komíny pro krby a kamna jsou nezbytné, protože bez nich není možné provozovat zařízení generující teplo, jejichž práce je následující:

Schéma práce a cirkulace vzduchu v krbu
  1. Palivo je umístěno v peci zařízení generujícího teplo (sporák, krb, kotel). Většina zařízení pracuje na dřevo, plyn, stlačený nebo uhlí, topný olej.
  2. Palivo je zapáleno pomocí zdroje otevřeného plamene, což způsobuje, že systém generuje velké množství tepla, což vede k udržení optimální teploty v místnosti a kouření.
  3. Kouř, který je produktem spalování paliva, sestává ze směsi oxidu uhličitého a oxidu uhelnatého, popelu, sazí a dalších agresivních chemikálií. Teplota kouře, která vstupuje do komínů pro krby nebo kamny, dosahuje 400-500 stupňů, a proto dodržuje zákon konvekce, stoupá a uvolňuje prostor v peci pro chlazení vzduchu.
  4. Konstrukce kouřovodů je vertikální hermetická šachta, přes kterou se horký kouř vznáší pouze vzhůru. Díky tomuto procesu se do pece dostane čerstvý vzduch, nasycený kyslíkem, potřebný k udržení spalování.

Proces odsávání vzduchu bohatého na kyslík do ohniště se nazývá zátěž. Chcete-li zkontrolovat komíny pro krby na přítomnost trakce, musíte do ohniště přinést osvětlený zápalku nebo svíčku: pokud se plamen odchyluje od kanálu pro odstranění kouře, systém funguje správně. V případě, že plamen svíčky rozezní rovnoměrně, hovoří o nepřítomnosti tahu. Nejnebezpečnější situace se však objevuje při vytváření zpětného tahu, který ho odklání plamenem v opačném směru, než je tomu v komínu.

Abyste správně vytvořili odvod kouře pro sporák nebo krb, je třeba pečlivě prostudovat informace o topném zařízení specifikované v návodu a také vypočítat objem plynu v peci. Je velmi obtížné nasadit komín pro krb vlastními silami, protože tato složitá struktura vyžaduje speciální znalosti a zkušenosti, které se mohou pochlubit pouze zkušení řemeslníci.

Způsoby zveřejnění

Montáž a připojení kanálu pro odstranění kouře nastává po instalaci ohřívače. Zvolte místo a proveďte výpočet průřezu a výšky komína, abyste zahájili instalaci. Komíny pro krby nebo kamna jsou umístěny dvěma způsoby:

  • Interní umístění. Tento způsob umístění zahrnuje instalaci a připojení kanálku pro odvádění kouře uvnitř vyhřívané konstrukce. Na území Ruska byla komínová trubka pece tradičně umístěna v domě, což vedlo k ulici střechou. Instalace kanálu dovoluje chránit jej před zamrzáním a také snížit tepelné ztráty v oblasti, která prochází po ulici. V tomto případě se výpočet provádí na skutečnosti, že zatímco se kouř pohybuje potrubím, postupně se ochlazuje, čímž se kondenzát netvoří. Tradiční vnitřní způsob umístění má 1 negativní stranu: trubka, zejména cihla, zabírá spoustu místa v místnosti. Navíc zvyšuje riziko požáru. Vnitřní a vnější umístění komínového kouře
  • Venkovní umístění. Instalace potrubí mimo budovu vám umožní zvýšit užitečnou plochu malých místností. V tomto případě vedou komíny pro krby stěnou, která se nachází v blízkosti ohřívače, přímo na ulici. Tato technologie přišla do Ruska z Ameriky a Evropy, stala se populární s příchodem účinných tepelně izolačních materiálů používaných pro izolaci kanálů a sendvičových trubek, které nemrznou ani při nejtěžších mrazech. Mínus vnějšího umístění je, že vzhledem k velkému rozdílu mezi vnější a vnitřní teplotou v komíně vzniká velké množství kondenzátu. Chcete-li vytvořit vysoce kvalitní externí kanál kouře, musíte provést podrobný výpočet rosného bodu a uspořádat izolaci. Umístění potrubí mimo budovu snižuje pravděpodobnost požáru a je považováno za bezpečnější.

Dávejte pozor! Výpočet kanálu pro odvádění kouře ohřívače určuje doporučený průřez a výšku potrubí, vypočítá požadovanou úroveň tahu pro udržení spalování. Při výpočtu těchto parametrů je třeba vzít v úvahu výkon zařízení, typ použitého paliva, umístění a klimatické podmínky v oblasti výstavby. Komíny pro krby jsou postaveny na základě projektu, který zohledňuje všechny výše uvedené faktory a spojení je prováděno pod dohledem profesionálního mistra.

Materiály

Komíny pro krby jsou zhotoveny z různých materiálů, které mají vysokou tepelnou odolnost, nízkou tepelnou vodivost, vynikající odolnost proti ohni, nevstupují do oxidačních reakcí s vodou a také nereagují s agresivními chemikáliemi obsaženými ve spalovacích produktech. Pro vytvoření trvanlivého a spolehlivého kanálu pro odstranění kouře pro pec používejte následující materiály:

  1. Cihla Je to tradiční materiál pro konstrukci komínů pece, protože má vynikající tepelnou odolnost, nehoří a při správné péči trvá více než 100 let. Pro konstrukci trubek používané korpulentní, pečené cihly, jejichž cena je vyšší než jednoduchý křemičitan. Tato metoda je jednou z nejdražších kvůli vysoké ceně materiálu, potřebě naplnit hluboký základ. Navíc je nepravděpodobné, že si vyrobíte cihlový komín a vytvoříte spojení s pecí s vlastními rukama, budete muset vynaložit peníze na najaté řemeslníky, jejichž služby jsou drahé. Cihlová baňka má obdélníkový nebo čtvercový průřez, a proto v roholech a na drsném povrchu materiálu jsou usazeny saze a popel, což vede k přetížení. Komínová konstrukce žáruvzdorných cihel
  2. Keramické trubky. Cenově dostupnější je keramický komín, který sestává z potrubí a bloků lehkého betonu pro jejich instalaci. Má kompaktnější rozměry, takže je instalován uvnitř i venku. Životnost keramických trubek je 30 let, ale řádná údržba a pravidelné čištění zvyšují toto období o 10-15 let. Keramické kouřové výfukové kanály jsou lehčí než cihly, jsou instalovány na monolitické základně z betonové trubky, takže nutnost naplnění základny zmizí. Existují modely s tepelně izolační vrstvou, které jsou vhodné pro topná zařízení na tuhá paliva, kde teplota produktů spalování přesahuje 300-400 stupňů. Keramické komínové zařízení

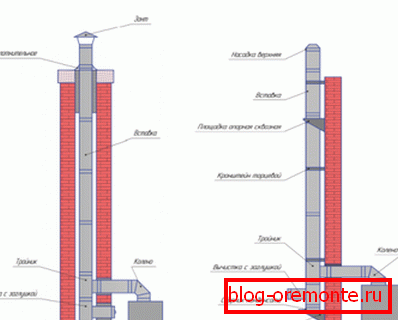

  3. Sendvičové trubky z oceli. Nejlevnější a cenově dostupnější materiál, z něhož jsou komíny vyrobeny pro sporák nebo krb, je sendvičové potrubí. Představují dva duté ocelové válce vložené do sebe s izolační vrstvou mezi nimi. Sendvičové trubky jsou lehké, snadno se instalují a slouží 15-20 let. Komponenty pro sestavení komína jsou vybrány podle průměru vstupní trysky zařízení provedením výpočtu požadované výšky komína pro udržení normální úrovně tahu. Zařízení komínu sendvičových trubek

Je to důležité! Materiál pro montáž komínu je vybrán na základě typu paliva, na němž působí zařízení generující teplo: kamny a kamna pracující na tuhá paliva, cihly a keramické trubky jsou vhodnější, přičemž ocelový model je vhodný pro redukci kouře z modelů plynu.

Požadavky na kanály pro odsávání kouře

Použití vytápěcích příček je spojeno s rizikem požáru a otravy oxidem uhelnatým, proto jsou kladeny přísné požadavky na kanály pro odstranění kouře, jejichž úkolem je chránit uživatele. Aby při provozu zařízení nedošlo k problémům, musí být při instalaci komína splněny následující podmínky:

  • Průměr potrubí je zvolen v závislosti na velikosti vstupní trubky zařízení generujícího teplo. Pokud je potrubí větší, propojení mezi nimi bude netěsné, což může způsobit únik oxidu uhelnatého.

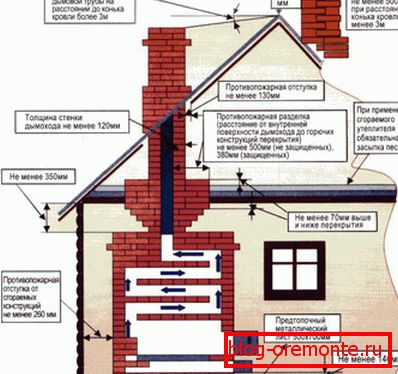

  • Spojky, těsnění a potrubí stěnami nebo podlahami jsou izolovány žárovzdorným materiálem, aby se předešlo přehřátí povrchu. Pro tyto účely se používá základní kov nebo azbestocement. Bezpečnostní požadavky na instalaci cihlového kouřového kanálu
  • Délka kanálu pro odstraňování kouře je určena výpočtem požadovaného tahu, ale jeho výška od topení k hrotu nesmí být menší než 5 m. Čím vyšší je komín, tím větší je tah v něm.

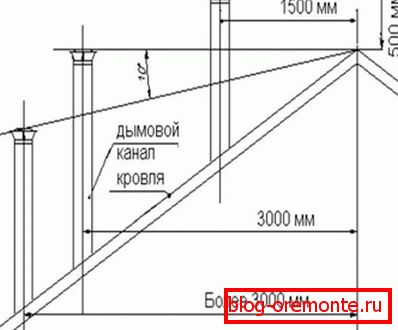

  • Hlava trubky je odstraněna na střeše ve vzdálenosti 0,5-1 od hřebene nebo stěnou ve výšce 1-1,5 m od půdní hladiny. Komín se zvedne na 0,5 m nad nejvyšším bodem střechy. Výška komínku nad hřebenem střechy
  • Kanál pro odvod kouře je umístěn převážně svisle, vyhýbat se více než třem otáček. Délka vodorovných částí by neměla přesáhnout 1 m.
  • Valcový tvar úseku je považován za nejlepší volbu pro potrubí, ovšem jsou povoleny obdélníkové a čtvercové hřídele.

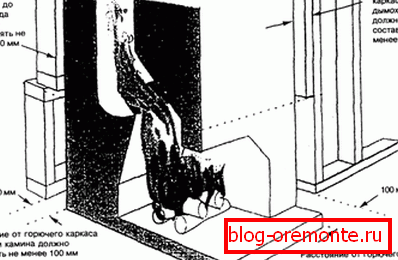

Podmínky pro umístění krbu v dřevěných domech

Je to důležité! Zkušení majitelé pecí radí, když diskutují o návrhu krbu, aby trvali na umístění komína uvnitř domu, a to musí být uvnitř, nikoli vnější stěna. Při tomto instalačním schématu se kanál stává teplejším, v něm není nedostatek trakce a kondenzace výparů.
