Jak umístit komín cihly s vlastními rukama - schéma a

Většina soukromých domů používaných k trvalému pobytu, vybavení všech druhů topných zařízení. Kotle, kamna a krby, bez ohledu na druh použitého paliva, musí být vybaveny kanály pro odvod kouře, kterými se do atmosféry uvolňují zbytkové spaliny. Cihlový komín je považován za klasiku konstrukce pece a navzdory množství analogů z levnějších a cenově dostupných materiálů zůstává nejoblíbenějším způsobem, jak se zbavit kouře.

Výstavba

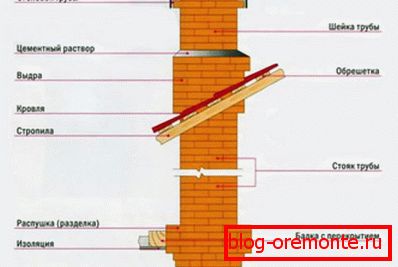

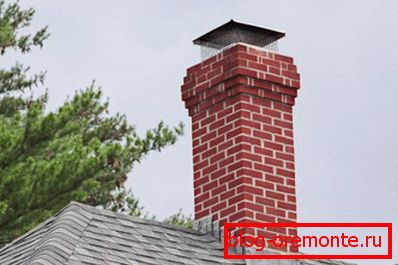

Na první pohled se zdá, že cihlový komín pro topný kotel nebo krb je jen vertikálně složená trubka. Tento dojem je klamný, protože systém pro odstranění kouře funguje správně, potřebujete určitý tvar a délku trubky. Zařízení cihlového komína sestává z následujících částí:

• Namontovaná trubka. Tento termín se vztahuje na oblast komína připojeného k peci kotle nebo krbu. Začíná ze zdi ohřívače a končí v 5-6 řádcích k překrytí mezi podlahou. Umístění montováno namontováno s povinným dodržováním vazby kloubů mezi cihly.
• Navíjení. Vzduch je nazýván rozšířením komína a začíná 5-6 řádků před překrýváním a končící po jeho průchodu. Pokládka fuzzu se provádí vložením cihelných desek, čímž se zvětší vnější obvod potrubí o 250-400 mm.
• Riser. Termín "stoupačka" označuje svislý úsek komína, který prochází podkroví ke střeše domu. Umístění stoupacího potrubí je ploché s lžící, křížem nebo řetězovou ligací švů.
• Otter. Otter je další rozšíření cihelného komína, které začíná bezprostředně po přenesení na střechu. Tato část potrubí je širší než stoupačka 100 mm na každé straně, která slouží jako spolehlivá ochrana proti pronikání vlhkosti do mezery mezi komínem a střechou.
• Krk. Plochá část potrubí, která začíná po vytažení a odpovídá velikosti stoupačky, se nazývá krk.

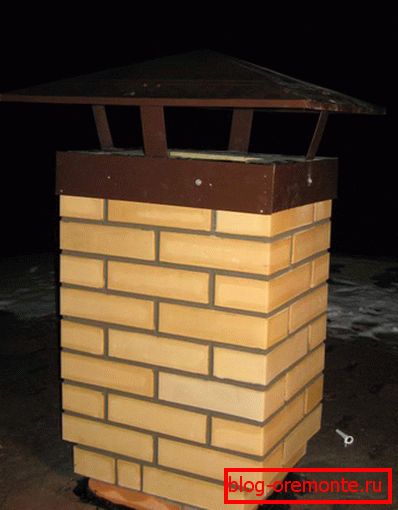

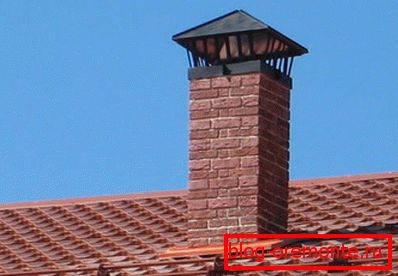

• Víčko. Cihlový komín končí dvěma řadami zdicí, zhotovenými s prodloužením. Tato část potrubí se nazývá špička. Na něj je umístěn deflektor nebo větrná lamela, aby se voda a nečistoty dostaly do kanálu pro odvádění kouře.

Je to důležité! Chcete-li navrhnout efektivní cihlový komín se svými vlastními rukama, musíte dodržet tři hlavní pravidla: dodržujte stejnou velikost kanálu pro odstranění kouře po celé délce, zvolte část podle objemu kotle nebo pece a vyvarujte se otáček a vnitřních rohů.

Výběr materiálu

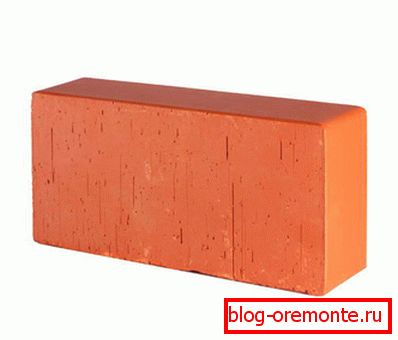

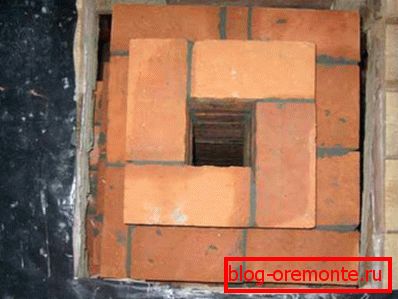

Při konstrukci komína je třeba se postarat o volbu kvality a vyhovovat výkonovým charakteristikám materiálu. Profesní kamna doporučují červené pevné cihly. Šířka jedné cihly je 125 mm, s přihlédnutím k centimetrovým švům mezi nimi, pomocí tohoto materiálu položí cihlový komín 140x140 mm, 14x270 mm nebo 270x270 mm. Při kontrole cihly při nákupu věnujte pozornost následujícím charakteristikám:

1. Rovnoměrnost barev. Vysoce kvalitní cihla má stejnoměrný, bohatě červený odstín. Přítomnost bílé květu, cizích inkluzí signalizuje přítomnost vápna, nízké hlíny a jiných nečistot ve složení.
2. Integrita Pevnost - hlavní kritérium výběru materiálu pro konstrukci komína. Pokud se na povrchu cihel objeví trhliny a štěpky, pak je s největší pravděpodobností provedeno bez souladu s technologií nízkokvalitních surovin.
3. Rozměrové velikosti. Během prohlídky byste měli měřit několik náhodně vybraných cihel s pravítkem a zkontrolovat shodu s normou GOST pro tento typ stavebního výrobku. Mramorová cihla různých velikostí vypadá neprůhledná a neslouží dlouho.
4. Správná geometrie. Chcete-li ověřit správnost geometrického tvaru, vezměte dvě cihly a naneste jeden na druhý. Pokud mezi nimi nejsou vytvořeny mezery a mezery, můžete bezpečně zakoupit.

Dávejte pozor! Cihla je tepelně odolný materiál schopný odolat teplotě 400-500 stupňů, ke které je ohříváno kouřem uvnitř. Aby se švy nestaly slabým místem komína, použijte roztok na bázi jílu nebo speciální suché směsi doporučené výrobci pro konstrukci pecí. Šířka švů je považována za důležité kritérium pro kvalitu zdiva, tím tenčí, tím lépe.

Sestavení sestavy

Vytvoření cihelného komína vlastním rukama vyžaduje speciální znalosti a dovednosti, takže nejčastěji konstrukce potrubí, jako krb nebo kamna, je prováděna profesionálním sporákem. Kvalifikovaní řemeslníci vytvářejí komplexní funkční návrhy ve formě hada pro efektivnější vytápění, vybaví kanály pro nasávání vzduchu a okna. Cihelný komín nejjednodušší konstrukce je následující:

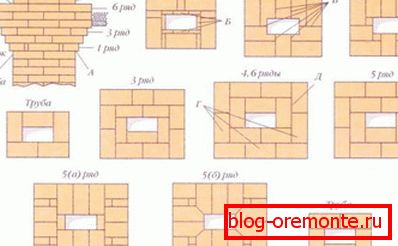

1. Pod místem krbu, kamen nebo kotle nalijte základ, který není spojen s hlavním krbem. Výška plnicí základny se vypočte na základě hmotnosti kamny a komína. Obvykle je dostatečná tloušťka 30-50 cm, v případě potřeby je podklad vyztužený pro zpevnění.
2. Po sestavení pece nebo při instalaci topného zařízení začněte položit trubku pro uchopení. Pokládání se provádí s přísným dodržováním bandáže. Pro snížení počtu odřezků se používá lžíce lžíce.
3. Pro 5-6 řádků do stropu se začíná šířit chmýří. Na tomto místě se rozměry potrubí rozšiřují o 250-400 mm pomocí čtvrtin cihel. Jsou umístěny uvnitř klapky tak, aby vnitřní povrch kanálu pro odstranění kouře zůstával plochý. Vytvoření fuzzingu se odehrává v 5 řadách, z nichž poslední je uloženo v pevné cihlách s dodržením obvazu.
4. Během práce v podkroví umístěte odtokovou trubku, jejíž rozměry se rovnají šířce a délce namontované trubky. Na svahu střechy mezi krokvemi vyřízněte otvor pro výstup komína k vnějšku.

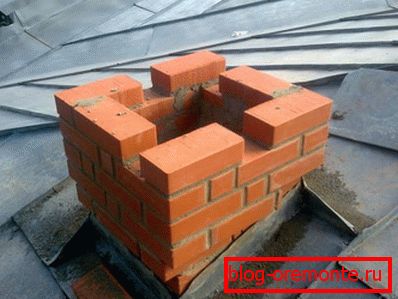

5. Po stoupání 1-2 řádky nad střechou začne vydra. V závislosti na geometrii a sklonu svahu je jednostranná nebo mnohostranná. Vydra je tvořena 9 řadami cihel, z nichž každá je o čtvrtinu širší než předchozí. V posledním řádku je třeba pozorovat správné spojení mezi švy.
6. Dále postavte krk komína a víčko. Na špičce noste uzávěr.

Je to důležité! Při provádění fuzzingu, vydra a vytváření špičky je nutné vyřezat cihlu, aby se dosáhlo požadované velikosti. Aby byla zajištěna hladkost vnitřního povrchu kanálu pro odvádění kouře, je nutné provádět rovnoměrné a rovnoměrné řezání. Majitelé trouby se zkušenostmi s jedním pohybem dělí cihly na požadovanou velikost, nicméně je snadnější a rychlejší použití brusného a řezacího stroje.

Chyby při instalaci

Nesprávné výpočty provedené během výstavby cihelného komína neprofesionálním mistrem vedou k finančním ztrátám, požárům a zvýšenému riziku otravy oxidem uhelnatým. Obtíž je v tom, že po dokončení konstrukce není možné odstranit závady, nejčastěji jedinou cestou je kompletní demontáž a rekonstrukce potrubí. Běžné problémy v práci učitelů kouření věří:

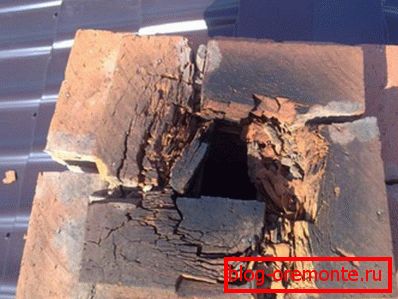

• Nevhodný materiál. Nevědomky nebo s cílem ušetřit peníze, majitelé domů, kteří si budovali vlastní komín, používají duté, silikátové, recyklované cihly. Použití komína z takových materiálů není nebezpečné.
• Změňte velikost kanálu. Vzhledem ke změně velikosti kanálu klesá síla tlakové síly komínů, dochází k usazování sazí a kongesce uvnitř trubky.
• Nedostatečná délka hrdla trubky. Z důvodu této chyby se tlaková síla v ohniště snižuje, k odstranění tohoto problému stačí zvýšit výšku komína na doporučenou.
• Nesprávná forma kanálu. Nejlepší forma kanálu pro odstranění kouře - kruh nebo ovál, pracující s cihly, je velmi obtížné dosáhnout takové geometrie. Proto, cihlová trubka připojena k obdélníkovým nebo čtvercový tvar. Pokud vnitřní plocha bude mít velké množství rohů, schodů, usazí se na nich.

Cihly kouřových výfukových kanálů vydrží sto let, ne-li zachránit kvalitní materiál a vyhovět technologii. Abyste předešli problémům s provozem ohřívače, objednejte si návrh komína od zkušeného mistra.
