Jak si vytvořit vlastní střechu - video krok za krokem

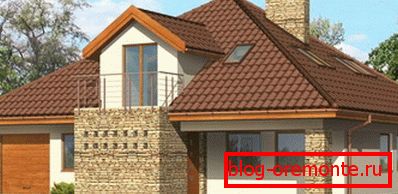

Při budování domu nebo altánku nevyhnutelně vzniká otázka, jakou strukturu střechy preferujete. Pokud je budova postavena, má čtverhranný a nejlépe čtvercový tvar, designéři a architekti často zastavují vychystávání na stropní střechu. Složitost tohoto designu s torusem vyplatí původní vzhled, vynikající tepelnou izolaci a aerodynamické vlastnosti. Tento článek vám řekne, jak vytvořit a sestavit kyčelní střechu s vlastními rukama.

Návrh bederní střechy

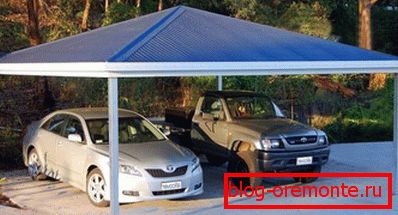

Ve stavebnictví je obvyklé považovat bederní střechu za variantu kyčelní tváře, ve které byl hřebenový kloub přeměněn na hřebenový uzel, tj. Změněn z linie na bod. Střecha typu kyčle je pyramida, jejíž strany jsou tvořeny čtyřmi svahy ve tvaru rovnoramenných trojúhelníků. Každá pravoúhlá budova bude vhodná pro instalaci, ale čtvercový tvar umožňuje dosáhnout dokonalé symetrie a tím dosáhnout nejlepšího výsledku.

Konstrukce čtyřstranného střechy se skládá z následujících hlavních prvků:

• Ridge uzel. Špičková střecha, nejvyšší bod střechy, tvořená spojením nakosnyh krokví nohy.



• Skluzy. Šikmá střecha se skládá ze čtyř nakloněných rovin svahů trojúhelníkového tvaru. Rozsah jejich úhlu sklonu leží v mezích 20-50 stupňů, ovšem zkušení majitelé zastřešení zvažují optimální úhel 40 stupňů.
• Rafterový systém. Rám, který slouží k podpoře konstrukce střechy. Systém krokví nese na sebe a rozděluje hmotnost střešního koláče, nastavuje geometrii ramp. Je postavena na základě trojúhelníků, nejtvrdších a stabilnějších postav, které zaručují stabilitu a spolehlivost střechy.

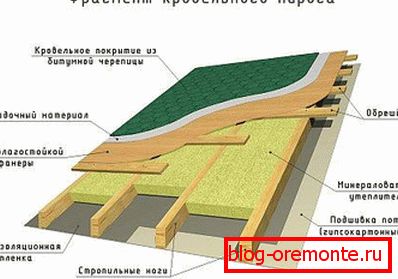

• Střešní krytina. Materiál ve formě rolí, listů, jednotlivých modulů nebo prvků s vysokou odolností proti opotřebení, dobré vlastnosti hydroizolace. Pro tento účel se používají kovové střešní krytiny, vlnitá lepenka, ondulín, střešní materiál nebo břidlice.



• Převis Stropní převisy vyčnívají za obvod základny a chrání stěny před vodou během deště a větru. Délka přesahu 40-50 cm se považuje za dostatečnou pro efektivní plnění svých úkolů.

Stavební etapy

Tvorba projektu

Šikmá střecha s vlastními rukama je postavena pouze na základě dobře navrženého projektu, který zaručuje jeho spolehlivost. Než vyhotovíte kresby, musíte si vzpomenout na kurz geometrie školy, provést výpočty úhlu sklonu svahů, výšky hřebene a oblasti svahů. K provedení výpočtů existuje jednoduchá instrukce:

1. Především je nutné určit svah svahů podle doporučení výrobce střešního materiálu a údajů o klimatologii budov, která rozděluje území naší země na osm zón podle zatížení sněhem a větrem. Nejlepší je sklon 30-40 stupňů, který je vhodný pro téměř všechny typy střešních krytin.





2. Dalším krokem je výpočet výšky hřebenového uzlu. Pro tento výpočet je nutné znát rozměry základny střechy a úhel jejích svahů. Pokud si představíte, že je jako pyramida zastřečená bedra, potom přímka, která spojuje její základnu a hřeben v pravém úhlu, bude její výška a vypočtete její délku pomocí Pythagorovy věty.

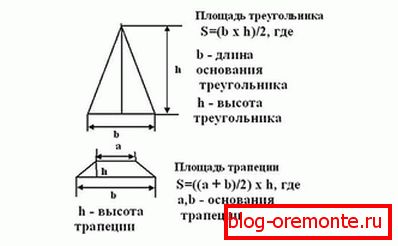

3. Pokud znáte úhel sklonu, výšku a velikost základny, zjistíte délku krokví nohou a plochu svahů. Tyto výpočty jsou potřebné k výpočtu potřebného stavebního materiálu - dřeva pro střešní systém a střešní krytinu.

Nezapomeňte, že střecha s obdélníkem, na rozdíl od stejného designu s námětem, bude mít svahy jiný sklon a různé délky nožnic. Při výpočtech a instalaci je třeba jej vzít v úvahu!

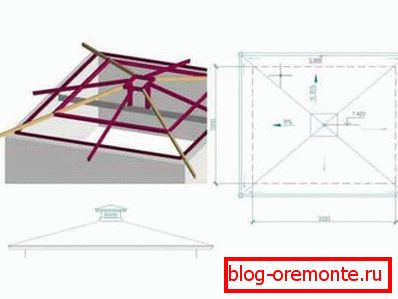

Projekt je vytvořen ručně nebo pomocí počítačového programu, který nejen provádí výpočty délky prvků vazného systému, ale také vybírá jejich tloušťku. Výsledkem fáze návrhu je schéma s rozměry a vzájemným uspořádáním střešních prvků, které se stanou podporou pro montážní práce.

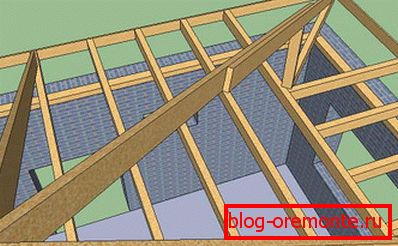

Systém konstrukčních vazníků

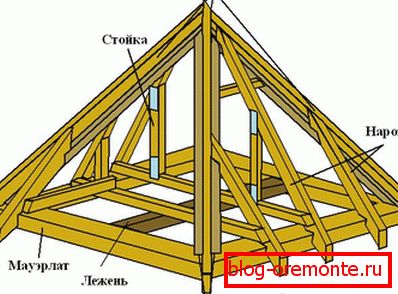

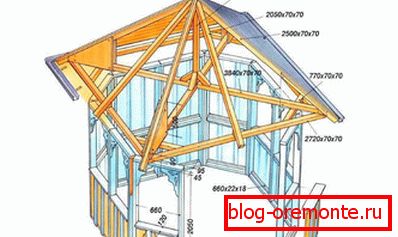

Systém stanu je vyroben z jehličnatého dřeva a skládá se z následujících hlavních a dalších prvků:

• Mauerlat a Lezh. Podpěry z lišty, nezbytné pro rozložení zatížení na obvod nosných stěn. Mauerlat je položen na vnějších příčkách a ležel na vnitřní straně. V dřevěných domech je role nosné tyče provedena horní korunou lišty nebo dříví. Konstrukce z cihel a bloků vyžadují uspořádání železobetonového pásu, v němž jsou zapuštěny kovové čepy, na nichž je umístěna výkonová deska přes vrstvu hydroizolace.
• Stojany. Vertikálně uložené podpěry, které podporují hřebenový uzel nebo nožní nosníky.
• Šikmé nosníky. Odcházejí od hřebenového uzlu k rohům konstrukce a tvoří okraje střešních stropních svahů. Šikmé nohy jsou delší než běžné a jsou vystaveny zvýšenému zatížení, takže jejich tloušťka by měla být také dvakrát větší.



• Narozhniks. Krovy různých délek, spojené s křivými nohami a výkonovou deskou tvořící povrch svahů.
• Vzpěry. Prvek systému krokví, který je umístěn pod úhlem 45 stupňů od krokví, což brání tomu, aby se krokvy mohly ohýbat.
• Utahovací šroub. Horizontální propojka mezi dvěma krokvemi, která tlumí oblouk, který mají na stěnách.
• Přepravka. Základem, na kterém se položí střešní krytina. V závislosti na typu, které používají mřížkové nebo pevné typy beden.

Při konstrukci bederní střechy se používá závěsný nebo nylonový střešní systém v závislosti na možnostech rozvržení budovy. Zkušeným majitelům střešních krytin se však nedoporučuje používat plochý typ, pokud sklon svahů přesáhne 40 stupňů.

Pokrok instalace

Když je projekt schválen a materiály jsou zakoupeny, můžete provést instalaci bederní střechy s vlastními rukama:

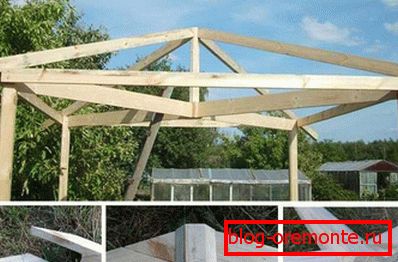

1. Nejprve nainstalujte mauerlat, podlahu a nosníky stropu. Pokud projekt poskytuje odrazné nosníky, jsou také namontovány. Začněte položit s centrálním, odstupte z něj směrem dopředu a dozadu, pohybujte se k okrajům.



2. Přesně uprostřed budoucího bederní střechy je instalován centrální regál, protože se používá dřevo o tloušťce 150x150 mm nebo více. Chcete-li ji udržet v poloze vzpřímeně, je dočasně fixován dvěma vazníky.



3. Namontujte centrální rameno. V horní části je upevníme na stojan s kovovými deskami av dolní části na výkonovou desku. Po vytahování šňůry z hřebenového hrotu do rohů mauerlatových šňůry se montují nohy nakosny nohy. Pro jejich namontování vytvořte na horní části dvojitou vložku. Převisy trámců váží větru. Pokud je potřeba instalovat vzpěry a příčky.





4. Poté všechny ženy pracují. Výpady, podporované trámy, jsou dodatečně vyztuženy stojany, aby je bylo možné vykládat. Okapy jsou lemovány překližkou nebo vlhkost odolnou překližkou.

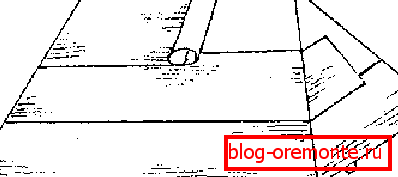

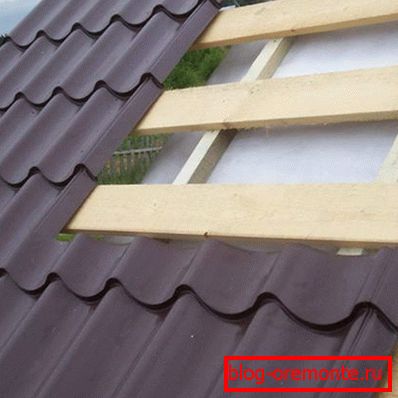

5. Na krokve se položí vodotěsný film s pruhy, který se překrývají na kloubech o 15 až 20 cm. Upevnění fólie se staplovým staplerem a upevnění opláštění podél krokví nožů. Namontujte bednu. Je-li plánováno, že jsou pevné, pak jsou potřeba překližky a pokud nejsou mřížové neomítané desky o rozměrech 40x150 mm.



6. Pokládání střech. Chcete-li to provést, nejprve proveďte řezání, s přihlédnutím k této skutečnosti. Tyto listy a pruhy jsou připojeny nikoli v kloubu, ale v překrytí. Jako spojovací materiál je nutné použít speciální, dodávané se střešním materiálem, pozinkovanými samořeznými šrouby nebo hřebíky s gumovou čepičkou, která po zaskrutkování deformuje a zavírá otvor.



7. Posledním krokem je instalace odvodňovacího systému sestávajícího z nádrže na sání vody, odkapávací a vypouštěcí trubky a sněhových držáků.

Některé prvky střešního závěsu vaznicového systému mají délku přesahující 6 metrů, což je standardní hodnota řeziva. Proto je nutné vyrábět krokve, složené z několika částí nebo lepené.

Vyrobte si vlastní konstrukci bederní střechy - tvrdou a časově náročnou práci, ale získané výsledky, které rozlišují dům nebo altán mezi sousedy podobného typu, vám odmění za vaše úsilí a svou sílu!
