Jak si vyrobit uzávěr komínového potrubí pomocí vlastních
Prostřednictvím komína na ulici jde o směs plynů s produkty spalování paliv z krbů, sporáků a topných kotlů. Když se podíváte na soukromé domy, uvidíte, že hlava trubky je korunována zvláštním hledím nebo deštníkem. Na první pohled se zdá, že tato zařízení, zdobená figurálními kováním, složitými vzory a postavy, jsou jen prvkem výzdoby. Ve skutečnosti je kapuce na komíně důležitým prvkem systému odstraňování kouře, jehož správný návrh a instalace ovlivňuje účinnost jeho práce. Tento článek bude hovořit o zásadách práce, typů a metodách vlastních výrobních deflektorů s vlastními rukama.
Výstavba
Komínová kapuce - zařízení, které vypadá jako deštník nebo ochranný štít instalovaný na hlavici potrubí, aby jej ochránil před vlhkostí. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Výstavba колпаков всех видов состоит из следующих элементов:
- Ochranný deštník. Hlavy čepice ve tvaru kužele, pyramidy, půlkruhu nebo jiných, složitějších forem. Deštník chrání potrubí před atmosférickými srážkami, úlomky a ptáky vstupujícími do komína.
- Zástěrka - kapání. Tento čepičkový prvek chrání špičku potrubí před kapkami, které odrážely deštník. Pomáhá zvyšovat životnost komína, zabraňuje vzniku koroze, houbám. Zástěra se používá, když je víčko instalováno na obdélníkové nebo čtvercové trubce.
- Držáky. Desky plechu, které slouží k připojení štítu k zástěře. Počet konzol závisí na velikosti komína a hmotnosti deštníku. Spojovací prvky se provádí svařováním.
Je to důležité! Pro komín můžete vyrobit kapuce s vlastními rukama z plechu, nicméně složitější modely jsou jednodušší koupit nebo objednat. Nejvhodnější pro udržování a použití formy - ochranný deštník s otvíracím víkem. Díky pohyblivosti tohoto prvku se při čištění nebo kontrole komína nedosáhne ochranného krytu.
Pro vytvoření odolného uzávěru komínových trubek použijte plech, který není vystaven korozi. Je obvyklé vyrábět vlastní ruce z pozinkované oceli, mědi nebo hliníku. Deštník na špičce mědi má ušlechtilý odstín, vypadá slušně, ale často se stává "obětí" sběratelů z neželezných kovů.
Druhy
Množství forem a typů komínů přimělo výrobce k výrobě čepic různých tvarů, stylů, velikostí. V obchodech s hardwarem existují produkty následujících typů:

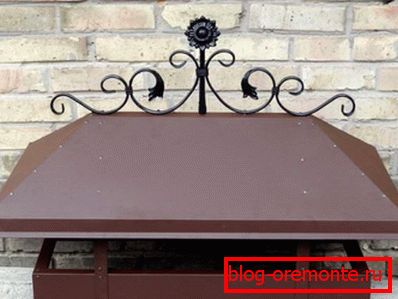

- Standardní lopatka. Jejím deštníkem je pyramida, vyrobená z plechu, s držáky připevněnými k odkapávání zástěry.

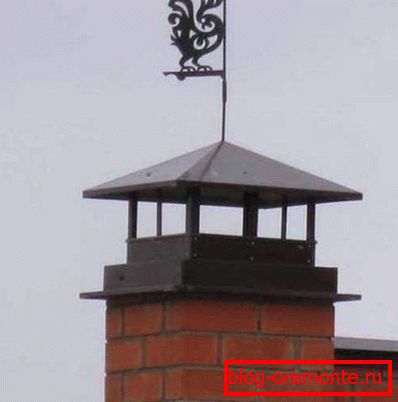

- Čtyřkřídlá vítr. Horní část takových modelů připomíná šikmou střechu. Obvykle se používají pro obdélníkové trubky z cihel.
- Flyugarka s polokruhovým deštníkem. Používá se k montáži na střechy domů v evropském stylu. Z hlediska zvýšené trakce má nízkou účinnost, nicméně vypadá krásně na rampě.
- Plochá lopatka. Je vybaven plochým obdélníkovým deštníkem, který se používá pro budovy ve stylu minimalismu a moderního. Plná čepička uzávěru neumožňuje zasunout sníh, což je důvod, proč závorky takových modelů vykazují zvýšené zatížení a někdy se deformují.
- Kulatá lopatka s deštníkem ve tvaru kužele. Protože se používají k ochraně kulatých trubek z nerezavějící oceli, takové modely nejsou vybaveny odkapáním.
Dávejte pozor! Flyugarki poskytují další funkční prvky: klapky, dvojité střechy, křídlové dveře. Neměli byste se zapojit do podrobných detailů, protože hlavním důvodem při výběru deflektoru je trvanlivost a účinnost. Neodborná forma může způsobit hluk nebo vibrace v potrubí.
Principy činnosti a funkce
Uzávěr na komíně chrání proti průniku nečistot a vody do kouřovodu a ovlivňuje tažnou sílu. Průtok vzduchu, který se pohybuje vodorovně nebo pod úhlem, se rozdělí a spadne, což způsobuje efekt "sání". Z tohoto důvodu vzniká zóna se sníženým tlakem, do níž spadne kouř z pece. Ochranný deflektor provádí následující funkce:
- Zabraňuje pronikání vlhkosti do komína. Vlhkost komína zvyšuje spotřebu paliva a vytváří příznivé podmínky pro šíření hub.
- Zavře otvor potrubí od padajících větví, listů, trosky, stejně jako hnízdění ptáků. Deštník snižuje riziko požáru, zablokování. Díky němu komín méně často zabírá a funguje efektivněji.
- Optimalizuje provoz komína. Správně zvolené clony o 10-15% zvyšují účinnost komína. A pomocí speciálních aerodynamických deflektorů s turbínami vyřeší problém nedostatku tahu.
Je to důležité! Přestože ochranný deštník komína je považován za prvek výzdoby, nejdříve je to funkční prvek odstraňování kouře. Správně zvolená přepážka by neměla vytvářet šum nebo vibrace uvnitř kouřovodu.
Vytvoření vlastních rukou
Chcete-li vytvořit kapuci s vlastním rukama, je lepší zvolit jednodušší model. Práce budou vyžadovat pozinkované ocelové plechy, kovové nůžky, ohyby, štítky, kartony, svařovací stroje. Proces se provádí v následujícím pořadí:
- Vytvoření ochranného krytu s rukama začíná odstraněním měření z komína. K tomu je vhodnější použít kovové pravítko nebo měřicí pásku. Měření se provádí přesně, bez spěchu.

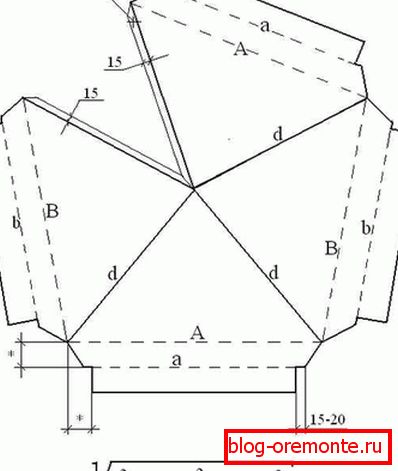

- Další etapa - vytvoření vzoru na kartonu. Vezměte na vědomí, že deštník by měl být umístěn na komín snadno, bez námahy, proto se do rozměrů potrubí přidává štěrbina 4-5 mm.
- Po závěrečném schválení je kresba převedena na plech značkou. Pomocí kovových nožnic vystřihněte slunečník.

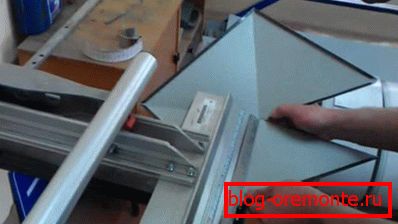

- Obrobek je umístěn na vhodném povrchu označujícím a ohýbáním ohybové linie, vyznačené na výkresu tečkovanou čárou, pod úhlem 90 stupňů. Poté ohneme čáry označené písmenem "d". Na křižovatce vytvořte 3 otvory s roztečí 15-20 cm a upevněte clonu nitěmi.

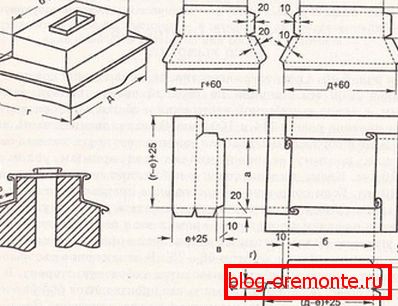

- Vzorek odkapávání zástěry je také přenesen na kovový plech a vyříznut. Ohyby jsou ošetřeny ohýbacím strojem a spojují se s nýty.
- Konzoly požadované délky jsou vyrobeny z kovových desek a přivařeny k zástěře a deštníku. Místa svařování ošetřena základním nátěrem pro kov.
- Na čepici naneste antikorozní povlak a 1-2 vrstvy laku. K úplnému vyschnutí trvá 1-2 dny. Pak je položen na špičku potrubí.
Je to důležité! Nejjednodušší je udělat víčko kapuce na komíně, pokud vytvoříte kovový plech zakřivený obloukem. Při vytváření výkresu nezapomeňte, že v zimě váha sněhové čepice spadá na konzoly, proto zvolte kov s dostatečnou tloušťkou a pevností.
Nezávisle vytvářející deštník, který chrání komín před vlhkostí, přesně měří rozměry potrubí. Správný model deflektoru zlepšuje vzhled střechy a optimalizuje fungování systému odstraňování kouře.
