Na nosný rám střechy je umístěno velké zatížení, které je vytvořeno střešním materiálem, vrstvou tepelné izolace a hmotností sněhu ležícího na povrchu svahů. Pro zabránění kolapsu konstrukce je navržen střešní systém, který bere v úvahu všechny síly, které by mohly ovlivnit stavbu. Při výpočtu určíte požadovaný počet a velikost průřezu krokví ramen, na které klesá hlavní hmotnost střechy. Nicméně je stejně důležité, jak dobře se provádí spojení krokví v hřebenu. Tento článek vám řekne, jaké typy připojení existují, jak je správně a jak závisí volba jedné nebo jiné metody upevnění.
Typy připojovacích uzlů

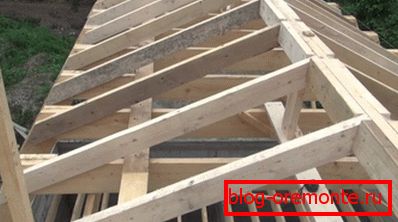

Základem střešního rámu jsou střešní nosníky, do kterých jsou jednotlivé prvky vzájemně propojeny při konstrukci různých geometrických tvarů, například trojúhelníkových nebo pětiúhelníků. Jeden z nejtrvanlivějších a odolnějších vnějších vlivů postavy je trojúhelník, tento typ vzhledu je dán oboustranné a polo-kyčelné, hipped a boky střechy. Spojovací uzel se nazývá místo spojování nebo připevnění krokví navzájem, s výkonovou deskou, další podpěry. Při stavbě vazného systému se používají následující typy jednotek:

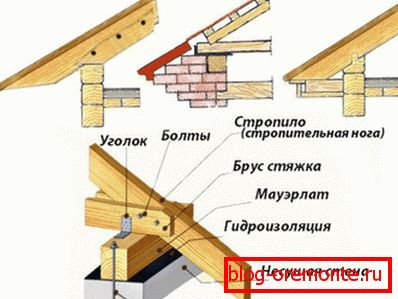

- Připojení k výkonové desce. Každá podpěrná patka má upevňovací bod k základně rámu, nazývanou mauerlatovou tyčí. Jejím úkolem je rovnoměrné rozložení zatížení z hmotnosti střechy a jeho procházení nosnými stěnami do základů konstrukce. Porušení integrity výkonové desky snižuje její pevnost, takže spojení se provádí pomocí tyčí, kovových rohů nebo pily na koncích nožnic.
- Knotové spojovací rampy mezi sebou. Spojení střešních nosníků střechy mezi sebou probíhá v hřebenu střechy. Kromě hmotnosti střešního materiálu jsou nohy rámu vystaveny namáhání při ohýbání a vychýlení. Hřebenový uzel je proto pod konstantním tlakem. Spolehlivost a nosnost nosného systému závisí na síle a přesnosti tohoto upevnění.

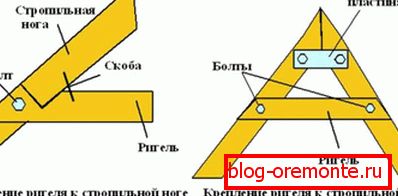

- Dokovací jednotka s dalšími podpěrnými prvky. Chcete-li omezit a přerozdělit zatížení ze zastávky, použijte šrouby, utažení, vzpěry a racky. Jsou vzájemně propojeny pomocí spojovacího prostředku z poloviny dřeva, kovových desek nebo hřebíků.

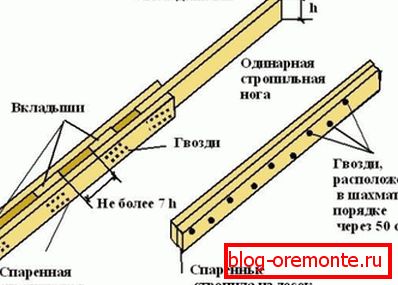

- Splice uzel. Pro výrobu střešních střešních nosníků se šířkou svahu přesahujícím standardní délku desek o délce 6 m aplikujte metodu spojování řeziva o 2-3 úlomcích.
Je to důležité! Během konstrukce nosného rámu se používají dva typy spojovacích uzlů: tuhé a pohyblivé. Pevná připevnění se nazývá, když jsou prvky fixovány mezi sebou. Mobilní spojení mají schopnost měnit svou pozici, pro ně jsou použity speciální kovové "posuvníky".
Způsoby připojení rafterů na hřeben
Systém hřebenového uzlu Ridge je umístěn v horní části střechy a je tvořen spojením mezi nohama jednoho pásu vazníků. Ne tato část rámu je obrovským zatížením pro koně, zkušení pokrývači používají následující možnosti montáže:

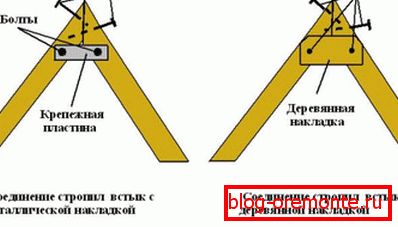

- Butt. Za účelem provedení tupého spojovacího spojení je jeden konec desek použitých pro výrobu nožů rozřezán pod úhlem, takže když jsou spojeny, tvoří úhel. Chcete-li upevnit krokve na tomto místě, použijte hřebíky, zaklapněte koncem nohy pod úhlem tak, aby procházely oběma nohama. Pro zpevnění upevnění na tupo použijte speciální kovové desky s otvory pro šrouby. Od uložení na křižovatce krokví ze dvou stran a zafixování samořezných šroubů nebo hřebíků.

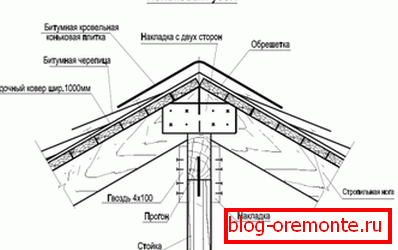

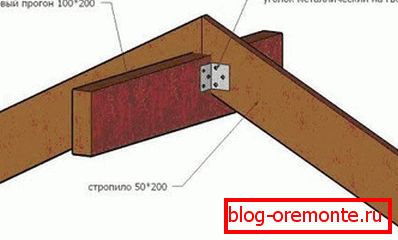

- Na nosníku. Další možnost připojení z jednoho konce k druhému zahrnuje použití tzv. Hřebenového nosníku. Při výběru tohoto způsobu připojení jsou krokvy také řezány pod úhlem vzoru, ale nejsou navzájem uchyceny, ale fixovány na dřevo. Při montáži na nosník má hřeben špičatou špičku, ale plochou.

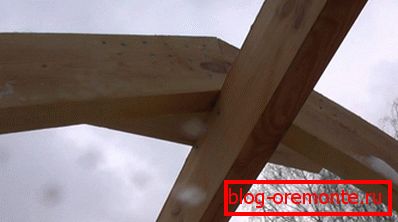

- Překrývání. Pro upevnění nožních nosníků překrývajících se v hřebenovém hřbetu jsou konce nohou spojeny a upevněny kovovým hřebenem nebo šroubem a maticí. Pro spolehlivost na obou stranách podložky pro opotřebení šroubů s velkým průměrem a některé mistry dodatečně používají gumové těsnění.
- V drážce. Spojení krokví do drážky je vhodné pro zkušené zkušené tesaře. Skládá se z výroby v jedné krovu nohy a v druhém hrotu, který spojuje, jsou krokve připevněny dřevěným hmoždinkem nebo hřebíkem.
- Na půl stromu. Upevnění v polovině stromu je o něco jednodušší než zapojení do drážky. Vzhledem k tomu, že pro jeho provedení je nutné vyříznout zářez na konci krokví rovnající se polovině tloušťky desky. Připojením těchto drážek jako skládačky a jejich upevnění pomocí hřebíku nebo hřebíku, tesaři získají silný hřeben.

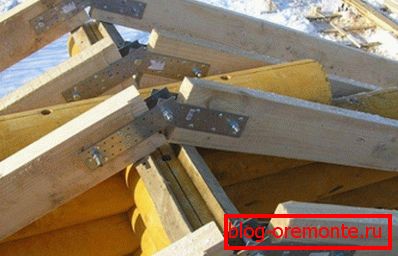

Pozor! Práce s dřevěnými domy z dřeva a dřeva vyžaduje zvláštní přístup. Vzhledem k tomu, že přírodní dřevo změní velikost v průběhu změny procent vlhkosti, dům zkonstruovaný z tohoto materiálu se zmenší během prvních 5 let provozu. Pro kompenzaci smrštění, jehož velikost někdy dosahuje 20 cm, jsou vyžadovány speciální pohyblivé úchytky. Jedná se o desku pro upevnění krokve, spojenou kovovou tyčí.
Principy montáže
Aby se navzájem spojovaly krokve v hřebenovém uzlu, vyžaduje to nejběžnější nástroje: tužku, pásku, pilu, stavbu, šroubovák a spojovací prvky. Kvalita práce závisí na následujících pravidlech:
- Typ spojovacího prvku použitého pro každý spojovací plech je určen při výpočtu a konstrukci nosného systému. Aby nedošlo k záměně, tyto informace se odrážejí ve výkresu.
- Aby všechny body připevnění měly stejnou velikost a úhel, je vzorek vytvořen z jednoho předem označeného a vyrobeného.
- Pokud se při upevňování použije šroub a šrouby a je třeba vytvořit otvory, jejich průměr by měl překročit rozměry upevňovacího prvku. To zabraňuje praskání, deformaci a deformaci dřeva.
- Utahovací šrouby, šrouby nebo hřebíky se nehloubili pod povrch desek, ale naopak, nechte malou mezeru, aby se dřevo při poškození vlhkosti nepoškodilo.
- Každé spojení nosníků v kolečkách by mělo být těsné, ale ne těsné. Po dokončení instalace se provede kontrola těsnosti všech uzlů.
Ridge uzel střechy - oblast, na které je největší zátěž. Únosnost celého systému vazníků proto závisí na správnosti výpočtu a na kvalitě spojení krokve.
