Jak přivést komín přes střechu, výška komína - fotografie,

07-02-2018

Střecha

Vytápěcí zařízení jsou nezbytným atributem každého bytového domu a poskytují pohodlnou teplotu pro život v chladném období, který trvá 9 měsíců ve většině regionů Ruska. Nicméně další komfort přichází v kombinaci s určitým stupněm rizika požárů. Zvláštní pozornost je proto věnována komínu, kterým se kouř a produkty spalování odstraňují z generátorů tepla a přivádějí se mimo pokoj. Tento článek vám řekne, jak odstranit komín přes střechu v souladu se všemi bezpečnostními požadavky.

Důsledky špatné instalace

Montáž komínů zpravidla není zahrnuto do práce instalátora kamen a instalace plynového zařízení, majitel domu musí zajistit nezávislý průchod komínového potrubí střechou. Údajná jednoduchost úkolem domácích řemeslníků odmítnout služby profesionálních mistrů střešních krytin. Nicméně nekvalitní závěr potrubí ke střeše má vážné důsledky:

Vlhkost se zvedá do zdiva skrze průsvitný průchod potrubí a postupně ničí cihlový komín.
Zvýšená vlhkost uvnitř komínového potrubí stimuluje šíření mikroorganismů a plísní. Spory některých druhů hub jsou pro lidské zdraví nebezpečné, takže není možné používat infikovanou trubici. V pokročilých případech je nutno vyměnit jak komín, tak kamen.
Průnik vody do průchodu komínu střechou snižuje izolační vlastnosti izolace na polovinu. Navíc po vysušení tepelné izolační vrstvy se její vlastnosti nikdy nevrátí na předchozí úroveň.
Dokonce i systém vazníků trpí špatnou kvalitou odstranění trubky střechou, protože do ní proniká vlhkost průsakem, který vede k hnilobě a zničení.
Mezery v blízkosti průchodu potrubí narušují normální oběh vzduchu uvnitř podkroví, což vede ke zvýšení energetických ztrát a nákladů na vytápění.

Mimochodem, nejen pece komíny jsou přivedeny na střechu, ale také umisťují potrubí z plynových kotlů a větracích otvorů, pro instalaci které používají stejné metody.

Volba umístění výstupu komína a jeho výšky

První podmínkou pro kvalitu výstupního potrubí přes střechu - správné umístění komína na střeše. Fungování celého vytápěcího systému závisí na tomto faktoru, proto, aby se zabránilo chybám, instalace se provádí v souladu s požadavky na konstrukci a požární bezpečnost:

Komínové trubky jsou umístěny v bezprostřední blízkosti nejvyššího bodu střechy ve vzdálenosti 1-1,5 m.
Doporučená výška komína vzhledem k hřebenu střechy, aby byl zajištěn normální průvan kamny, činí 0,5-1,5 m.
Čím větší je výška komína, tím silnější je trakční síla v peci nebo plynový kotel, který poskytuje.
Čím nižší je trubka na svahu, tím větší musí být její délka, aby doporučená výška komína nad střechou odpovídala doporučení.
Parametry, jako je výška komínu, průměr průřezu se volí podle doporučení výrobce termogeneračního zařízení nebo na základě výpočtu.
Komín tvoří převážně vertikální úseky trubek, délka vodorovných segmentů by neměla přesáhnout 1 m.
Umístěte výstup mezi prvky systému vazníků tak, aby nedošlo k porušení jeho integrity.

Hlavním problémem při přepravě potrubí přes střechu je skutečnost, že teplota stěn vzrůstá během průchodu kouře, což způsobuje nebezpečí vznícení hořlavých materiálů vazného systému.

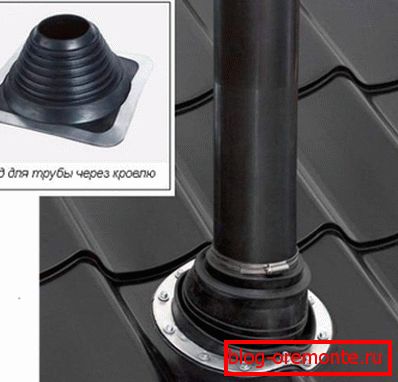

Elastická penetrace

Nejčastěji v soukromé výstavbě se potýká s instalací kovových trubek s kruhovým průřezem. Pro zajištění těsnosti průchodu použijte speciální zařízení - elastickou penetraci. Tento výrobek je vyroben z vysoce pevného silikonu nebo pryže, tvarovaný jako nálevka se širokou přírubou ve tvaru čtverce nebo kruhu nazývaná zástěra. Díky svým vlastnostem má elastická penetrace libovolný tvar a přizpůsobuje se úhlu sklonu svahu. Odolává extrémně vysokým nebo nízkým teplotám, vystavuje agresivním chemikáliím a má širokou paletu.

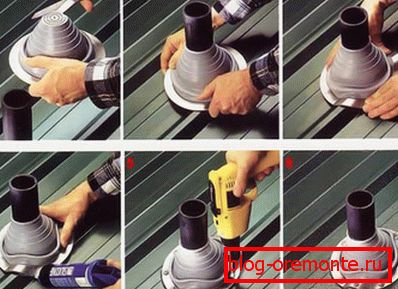

Při nákupu elastického potopení se řídí průměrem trubky a barvou střešního materiálu. Univerzální modely, ve formě stupňovité pyramidy, jsou vhodné pro jakoukoliv velikost, montáž se provádí oříznutím pronikání na požadovanou úroveň. Je velmi jednoduché instalovat elastickou zástěru na střechu, musíte ji položit na průchod komínu, položit kovový kruh s otvory pro spojovací prvky, spárovat spojit s oheňem odolným těsněním a upevnit ho pomocí šroubováku. U střech se strmými svahy aplikujte speciální typ penetrace z plastu s danou úhlovou montážní přírubou.

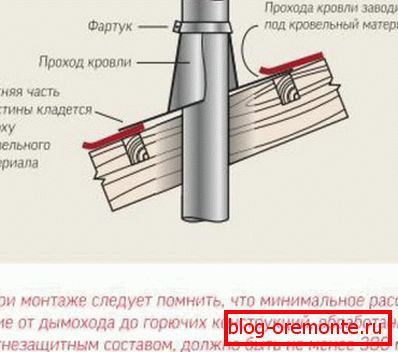

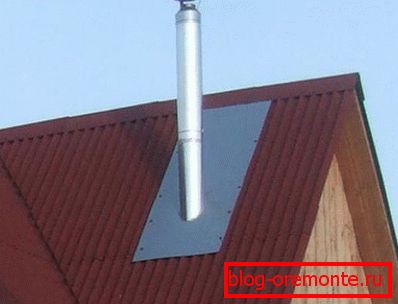

Kovový průchod

V obchodech s budovami najdete další typ průchodů pro kulaté potrubí - kovový průchod. Používá se k průchodu komínu přes střechu bez reliéfu. Připravené trubky z legované oceli mají standardní úhel střechy, který je vybrán pod sklon střechy. Chcete-li nainstalovat, musíte:

Odřízněte vhodný otvor ve střeše. Chcete-li to provést, použijte značku na povrchu střechy. V závislosti na povrstvovém materiálu se řezání provádí brusky nebo ostrými nůžkami, které se zvedají o 1-2 cm v kruhu.

Odstraňte izolační materiál z otvoru a uvolněte průchod komínu. V případě potřeby odstraňte prvky latě, opatrně je odřízněte.
Na spodní straně střechy zajistěte fólii ohnivzdorného materiálu s otvorem o požadovaném průměru takové plochy, aby na každé straně komína byla vzdálenost 15-20 cm.
Zasuňte modul potrubí do otvoru, připojte ho k uloženému komínu a utáhněte spoj se svorkou.
Pro nasazení výtlačného potrubí na potrubí upevněte na povrch sklonu oheň odolný těsnicí prostředek a šrouby s gumovou čepičkou.
Umístěte trubku do nových segmentů tak, aby výška komína dosahovala více než 0,5-1,5 m.

Někteří řemeslníci dávají přednost jinému způsobu - jsou předtím utěsněni komínovým potrubím přes vstup, izolováni termoizolačním materiálem, například kamennou vlnou, a tato konstrukce je namontována do průchodu.

Závěr pravoúhlých a čtvercových trubek

Komínové kamny a krby z cihel, nejčastěji čtvercové nebo obdélníkové tvaru, a proto je třeba použít jiné metody, jak je přivést na střechu. Tento úkol je určen zkušenému majiteli trouby a nikoli domácímu řemeslníkovi, protože tento postup používá speciální zdicí techniku. Když se komín přiblíží ke střeše, v ní se rozřízne otvor o odpovídající velikosti s povolenou výškou 2-5 cm, skrze kterou kamna přivádí potrubí ke střeše. Přestože žáruvzdorná cihla dokonale udržuje teplo uvnitř trubky, zevnitř je průchod odříznut azbestovými deskami, které chrání krokve před požárem.

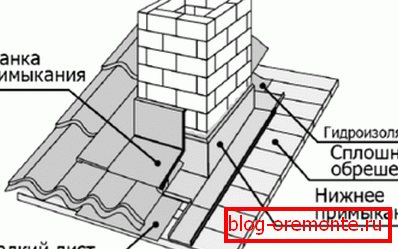

Schéma instalace dekorativní závěrečné zástěry

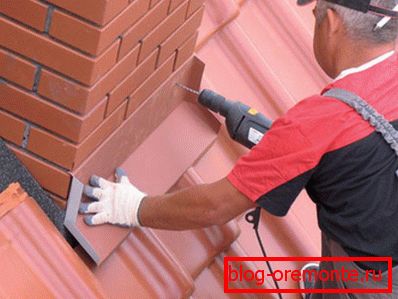

Měkká izolační páska na olověné nebo hliníkové základně je na cihlovou trubku připevněna s kovovým profilem, jehož spodní okraj je upevněn na střechu tmelem. Poté je neprošlá vodotěsnost uzavřena speciální dekorativní zástěrou. Skládá se ze čtyř dalších dílů a je instalován pod střešním materiálem, takže průchod je čistý a dobře chráněný.

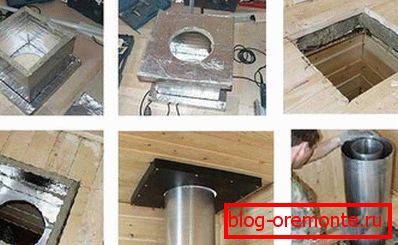

Instalace výstupní skříně

Střešní konstrukce se skládá z vrstev několika materiálů, jejichž žáruvzdorné vlastnosti jsou vyjádřeny různými způsoby. Zatímco většina střešních materiálů nehoří nebo nepodporuje spalování, střešní systém, tradičně vyrobený ze dřeva, nemá takové vlastnosti. Aby bylo možné bezpečně odstranit komín přes jakýkoli materiál, namontujte průchodku:

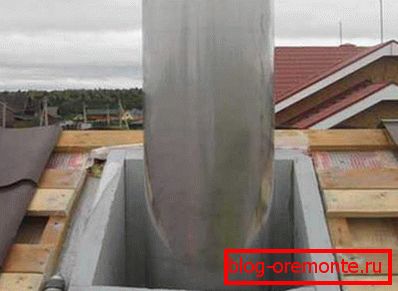

Vypouštění potrubí skrze nádobku pro vypouštění azbestu

Nejprve nakupují nebo vyrábějí krabici žáruvzdorného materiálu, například kovu nebo azbestu. Velikost krabice je zvolena podle průřezu trubky tak, aby mezi jejími stěnami byla nejméně 15 cm.
Po provedení díry je v ní instalováno potrubí, horní okraj je vyrovnán úrovní sklonu střechy.
Odstraňte komín skrz otvor v průchodovém boxu. Okraje hydroizolačního filmu a parotěsné bariéry jsou na potrubí přilepeny pomocí protipožárního těsnění a vyztužené pásky.
Kamenina je nalita do krabice nebo je položena kamenná vlna, aby izolovala komín. Tepelně izolační materiály jsou umístěny s ohledem na to, že by neměly bránit cirkulaci vzduchu.
Venku je komínová trubka, v závislosti na tvaru a materiálu střechy, oříznuta elastickou penetrací, dekorativní zástěrou nebo kovovou trubkou.
