Jak nainstalovat krokve na střechu

Projektování venkovského domu zahrnuje nejen výpočet typu a síly nadace, plochy, výšky a počtu podlaží budovy, ale také stavbu střechy. Při vývoji projektu se berou v úvahu všechny faktory a zvolí se optimální variantu systému krokví, který je schopen zdobit budovu a chránit ji před chladem a deštěm.

Pokud se rozhodnete postavit dům sami, musíte vědět, z čeho sestává střešní systém a jak nainstalovat krokve na střechu, abyste získali požadovaný výsledek. V našem článku budeme hovořit o vazném systému, pravidlech pro jeho instalaci a typech krokví.

Systém zavěšení

Ať už je jakákoli forma střechy, kterou si vyberete pro svůj domov, vždy bude v srdci střešní konstrukce systém vazníků. K pokrytí střechy krytinovým materiálem se položí bednění a hydroizolační vrstva na systému raftů.

Pro výrobu konstrukce se používá jehličnatý strom se speciální úpravou s ochrannými činidly a vlhkostí nepřesahujícím 2%.

Dávejte pozor! Pro utahování a zavěšení krokví je zapotřebí třída 1. Materiály třídy 1 a 2 se nakupují pro krokve nohy. Třída 3 dřeva může být použita pouze pro výrobu regálů a vzpěr.

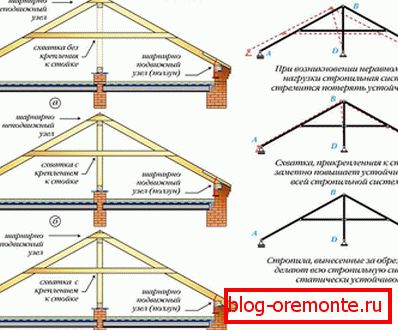

Trvanlivost a pevnost vazného systému závisí na kvalitě materiálu, spolehlivosti spojení a správnosti výpočtu konstrukce. Věnujte zvláštní pozornost krokvím. Podívejme se na to, z čeho jsou krokvy vyrobeny, takže je snadnější provádět montáž a instalaci celého systému na střeše.

Hřeben se skládá z prvků:

• krokve nohy;
• vzpěry přiléhající k horní části stěny budovy (jinými slovy se nazývají závorky);
• regály podpírající ramenní nohy a umístěné svisle;
• podpěrné nosníky (příčníky), které slouží jako základ pro všechny nosné prvky střechy a jsou položeny rovnoběžně se základnou budovy mezi krokvemi;
• v krokvech visícího typu existují stojany, které pracují v napnutí podél svislice a mají jméno - vévoda;
• pro odpor vůči distančním silám.

Jedná se o základní prvky krokve, ale další komponenty se používají pro složité konstrukce nosníků. Pro instalaci krokve na střechu s vlastními rukama je třeba připravit materiály a nástroje:

• hydroizolační materiál;
• krokve;
• desky;
• spojovací prvky;
• kladivo a sekera;
• vytahovač na nehty, páska;
• elektrická vrtačka se sadou vrtáků;
• řetězová pila;
• úroveň a tužku.

Když je vše připraveno, je čas začít budovat střechu a proto instalovat krokve na dům.

Instalace

Stage # 1. Z desek vytvořte šablonu navrženou křížovou vazbu. Zvedněte dvě stropy ke stropu a spojte jejich hrany na jednom konci mezi sebou. Desky rozpusťte na stranu a nainstalujte volné hrany na uložený nosný nosník. Pro upevnění úhlu vytvořeného mezi deskami nechte příčník.

Nasaďte šablonu z desek na podpěrný nosník a pomocí tužky označíte úhel ořezu krokve pro trvalé upevnění. Tato metoda umožňuje rychle a snadno vybrat správný úhel řezu a montáž krokví.

Dávejte pozor! V této fázi práce nemůže být ve spěchu. Čím lepší je šablona, ​​tím spolehlivější a silnější bude celá struktura.

Stupeň 2. Položte šablonu na zem a začněte dělat krokve. Šablona by měla být dobře spojena, aby nedocházelo k narušení úhlu připojení nožnic. Když je první krokve (farma) připravena, je zvednutá na budovu a položena na zem.

Stupeň 3. Na krokvech a na mauerlálu označte místo řezu. Řetězová pila provádí řez pro správnou instalaci. Pokračujte k sestavení dalšího vazníku.

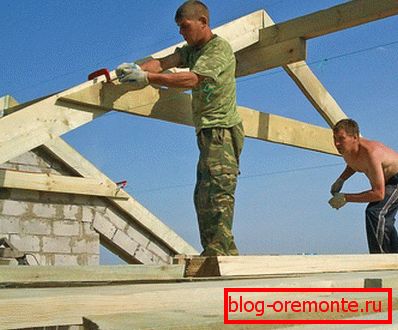

Stupeň 4. První dva prefabrikované vazníky systému vazníků by měly být instalovány na mauerlatu podél okrajů domu Chcete-li určit požadovanou úroveň mezi nimi, vytáhněte kabel.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. Instalace ферм должен быть строго перпендикулярным основанию перекрытия.

Číslo etapy 5. Hladina je nastavena, všechny sponky jsou pečlivě zkontrolovány a je čas začít s montáží zbývajících krokví. Počet farem je stanoven na základě celkové délky systému a rozteče mezi vazníky o velikosti nepřesahujícího 0,8 m. Snadnější sestavení konstrukce na nosnících.

Dávejte pozor! Aby nedošlo k posunu krokví, je nejlepší, aby mezi nimi byly dvě desky.

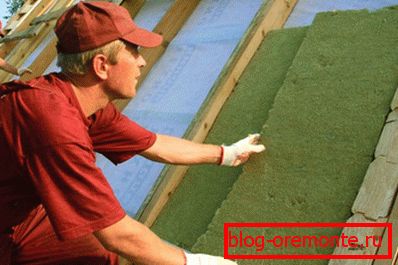

Krok č. 6. Nastal čas na instalaci a montáž podpěr a příčných pásů. Navíc je žádoucí řešit problémy s hydroizolací, parotěsnou a tepelnou izolací celého střešního systému. Pro instalaci střešního materiálu je instalována bedna. Montážní frekvence lišt závisí na zvoleném materiálu střechy.

Typ střechy závisí na zvoleném úhlu sklonu střechy. U ploché střechy nesmí úhel sklonu překročit 10%, u skloněné konstrukce je úhel sklonu vždy větší než 10%. Šikmé střechy jsou v různých provedeních:

1. Na dvou stranách budovy různých úrovní se střechy nazývají skloněné.
2. Na bocích stejné úrovně konstrukce se nazývá štít.
3. Šikmé střechy se vyznačují trojúhelníkovými svahy. Když rampa nedosáhne okapů, střecha se nazývá poloviční kloub.
4. Sjednocující se do jednoho bodu vrcholy čtyř trojúhelníkových svahů tvoří stoupací střechu.
5. Systém mansardového vazníku se také nazývá zlomený štít, který se liší tím, že se skládá z obdélníkových ramp spojených v tupém úhlu.

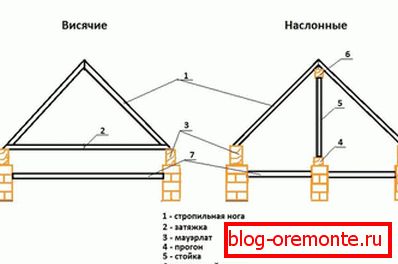

Závěsné a šikmé trámy se používají k sestavování vaznicových systémů. Je čas promluvit si o systémech, které se skládají z zavěšených nebo napsaných krokví.

Závěs

Chcete-li se rozhodnout, jak instalovat krokve, musíte vědět, který typ bude použit při vytváření vazného systému. Výběr způsobů montáže a typu krokví je ovlivněn mnoha faktory - aplikovanou střechou, úhlem sklonu střešních svahů, očekávaným zatížením poryvy větru a sněhu.

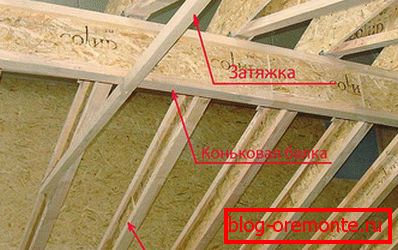

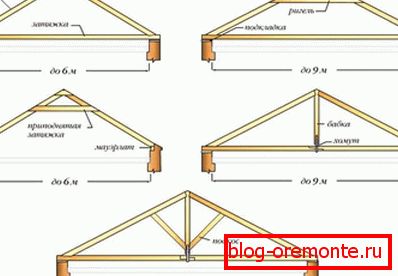

Závěsné krokve отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

V blízkosti výkonového štítku nebo nad ním můžete mít obruče. Při vysoké instalaci je zapotřebí silnějších spojovacích ramp.

Обратите внимание! Instalace висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

Наклонные

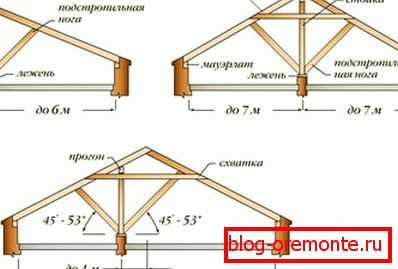

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. Instalace наслонных стропил ничем не отличается от установки каркасной системы.

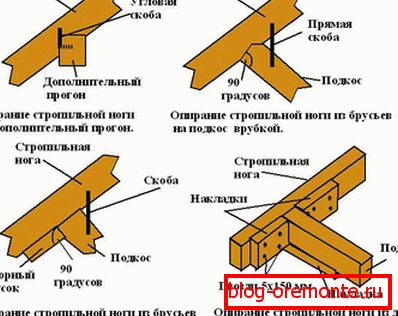

Upevňovací krokve lze provádět různými způsoby a záleží na materiálu použitém pro konstrukci stěn budovy. Na dřevěném rámu stromu se spojuje krokve s horní korunou. Pro rámovou budovu byla použita montáž s horním páskem. Pro stavbu kamene jsou krokve připevněny k podpěrné tyči.

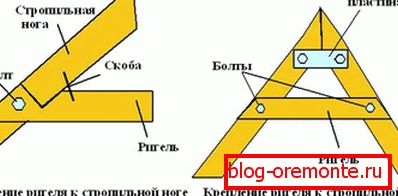

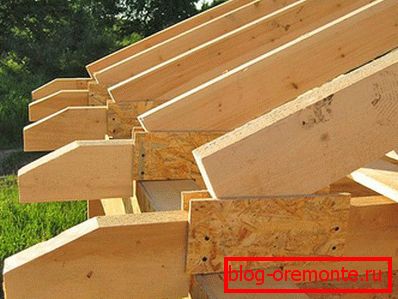

Aby se zabránilo prohnutí malých částí nosníků, jsou vzory, šrouby a vzpěry instalovány pomocí konstrukce mřížky. Pro výrobu vtípků na krokve noha se používá pouze kvalitní. U velkých rozpětí pro výrobu potěrů použijte 2 až 3 dříky o délce 650 cm. Jsou uspořádány v jedné rovině a navzájem se upevňují po celé délce.

Pro výrobu stojanů a vzpěrů pomocí ořezávacích výkresů s předem připravenými tlačnými konce a značením vzorů plechů. Po předběžném značení jsme viděli místo pro řezání krokve do výkonové desky.

Při konstrukci horní části vazníku a stěn se používají trámy složeného typu s lamelovými hmoždinkami. Vytvářejte nosníky z kompozitních typů tyčí a upevněte je pomocí kolíků po celé délce.

Nyní víte, jak design střešních systémů a jak instalovat různé typy krokví na střeše budov. Chcete-li doplnit informace získané z článku s jasným příkladem, doporučujeme sledovat video o instalaci krokví.

Pokud jste již nainstalovali krokve sami a máte vlastní tajemství instalace, sdělte nám a našim čtenářům a nechte komentář k článku.
