Jak jsou okna střešních oken upevněna na střechu?

Konstrukce střechy se skládá z mnoha prvků, které jí dodávají atraktivní a úplný vzhled. Přestože více než 90% plochy je obsazeno povrchem svahu, stejně důležité jsou pomocné komponenty, které ovlivňují funkčnost a životnost. Například střešní okna na střeše hrají nejen ozdobnou roli, slouží k větrání rámu krokví a pomáhají organizovat svislé osvětlení v podkroví. Navzdory tomu se zdá, že jejich zařízení je na první pohled obtížné, instalace oken může být provedena ručně, řízená videem a našimi pokyny.

Funkce

Stropní okna jsou zasklívací otvory umístěné na střeše budovy. Jsou vybaveny štítem, kyčlí, kyčlí a polo-kloubovou střechou. Zařízení na výrobu vikýřů se vyrábí při montáži rámu krokví. Sestavování "kukačky" s vlastními rukama, jak se říká jinak, řeší následující úkoly:

  1. Organizace podkroví. Hlavním úkolem oken pro vikýře je otevření vzduchu ve střešním prostoru. Jejich zařízení umožňuje neustálé větrání rámu krokví, což zabraňuje hnilobě dřeva.
  2. Organizace svislého osvětlení. Podkrovní zařízení zahrnuje organizaci přirozeného osvětlení, které prochází okny vikýřů.
  3. Zajištění přístupu ke střeše. Další funkcí oken je poskytnout přístup ke střešnímu povrchu za účelem opravy, instalace nebo údržby vlastních rukou.
  4. Dokončení architektonického vzhledu střechy. Konstrukce kyčlí, kyčlí a polopásku bez střešních oken vypadá nedokončená. Instalací těchto přídavných prvků je vzhled střechy bohatší a atraktivnější.

Vezměme si, že "kukačky" slouží především praktickým účelům a teprve potom zdobí střešní konstrukci. Proto je velikost, tvar a povrch tohoto architektonického řešení zvolen tak, aby byl zajištěn maximální světlo, vzduch a volný přístup ke střeše.

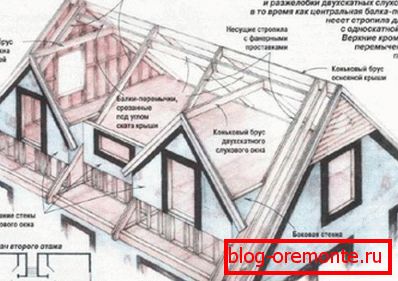

Dormer zařízení Střešní konstrukce s vikýři

Druhy

Klasický design vikýřových oken je nadstavbou nad střechou, která vizuálně připomíná malý dům. Instalace tohoto architektonického prvku lze provést ručně, pokud je provedena správně, vytvořte výkres a pak sestavte rám. Montáž oken pro vikýře je povoleno v úhlu sklonu svahů nejvýše 35 stupňů. Zařízení pro vikýře může mít následující podobu:

  • S koncem v rovině konstrukce bez bočních stěn.
  • S koncem v rovině konstrukce s bočními stěnami.
  • S průčelím mimo rovinu budovy as bočními stěnami.

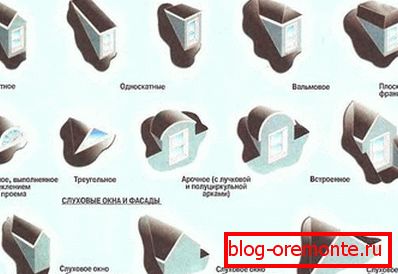

Druhy слуховых окон

Dávejte pozor! Zařízení okna vikýřů musí splňovat stavební předpisy, jejichž rozměry musí být nejméně 10% plochy podkrovní místnosti, avšak nejvýše 0,5 z šířky stěny, na které se instalace provádí.

Formulář

Konstrukce a umístění "kukačky" se vybírá podle vzhledu střechy a architektonického stylu budovy. Kromě toho musí povrch tohoto prvku odpovídat střešnímu materiálu použitému k překrytí střechy. Montáž oken pro vikýře se provádí podle SNiP II-26, SNiP 21-01. Dodržování těchto norem zaručuje spolehlivost a trvanlivost konstrukce. Okno vikýřů může být trojúhelníkové nebo obdélníkové podle konfigurace otvorů. Obvykle bude nainstalován jeden z následujících typů:

  1. Jednobuněčná
  2. Dvukhskatnye.
  3. Oblouk.
  4. Waltz.
  5. Ploché.

Vezměte v úvahu, že instalace bederní konstrukce vikýře je mnohem složitější než jediná nebo dvojitá svah. Pokračujte v instalaci architektonického prvku s vysokou složitostí s podrobným výkresem před vámi a potřebnými nástroji. Chcete-li podrobně studovat instalační proces, můžete sledovat video instrukce.

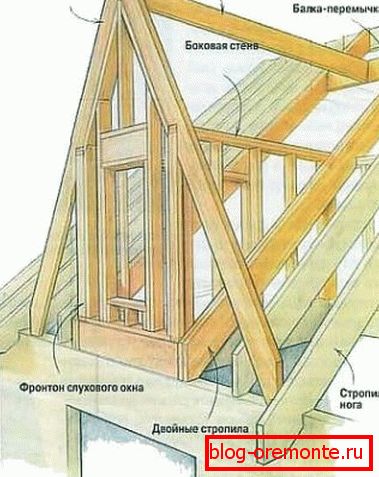

Dormer rám

Rámeček zařízení

Bez ohledu na tvar okna, kyčle, dvojitého nebo klenutého, hlavní pravidlo konstrukce - konstrukce rámu by neměla narušovat střešní vazník. "Kukačka" je namontována následovně:

  • Nejprve jsou mezi nosníky rampy střechy instalovány přední nosníky.
  • Na krokvech, které omezují návrh šířky, nainstalujte vertikální regály.
  • V horní části každé řady svislých sloupů je položen spoušť, který spojuje podpěry k sobě navzájem.
  • Na nosnících instalujte nosníky, které jsou spojeny s hřebenovým nosníkem.
  • Rám je opláštěn s vlečkou nebo klapkou a střešní krytina je položena na bedně.

Je to důležité! Není snadné instalovat sluchovou skříňku na střechu bez narušení střešního rámu. Chcete-li se dozvědět více o tomto procesu, můžete si prohlédnout průvodce videem nebo si přečíst naše pokyny.

Rám okna vikýře

Video instrukce
