Instalace vaznicového systému stropní střechy boků - výpočet

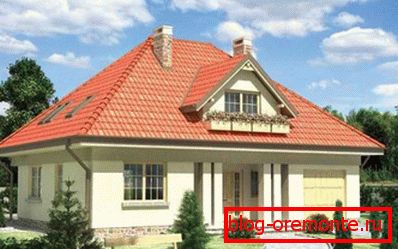

Složitá struktura systému vazníků na střechách boků odrazuje začínající řemeslníky od vytváření vlastních rukou. Tato metoda překrývání je však ideální pro soukromé domy malé velikosti v evropském stylu. Pro zajištění kvalitní instalace kyvných střech s vlastními rukama je nutné provést přípravné detaily návrhu: provést výpočet, vypracovat výkres a aplikovat označení. Tyto procesy vyžadují základní znalosti o struktuře rámu krovu, stavební kódy pro výběr úhlu sklonu střešních ramp.

Složení střešních vazníků

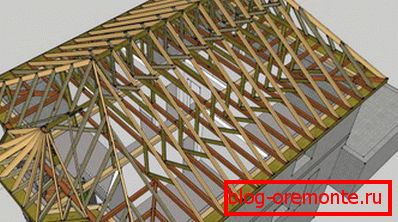

Rohový systém provádí funkce nosného rámu, na němž leží velká část střechy. Jeho hlavní prvek - krovy nohou, kyčelní střecha mají 4 různé typy krokví:

1. Diagonální (hranaté) krokve. Konstrukce vaznicového systému bederní střechy má 4 úhlové nosníky. Oni pokračují hřeben hřeben, spojovat to s úhlem koncové stěny. Na úkor úhlových krokví se vytváří svah bedra, jejich délka přesahuje analogický parametr soukromých osob. Vzhledem k tomu, že diagonální nohy nesou hmotnost bederního střešního materiálu, stejně jako jsou upevněny pomocí držáků upínacích přípravků a koncových běžných vazníků, pro výrobu požadovaných desek s průřezem 100x150 mm nebo dvojitou řadou 50x150 mm. Někdy je standardní délka řeziva menší, než je nutné, v takovém případě je třeba ruce s rukama složenými z prvků. Výpočet délky diagonálních nohou se provádí pomocí zvláštního koeficientu vynásobením délkou běžného krokve.

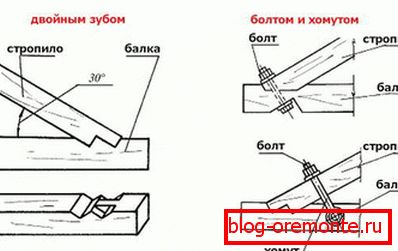

2. Obvyklé (střední) krokve. Konstrukce kyvné střechy obsahuje většinu těchto krokví. Pro výrobu borovice je nutná průřez 50 x 150 mm prvního stupně. Instalace obyčejných nohou zahrnuje použití dvou způsobů upevnění - tuhých a pohyblivých. Horní montáž na hřeben čtyřkolejné střechy je provedena podle pevného typu, pro něj jsou používány nehty nebo kovové desky. Dolní, pohyblivá, spojuje konec nohy s výkonovou deskou podle principu posuvníku. Samozřejmě můžete poskládat krokve pomocí pevného typu spojovacích prvků, ale není schopen kompenzovat smrštění dřevěných konstrukcí.
3. Centrální (střední) krokve. Konstrukce šesti nosníků není podobná ostatním vazníkům. Jejich horní část je oříznuta tak, že tvoří jednu rovinu s hřebenem a úhlovými krokvemi.
4. Krátké nohy (dámy). Zvláštností narozhniki je to, že všechny mají různé délky. Se samostavícími mušky se provádí pomocí hřebíků na diagonálních krokvech. Čím blíže je krátká noha na horní část diagonální krokve, tím větší je její délka. Krok mezi jmenovanými ženami určuje výpočet a schéma kyčelní střechy, zpravidla je menší než vzdálenost mezi obyčejnými krokvemi.

Závazek spolehlivosti vaznicového systému - prvky stejného průřezu, vyrobené ze stejného materiálu, s výjimkou diagonálních krokví, jejichž průřez by měl být tlustší.

Nosné konstrukce

Konstrukce krokví nožů jim neumožňuje odolat hmotnosti střechy, další pomocné prvky slouží jako pomoc v této věci:

• Mauerlat Mauerlat tyč položená na horních konstrukcích řemene. V roli a logu hraje role Mauerlatu horní korunky, zesílené kotevními šrouby. V cihelných nebo plynových křemičitých konstrukcích je nutné, abyste si na podlahu zpevněnou cementem namontovali výkonovou desku. Je velmi důležité vypočítat upevňovací body nosníku tak, aby se neshodovaly s umístěním krokví. Síla mauerlatu klesá s každou dírou vytvořenou v něm, takže je třeba udělat pouze ty, které určily výpočet.
• Hřeben běží. Běh - tyč, na které nebo nad kterou se provádí instalace párů vazníků. Průřez hřebenového výběhu je zvolen podle průřezu krokví, to znamená, že musí odpovídat.
• Utahování. Podložky prken, které trápí z každého páru dohromady. Šikmá střecha je vybavena horním nebo spodním upevňovacím prvkem. Pokud je kravata umístěna vysoko, nazývá se šroub a pokud je paprsek překryt. Zkušení majitelé střešních krytin se řídí jedním pravidlem: čím bližší bude k hřebenu, tím silnější by měl být.

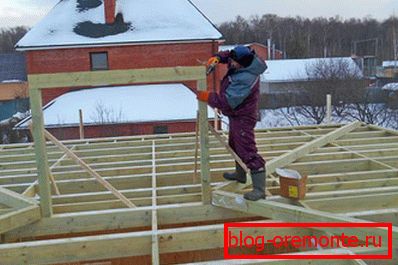

• Stojany. Trám, který je instalován svisle na stropních nosnících, aby nesl podpěrnici nebo hřeben domu. Střecha se čtyřmi stropy předpokládá instalaci stojanů ve střední části zastávky, která se přesunuje ze středu místnosti.
• Podpaží nohy. Diagonálně uchycené tyče, které zabraňují tomu, aby se krokve ponořily pod vlastní váhu.
• Sprengel farmy. Prvky, které podporují diagonální krokve. Stavba farmy spojuje obě desky. Jedna z desek utáhne mauerlat ze dvou sousedních stran a druhá podepírá krokvu.

Výpočet složek systému vazníků je založen na hmotnosti střechy, velikosti pokryté budovy a velikosti průřezu výchozího materiálu.

Výpočet hlavních parametrů systému

Speciální počítačové programy usnadňují výpočet parametrů systému vazníků, ale výpočet je poměrně jednoduchý, protože je založen na Pythagorově temperamentu na pravém trojúhelníku. Schéma výpočtu vypadá takto:

1. Nejdříve udělejte své vlastní ruce, abyste změřili šířku a délku překrývající se struktury. Pro měření je nutné použít jednu měřicí pásku, každé měření by mělo být provedeno dvakrát, aby se předešlo chybám. Na základě získaných dat jsou schematické výkresy.
2. Další etapou je výběr úhlu sklonu bederní střechy s boky. Určuje se na základě použitého střešního materiálu. Protože měkká dlaždice je nejvhodnější pro zakrytí svahů složitého tvaru, řekněme, že úhel je od 5 do 50 stupňů. Mějte však na paměti, že čím strmější jsou svahy, tím více střešní krytiny jsou potřeba, tím těžší jsou podpůrné jednotky, tím je těžší instalace provádět vlastními silami.
3. Pokud se rozhodnete pro svah, můžete vypočítat výšku hřebene vynásobením tečny úhlu mezi základnou a rovinou svahů o délce koncové stěny. Střecha se čtyřmi rozteči se vypočítá v opačném pořadí, a to na základě požadované výšky stropu.
4. Chcete-li vypočítat vzdálenost mezi hřebenem a koncem převisu, musíte vypočítat čtverec od produktu o polovině délky koncové stěny a výšce hřebene.
5. Plocha střechy lze vypočítat přidáním plochy jejích svahů pomocí vzorce pro trojúhelník a lichoběžník.

Výpočet složení příhradového systému nejenže umožní koupi požadovaného množství stavebního materiálu, ale i správné určení objemu základů, nicméně je třeba si uvědomit, že střešní materiál musí být zakoupen s okrajem 15-25% pro překrytí a ořezávání.

Výsledek výpočtů by měl být podrobný výkres a zjednodušený schéma pro použití značky. Střecha ve čtyřech krocích může být postavena na hotových projektech, pokud použijete standardní úhel sklonu.

"Zlaté" pravidla pro pokrývače

Zkušení majitelé pokrývačů říkají, že systém střešních vazníků s koncovými boky není o nic komplikovanější než dvojitý, pokud dodržujete "zlaté" pravidla, které byly vytvořeny během dlouhých let práce:

• Pro použití na výrobu nosníků a trámů trámu stejného úseku, tj. Krokve a hřebenové nosníky, by měly být vyrobeny z desky o rozměrech 50 x 150 mm, výkonové desky a lůžka 150 x 150 mm převýšené.
• Proveďte výpočet před zahájením montáže střechy na základě opakovaně ověřených měření.
• Uzly vazného systému by měly být odrazeny v projektové dokumentaci a ověřeny výpočtem zatížení.
• Je třeba zvolit sekci krokví v závislosti na délce, hmotnosti střešního materiálu a oblasti, která má být pokryta.
• Se svými vlastními rukama se instalace provádí za pomoci úředníka, dlouhé a těžké diagonální krokve se obtížně instalují samy.

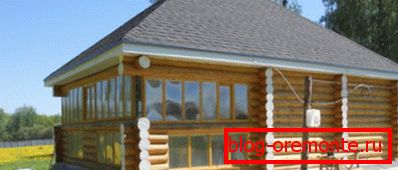

Střecha se čtyřmi rozteči a uzly jejích vazníků jsou poměrně obtížně instalovatelné, avšak absence štítů je spolehlivou ochranou proti chladnému, prudkému větru a dešti.
