Každý obytný nebo dokonce venkovský dům, vana, který není připojen k ústřednímu topení, je dodáván s zařízením na výrobu tepla. Pro odstranění produktů spalování paliva v peci jsou z nich dodávány odvod kouře. Nejvhodnější možností je galvanizovaný komín, v budovách je cena 1 m trubky z tohoto materiálu asi 110 rublů. Pokud k tomu přidáme náklady na soustružení prvků, deflektoru a konzol, bude instalace stát hodně penny. Nicméně v tomto článku vysvětlíme, jak snížit náklady o 60% a jak vyrobit komín z ocelových trubek vlastními silami.

Základní parametry

Navíc modely modelů z pozinkovaných ocelových komínů spočívají v tom, že výrobci vyrábějí širokou škálu velikostí. Kromě toho lze mezi továrními výrobky nalézt dva okruhy, vybavené tepelnou izolací, vlnité, se zvýšenou flexibilitou a jedním okruhem. Při výrobě domácího komína je nutné omezit pouze potrubí s jedním okruhem. Aby systém odstranění kouře fungoval efektivně, je třeba zvážit následující parametry:

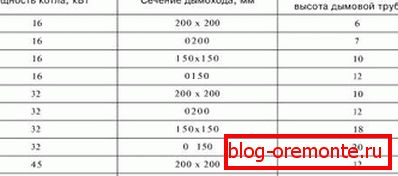

1. Velikost průřezu potrubí. Chcete-li kouř vycházet z pece, otočte komín, musíte zvolit správný průměr potrubí. Příliš tenká trubka neposkytuje správnou úroveň, v souvislosti s níž může být vytvořena zpětná síla. Komín s velkým průměrem naopak odstraňuje spaliny v atmosféře příliš rychle, takže spotřeba paliva a energetická ztráta rostou. Čím více otáček je v konfiguraci kanálu kouře, tím silnější je potrubí. Ve většině případů je vhodné potrubí z pozinkované oceli o průměru 100 mm. Doporučená část komína pro kotle různých kapacit:
2. Materiál. Komínové trubky jsou vyrobeny z plechu. Tento materiál musí být vysoce odolný proti korozi, vlhkosti a vysoké teplotě. Jednoduchá galvanizovaná ocel proto nestačí, protože teplota v komíně pece na tuhá paliva a krby přesahuje 500-700 stupňů. Proto se pro výrobu potrubí používá kov s vysokou tepelnou odolností a odolností proti korozi.
3. Tloušťka stěny Životnost komína z ocelových trubek závisí na tloušťce použitého kovu. Použité plechy z oceli o tloušťce 0,25-1,0 mm. Čím vyšší je teplota plynů opouštějících pec, tím silnější je kov.

Je to důležité! Pozinkovaný ocelový plech o rozměrech 2500 x 125 mm ve stavebních obchodech stojí asi 600 rublů, při správném řezání z jednoho listu, 8,75 m potrubí o průměru 100 mm, cena 1 m je přibližně 68 rublů, což dává 60% úspor!

Výroba

Pro výrobu potrubí z pozinkovaného ocelového plechu bude vyžadovat gumový nebo dřevěný obchod s dostatečnou hmotností pro ohýbání kovu. V tomto procesu se používají nůžky pro řezání kovů, dlouhé pravítko, řezačka pro značení, roh a "pistole" pro ohýbání. Proces ohýbání je následující:

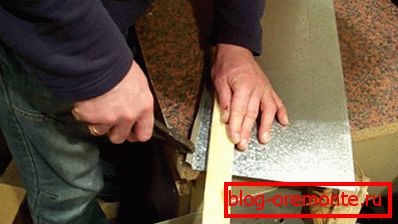

• Nejprve je kovový plech rozložen pomocí výkresových linek. Na jedné straně je část 340 mm široká a druhá 330 mm, takže se během montáže snadno dají do sebe. Při správném řezání by se mělo dostat 7 proužků o délce 1250 mm.

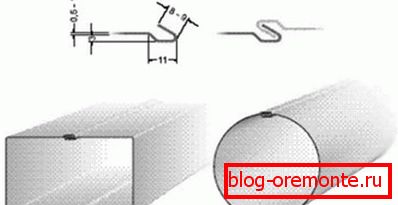

• S pomocí kovového úhlu a paličky jsou oba okraje ohnuty v úhlu 90 stupňů v opačných směrech k šířce 0,7 mm. Poté se polotovary otočí a úhel na okrajích se dostane do úhlu 135-145 stupňů a jemně klepne na paličku.
• Obrobek se přemístí do "pistole", zařízení pro výrobu plechu s kulatým tvarem o průměru 100 mm. List položený na "pistoli", zaklepáním paličky, aby se dosáhl požadovaný tvar trubky.

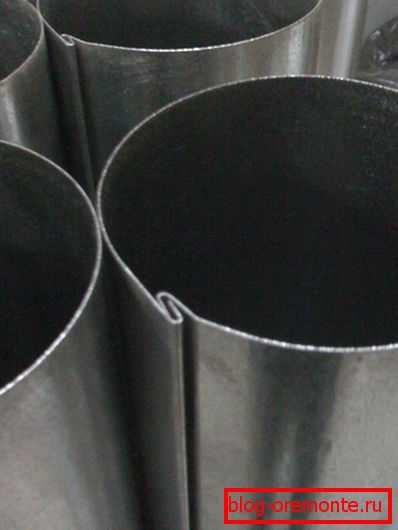

• Hrany háku obrobku mezi sebou a umístěné na pistoli. S pomocí pryžové paličky se místo přilnutí okrajů plechu stává plochým švem. Spojení může být posíleno kovovými nýty, což však bude vyžadovat svařování.

Dávejte pozor! Pro instalaci komína je nutno otáčet díly, které jsou vyrobeny řezáním přímých trubek pod úhlem. Pokud odříznete trubku pod úhlem 75 stupňů, pak když zaklapnete, otočí o 150 stupňů, pokud se pod úhlem 45 stupňů otočí o 90 stupňů. Pro zlepšení účinnosti improvizovaného komína je zabalen do nehořlavého tepelně izolačního materiálu.

Výhody

S nástupem velkého počtu továrních výrobků pro montáž komínů z galvanizované oceli se snížila potřeba potrubí vlastním rukama. Nicméně, domácí potrubí může snížit náklady a najít ideální průměr. Kromě toho jsou používány pro vybavení kanalizací, takže schopnost vytvářet trubky s vlastními rukama bude užitečná v každodenním životě. Kovové komíny ve srovnání s jinými mají následující výhody:

• Lehké. Kanály pro odstraňování kouře z domácích pozinkovaných trubek váží mnohem méně než cihla nebo keramika. Proto k instalaci tohoto typu komína není nutné vybavit základ, náklady na nalévání, které přesahují náklady na materiál a instalační práce.
• Požární bezpečnost. Podle stavebních předpisů jsou ocelové komíny zcela protipožární. Vysoce kvalitní kov odolává ohřevu až o 900 stupňů, takže je vhodný i pro pece s krbovými kamny a krby.
• Nízká cena. Komíny z oceli jsou nejdemokratičtější způsob, jak organizovat odstranění kouře, instalační náklady jsou několikrát nižší než instalace cihel a keramických analogů.
• Snadná montáž. Komín vyrobený z pozinkované oceli lze snadno sestavit vlastním rukama podle pokynů, čímž ušetříte peníze vynaložené na zaměstnávání profesionálních pracovníků.

Je to důležité! Účinnost odstraňování kouře závisí na správnosti sestavy komína. Kvalifikovaní mistři doporučují zvolit především vertikální konfiguraci s nejmenším počtem otáček. Každý otočný prvek je překážkou v cestě kouře, což snižuje tah.

Pravidla shromáždění

Abyste správně sestavili komín z pozinkované oceli, musíte předem označit rozložení a pokládku potrubí. Podle tohoto výkresu je nutné určit, kolik potrubí je potřeba a řezat je do úseků požadované délky. Sestavení se provádí následovně:

1. Především je komínové potrubí připojeno ke vstupní trubce ohřívače pomocí speciálního adaptéru. Je důležité zajistit úplnou těsnost kloubu.
2. Po prvním segmentu je spojka spojena s kolektorem kondenzátu a revizí. Každá část potrubí je vložena do předchozího dílu a spoj je namazán s tepelně odolným těsněním a upevněn ocelovou svorkou.
3. Na místech, kde potrubí prochází překážkami ve formě stěn nebo stropů, vyřízněte otvory a namontujte protipožární skříň z pozinkované oceli nebo azbestových desek. Prostor mezi stěnami potrubí a skříňkou zabalený čedičovým vláknem nebo pokrytý expandovanou hlínou.
4. Na špičku je umístěn ochranný deštník a spoj se střechou je izolován těsněním nebo elastickým proniknutím z pryže. Pokud není střešní krytina odolná proti ohni, je nainstalován detektor jisker.

Dávejte pozor! Na střeše kanálu pro odstranění kouře je zobrazen ve vzdálenosti 30-50 cm od hřebene. Pro zajištění trakce musí být výška komína 50 cm nad hřebenem. Nesprávné umístění na střeše může způsobit protisměrný tah nebo protisměrný tlak větru.
