Základ pro bránu: solidní podpora investiční výstavby

Základem brány je právě ten prvek, jehož kvalita výroby v mnoha ohledech určuje fungování celého systému. A pokud stačí pro vstupní konstrukci standardního typu, že boční sloupky jsou stabilní a nedeformované, pak pod systémem automatického otevírání - zatahovací nebo závěsné - je nutné položit základy s mnohem větší bezpečnostní rezervou.

V tomto článku vám poskytnu obecné informace o základových materiálech a také vám řeknu, jak se nalijí nosné konstrukce pro křídlové a posuvné brány. Z vlastní zkušenosti mohu říci, že tento typ úkolů lze řešit vlastními rukama, ale musím samozřejmě pracovat.

Pohyblivá část brány musí spočívat na kapitálovém základě.

Funkce nadace

Kapitálová základna pro vstupní bránu musí být co nejstabilnější.

Navíc její podzemní část plní řadu funkcí, mezi které patří i hlavní:

  1. Upevněte podpěrné sloupky nebo jejich axiální části v zemi (pokud je sloupek postavený z cihel kolem kovové trubky betonované do země).
  2. Vytvoření rámu brány.
  3. Rozložení zatíženípůsobící na podpěrné pilíře při otevírání křídla.
  4. Kompenzace zatíženízpůsobené pohybem posuvných dveří při jejich otevření.
  5. Zajištění zachování konfigurace celé struktury, prevence deformací atd.

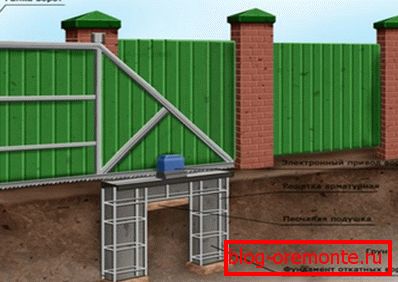

Podzemní část zajišťuje efektivní rozložení nákladů, čímž je zachována geometrie celé konstrukce

Jednoduše řečeno, pro konvenční i automatické brány je zásadní kvalitativní základna. Proto i v nejjednodušších situacích - jako v případě křídlových vrstev - dávám přednost položení základů s dobrým bezpečnostním prostorem.

Pod houpačkou

Příprava na instalaci

Základ pro výkyvné dveře je charakterizován jednoduchostí designu. Podzemní část je základem podpěr - betonových trubek, dřevěných tyčí nebo železobetonových pilířů, které jsou betonově betonovány do země.

Stavba takového základu není příliš komplikovaná, ale je to náročný proces. Několikrát jsem to sám udělal, a proto mohu říci s plnou zodpovědností: asistent určitě nebude zasahovat.

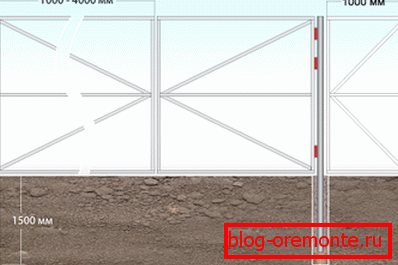

Hloubka pilířů je asi 1,5 - 2 m

Začínáme s přípravou zahloubení, ve kterých budeme instalovat pilíře:

  1. Označím na cílové čáře a označím body instalace podpěr. Je velmi důležité, aby nevyčnívaly za plotovou čáru, jinak by byly naše brány vysídleny.
  2. Označením kopání hnízd pro pilíře. Hloubka každého hnízda by měla být nejméně 1,5 m (na obtížných místech - až 2 m) a šířka by měla být o více než 10 cm větší než šířka sloupu na větší straně.

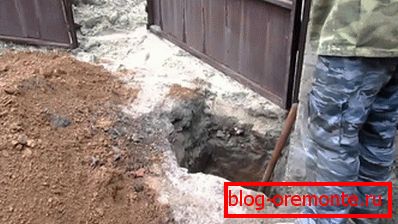

Zvedáky pro sloupy mohou být vykopány ručně

Tip! Pokud existuje možnost, nevykopáme díru, ale vyvrtejte ji pomocí speciálních nástrojů. Takže to bude dražší (pronájem benzinového otvoru je asi 400 rublů za den), ale mnohem rychleji.

  1. V dolní části každého hnízda zaspím minimálně 30-40 cm štěrkopískové směsi a pečlivě zdobím.
  2. Pro zajištění maximální stability těžkých podkladů je možné provádět primární betonáž, nalitím cca 10 cm cementu na bázi cementu M150 - M200 nahoře.
  3. Uvnitř hnízdí hnízda se střešním papírem, který bude chránit podzemní část základny před vlhkostí půdy.

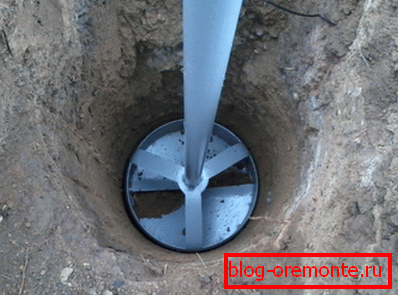

Vaření hnízda pomocí yamobury

  1. Pokud to stavba brány zajišťuje, pak kolem obvodu každé jámy přinesu nízké bednění pro vyplnění suterénu. Pro výrobu bednění pomocí desek o minimální tloušťce 20-25 mm.

Betonování a montáž podpěr

V této části vám řeknu, jak nainstalovat podporu do zásuvek a jak je správně naplnit řešením.

Optimální algoritmus je následující:

  1. Podložka je umístěna v hnízdě, založená na opěrce nebo kompaktním štěrku a vyrovnaná.
  2. Pokud jsou závěsy již přivařeny na nosiči, opravím polohu dílu tak, aby závěsy směřovaly k otvoru.

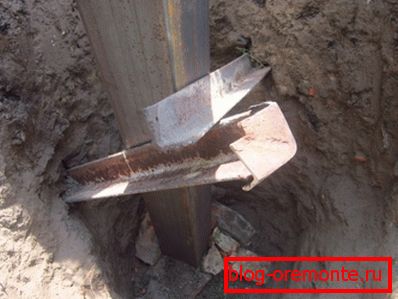

Stínění je možné dodatečně posílit vystužením, jako na této fotografii

  1. Nainstaluji lanové příchytky a upevňují podporu v přísně svislé poloze. Rovněž je možné dodatečně upevnit sloupy v jámce pomocí kamení nebo kusů výztuže - dodatečně posílí základnu.
  2. Připravuji maltu na bázi cementu M300 s přídavkem písku a štěrku. Přinám řešení do konzistence husté kysané smetany a nalijeme ji do hnízd kolem podpěr, snažíme se vyhnout tvorbě vzduchových kapes.

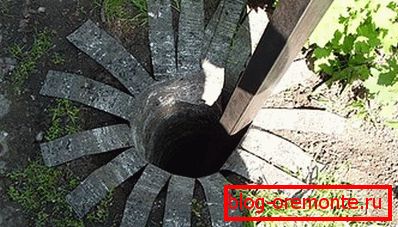

Hnízda s ruberoidní vložkou, připravená k betonování

  1. Několikrát propíchám vrstvu betonu s vyztužujícím pruhem a uvolňuji vzduch. Pokud existuje možnost, může být řešení ošetřeno hlubokým vibrátorem - takže bude ještě hustší.
  2. Zkontroluji, jestli se podpěry během procesu lití posunuly, dodatečně je upevní vzpěry z desek a nechá beton uschnout.
  3. Rozpěrky a bednění je možné odstranit po 7-10 dnech a rád bych doporučil, aby tyče vystavovaly náklady nejdříve ve 3 až 4 týdnech. Doba polymerace betonu je 28 dní a během tohoto období je nutné zajistit, aby povrch malty nevysušil.

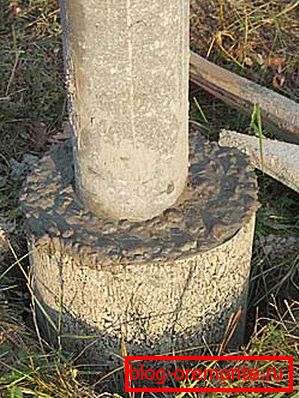

Podpěrný sloup v betonu "sklo"

Pokud je základna odlitá pod konstrukci o výšce větší než 2 m s plošnou šířkou křídla 200 kg nebo více, pak mohou být opěrné části dále zpevněny:

  • vytvořit základy na šoupátkách, zaskrutkovat podpěry do země a poté nalít je betonem;
  • zpevnit kovové sloupky zdivem (v celé výšce nebo pouze v dolní části);
  • pro připojení podzemních částí nosníků základovým páskem o hloubce až 50-60 cm - tento improvizovaný potěr sníží riziko deformace brány na minimum.

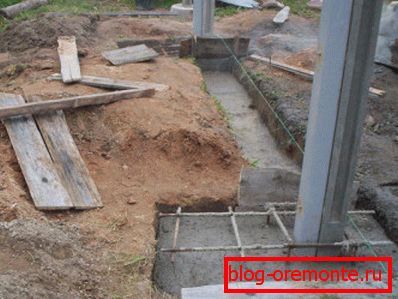

Zkosená křížová podpěra

Pod válcovací konstrukcí

Označení

Základem pro posuvné brány je kanál, upevněný na betonových pilířích, které jsou pod zemí. Tento kanál je podporou pro posuvnou část, protože je velmi důležité, aby byla bezpečně upevněna na stabilní základně.

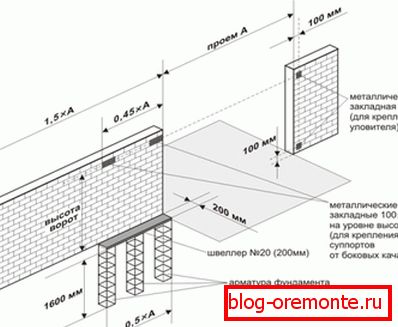

Kresba základů pro posuvné brány, umožňující výpočet rozměrů základny, počínaje šířkou otvoru

Začínáme s návrhovými výpočty:

  1. Hloubka vložení základny je obvykle 1,2 - 1,5 m. Obvykle pracuji v těchto mezích, s menšími základy pouze pro velmi lehké konstrukce s minimálním zatížením.
  2. Šířka betonového pásu je určena šířkou kanálu: pokud je použit produkt 200 mm, základna může být šířka 400 mm. A pod dvěma kanály o rozměrech 140 mm jsem položil základ 0,5 m široký.
  3. Délka základny je obvykle 1/2 délky kluzné části. Základ pro posuvné brány o délce 4 m musí být tedy 2 m nebo více.

Kanál 200 mm jako detail nosné plošiny

Zemní práce

Na základě výpočtů je postavena základová schéma, na kterou se zaměřuji během výkopu, vyztužení a betonování:

  1. Začneme se rozhlížet po místě, ze kterého budou umístěny posuvné dveře. Pokud je to nutné, vyrovnám půdu a vykoret stromy a keře, jinak jejich kořenový systém rychle zničí betonovou základnu.

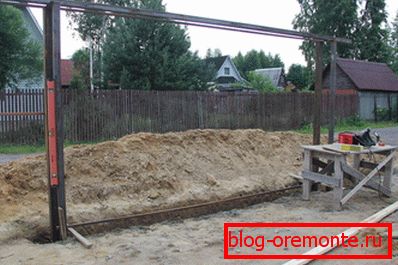

Vyklouzněte pod posuvnou základnu

  1. Dále z vnitřku plotu vykopám příkop, jehož rozměry odpovídají velikosti základů. Výřez pod základnou může být buď obdélníkový nebo tvaru U, se dvěma zásuvkami na bocích.
  2. Naplňuji spodní část příkopu pískem a tvořím polštář o tloušťce až 15 cm.

Uložení základny

Základ pro posuvnou bránu o délce 5 metrů musí být dostatečně masivní a odolný vůči pevnému zatížení, takže není třeba provádět bez výztuže a správného betonování.

Instrukce předpokládá provedení práce podle následujícího schématu:

  1. Z výztužné tyče o průměru 12-14 mm svařuji nebo vážím rám, jehož rozměry budou poněkud menší než rozměry výkopu.
  2. Svařuji horní hrany výztuže do spodní části opěrného kanálu.
  3. Kovovou konstrukci dolím do výkopu a instaluji na podpěry z tvrdé keramické cihly. Pevně ​​zarovnávam rám, zaměřuji se na polohu kanálu - měl by být dokonale vodorovný a pevně přiléhající k podpěrnému sloupu plotu.

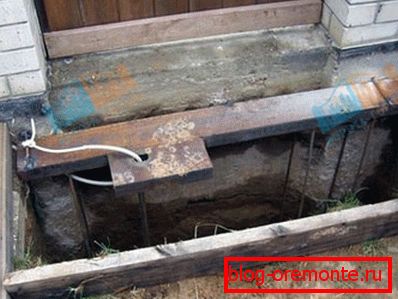

Kanál s kování ve výkopu

  1. Vyrábím beton z jedné části cementu nejméně M300, 3 díly písku a 4 díly drceného kamene. Rozředím roztok vodou s mírnou konzistencí a naplním zákop a snažím se ho naplnit tak, aby se pod kanálem neztrácely žádné prázdné prostory.

Je to důležité! Beton by se neměl prolomit vloženým kovem, protože to položí sestavu posuvného mechanismu.

  1. Plnění se nejlépe provádí ve vrstvách: Obvykle plním výkop v částech 1/4 a pak zhutním bajonet.

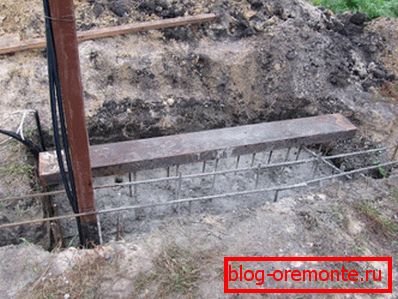

Beton je nejlépe nalit ve vrstvách

Montáž brány může být provedena do 10 až 15 dnů po nalévání: na rozdíl od konstrukce výkyvu zde nemůže břemeno vážně poškodit podklad. Je však třeba si uvědomit, že je lepší používat základnu "v normálním režimu" kvůli úplnému vytvrzení betonu.

Stejně jako v případě výkyvných vrstev může být instalace základů provedena buď pomocí šroubových pilířů, nebo připevněním podpěrné plošiny z kanálu na železobetonových pilířích, zakopaných v zemi.

Nicméně tyto techniky se používají jen zřídka, neboť po celou dobu své práce poskytují nadměrnou bezpečnostní rezervu. Takže pro běžné posuvné brány je výše popsaná technologie dost.

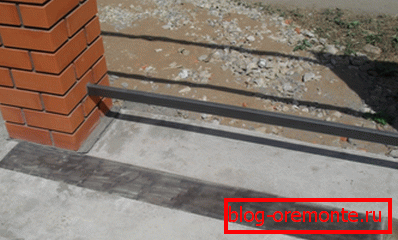

Pokud se pokusíte nastavit úroveň snímku, bude to dokonale hladké

Závěr

Základ pro bránu musí být trvanlivý a spolehlivý a pravděpodobně neexistuje žádná jiná cesta, než je vykopat do země a upevnit ji pomocí železobetonu. Ano, tato práce je namáhavá, ale pokud se podíváte na video v tomto článku, a pokud máte obtížné otázky, zeptáte se je v komentáři, budete se moci vyhnout všem obtížím a výsledek bude docela slušný!
