Správný výpočet pilířů plotu - zástavu pevnosti konstrukce

Plot provádí nejen ochrannou funkci zahradního parku nebo určitého území, ale je také charakteristickým znakem objektu. Na první pohled vyžaduje jednoduchá konstrukce ve své konstrukci detailní a přesné dodržování určitých pravidel.

Předběžný výpočet plotu zabrání budoucím problémům spojeným se zkosením, nakláněním, pádem a jinými problémy.

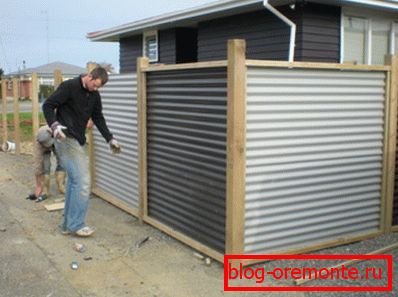

DIY oplocení

Konstrukce plotů

Každý plot může být rozdělen na několik konstrukčních částí:

• nosný rám tvořený regály, které berou celkové zatížení plotu;
• obkladová část, sestávající z vlnitého, ozdobného plotu, pletiva a jiného materiálu;
• příčné řezy, což dodává struktuře další tuhost a pevnost;
• montážní materiál.

Je zřejmé, že hlavní roli hraje podpůrná část plotu.

Pro nejčastěji používané pilíře:

• kov;
• azbestocement;
• cihla;
• dřevěné.

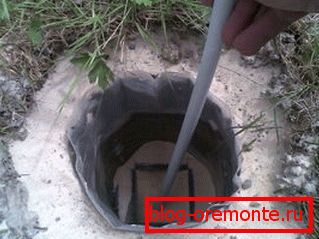

Fotografie určí hloubku příspěvku záložky

Výpočet nákladů na oplocení

Stavební náklady

Při stavbě plotu s vlastními rukama je velmi důležité vědět, jak vypočítat délku plotu ve vztahu k nákladům na lineární a čtvereční metry budoucího plotu.

Před rozhodnutím o stavbě konstrukce je nutné provést přesný výpočet nákladů na plot.

Výpočty

K provedení výpočtů dodržujte následující pokyny.

1. Výpočet začíná měřením obvodu objektu, který musí být chráněn;
2. Poté se rozhodne o typu ložiska a uzavření části konstrukce;
3. Poté se určí množství potřebných stavebních materiálů, jejich cena, náklady na práci jsou nutně vzaty v úvahu a přidány;
4. Chcete-li nainstalovat krásný, praktický a robustní plot, je nutné přesně a správně vypočítat množství stavebních materiálů včetně vzdálenosti, kterou je možné instalovat pilíře plotu. Z těchto výpočtů závisí spolehlivost návrhu a finanční náklady;
5. Vypočítat cenu za metr požadované výšky plotu;
6. Celková délka struktury se vynásobí nákladem na lineární metr a získávají se přibližné finanční náklady na požadovanou strukturu.

Výpočet oploceného plotu

Důležité je vědět, jak vypočítat měřič příjmu elektroměru:

1. K tomu by měla být celková délka konstrukce rozdělena užitečnou šířkou vybraného listu vlnité lepenky pro plot. Výsledkem je získání požadovaného počtu listů;
2. Výsledný počet listů se vynásobí požadovanou výškou plotu;
3. Výsledek je vynásoben celkovou šířkou vlnité lepenky a získáme požadovanou plochu materiálu pro plot;
4. Vynásobením hodnoty plochy cenou jednoho listu získáme cenu za metr;
5. Nezapomeňte vzít v úvahu náklady za zpoždění a podporu.

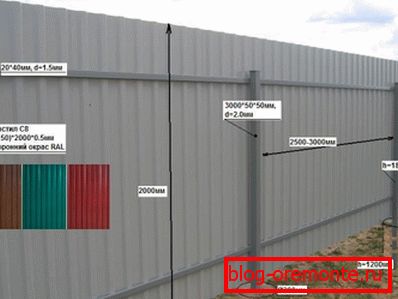

Výpočet plotu - nutná okolnost

Výpočet hloubky podpěr

Každý plot je vystaven síle vlastní hmotnosti konstrukce, která je orientována přesně podél osy sloupku a sílu tlaku větru, který je aplikován přes konstrukci. Torzní (ohybový) moment tedy působí na oporu, která má maximum v bodě svého výstupu ze země.

Ohybový moment - hlavní příčina zničení uzavřených konstrukcí. Nemá smysl vzít v úvahu sílu vlastní váhy při výpočtu regálů, protože je minimální a nemá významný vliv na pevnost základny.

Mnoho majitelů je také znepokojeno otázkou, jak hluboce pohřbít pilíř plotu?

Je to důležité! Pro určení hloubky uložení podpěr v zemi je nutné vzít v úvahu výpočet zatížení větrem na plotu.

1. Nejprve je třeba vypočítat odhadovanou plochu jednoho spojení (sekce) budoucího plotu. Pokud předpokládáme, že šířka oplocení (L) je plánována na 2 metry a výška (H) - 1,5 metru, pak plocha (S) jedné části bude 3 m². (S = 2,0 m * 1,5 m = 3 m2). Stejná oblast bude spadat na každý sloup (1,5 m v každé části struktury vpravo a vlevo od podpěry);
2. Pro získání zatížení větrem na konstrukci je nutné plochu průřezu vynásobit aerodynamickým součinitelem a hodnotou rychlosti větru. Aerodynamický koeficient (konstanta) pro vertikální konstrukci je 1,4. Přijatá hodnota tlaku větru je 40 kg na metr čtvereční;
3. V našem případě dochází k tomu, že pól zažívá zatížení větrem 168 kg (3 m2 M * 1,4 * 40 kg / m2 = 168 kg).
4. Vypočítejte točivý moment působící na podpěru. Za tímto účelem se zatížení větrem násobí konstantním faktorem (168 kg * 0,8 = 134 kg / m); Po stanovení točivého momentu jej rozdělíme na hodnotu koeficientu momentu odporu - 225 (konstantní) (134 kg / m / 225 = 0,6 m);
5. Výpočty ukazují, že zatížení větrem je plně kompenzováno a plot je zcela nezávislý na větru, je nutné položit tyče do hloubky nejméně 60 cm. Pro důvěru můžete přidat 20 cm, protože samotná půda je zcela volná;

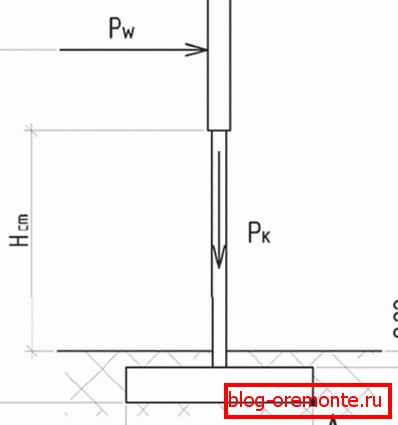

Schéma výpočtu vývěsní tabule

Tip! Chcete-li získat sto procentní důvěru v stabilitu plotu, bez ohledu na typ půdy, hladinu podzemní vody a materiál uzavírací části konstrukce, je nutné vykopat kostru do země o polovinu výšky plotu plus dalších 10 centimetrů).

1. Pokud se půdy na místě instalace struktury zvětšují během mrazu, musí být také hloubka montáže podpěrných sloupků zvětšena na 1,5 m. V místech, kde není možné prohloubení nosníků do konstrukční hloubky, jsou rohy přivařeny k sloupům, aby se rozšířila plocha podpěry;
2. V případě použití opěrek z kovových trubek pro sání je nutné nalévat je dovnitř tekutou cementovou maltou. Pro ochranu kovových trubek před korozí jsou pokryty červeným olovem;

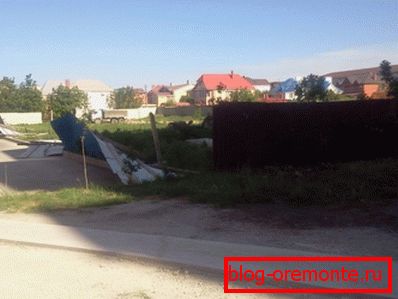

Nezohledněte výpočty

Tip! Pro prodloužení životnosti dřevěných stožárů je nutno jejich podzemní část ošetřit nafukovačem, impregnovanou (potaženou) petrolejovou-bitumenovou antiseptikou, vyhřívanou asfaltovou nebo speciální impregnácí a navinutou střechou.

1. Spodní část jámy je pokryta pískem. Podložka je pokryta cihlovou bitvou (štěrkem), pokryta země nahoře a pečlivě utlačována. Pro větší stabilitu musí být plotové sloupky betonovány.

Další podrobnosti o instalačních prvcích opěrných podpěr najdete na videu v tomto článku.

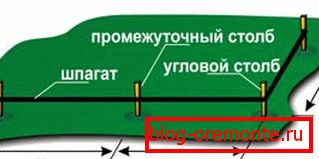

Instalace pilíře

Vypočtěte počet podpěr

Například se plánuje instalace plotu o výšce 1,6 metru s celkovou délkou 40 metrů. Úloha základny bude provedena podpěrnými sloupky, které jsou v jamkách uloženy, a uzavírací část bude vyrobena z lakovaných profesionálních listů.

Profilové trubky jsou jedním z nejběžnějších materiálů pro výrobu podpěr a rámu, protože při instalaci je vhodné použít obdélníkový průřez.

Známe parametry vlnité lepenky, určujeme počet listů, které budou potřebné pro plot.

Je-li celková šířka tohoto listu 1,18 m. (Pracovní šířka - 1,14 m.), Pak celková délka plotu dělená pracovní šířkou plechu a dostaneme hodnotu - 40 m / 1,14 m = 35,08 ks. To znamená, že pro konstrukci konstrukce o délce 40 metrů je zapotřebí 35 profesionálních listů.

Tip! Výsledná hodnota by měla být vždy zaokrouhlena nahoru.

Chcete-li vypočítat počet potrubí jako podpěru, musíte rozdělit celkovou délku nadcházejícího plotu o délku jedné části (rozpětí), která je obvykle 2,0 až 2,5 metru, a přidat jednu (40 m / 2,5 = 16 + 1). Proto je zapotřebí 17 podpěrných sloupů pro instalaci plotu o celkové délce 40 metrů a šířce průřezu 2,5 metru.

Vzdálenost podpěr

Vybraná vzdálenost mezi sloupy pro plot závisí na jejich úseku. Čím vyšší je struktura, kterou chcete budovat, tím větší je plánovaná vzdálenost mezi opěrnými pilíři, tím je trvanlivější a s větším průřezem potrubí.

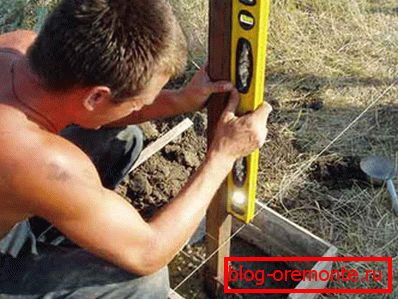

Montáž podpěr pod síťovou síť

Například pro oplocení o výšce 2 metry a šířce průřezu, také 2 metry, je třeba použít pro potrubí kruhové potrubí 76 x 4 mm nebo čtverec 60 x 4 mm nebo více.

Závěr

Pokud přesně a správně vypočítete plot, můžete výrazně ušetřit stavební materiál, stejně jako finanční zdroje.

Při výpočtu plotu jsou důležité všechny ukazatele, včetně vzdálenosti mezi plotovými sloupky, na kterých závisí stabilita a pevnost celé konstrukce.
