Posuvné brány s brankou: vytváření špiček

Brány od starověku byly považovány za tvář hostitele. Byly umístěny na erbu rodiny a síla materiálu odolávala i obléhání bouchacích strojů.

V současné době při výrobě dveří s vlastními rukama je kladen zvláštní důraz na praktičnost a schopnost automatizovat celý pracovní proces.

Výroba a montáž

Nejoblíbenější typ brány je považován za posuvný. Jsou docela snadno použitelné, praktické a nezabezpečují dostatek místa při jejich otevření. Navíc, pokud instalují další kovové branky, pak bude výsledek velmi pohodlný design.

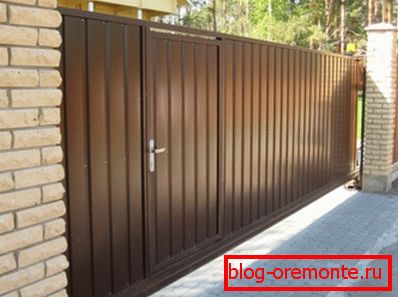

Brána zatahovací s bránou z kovového profilu

Princip provozu a požadavky na místo instalace

Za prvé je třeba poznamenat, že brána s kluzným principem otevření vyžaduje dokonale rovný povrch, na kterém budou instalovány vodítka. Je také nutné mít dostatek místa na obou stranách otvoru tak, aby tam bylo místo, kam umístit křídlo v otevřené poloze.

Proto v malých místnostech nebo s malým obvodem se používají garážová sekční vrata s integrovanými dveřmi, které nejsou tak náročné na prostor.

Nejčastěji jsou kluzné brány instalovány na připravených běžcích, které lze zakoupit samostatně v prodejnách nebo objednat. Zároveň je přidán motor, který umožňuje hladké otevírání a někdy i převodovku, aby se snížil počet otáček.

Někteří lidé dávají přednost instalaci speciálních napájecích systémů pomocí dálkových ovladačů nebo skrytých ovládacích prvků.

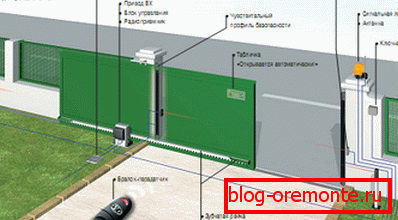

Schéma znázorňující všechny další prvky a systémy automatického otevírání

Výrobní rámec

Jedním z nejzávažnějších problémů při provozu tohoto typu dveří je vysoká pravděpodobnost zkreslení, protože musí být udržována velká plocha s minimálním počtem kovových rámů, aby nedošlo k zesílení hmotnosti celé konstrukce.

• Na základě výpočtů tuhosti a praktických zkušeností s rozpětím 4 m je nejlepší použít trubku ve tvaru 50x50.
• Za prvé, je nutné svařit rám, který bude mít parametry brány. Současně, kvůli větší spolehlivosti, někteří řemeslníci dávají přednost tomu, aby byly ve formě poloviny rovnoběžné. Rohy této konstrukce budou v uzavřeném stavu sloužit jako přídavná výztuž, která bude za spolehlivou stěnou.
• Dále je třeba umístit do žeber rámu. Současně se v instalačním manuálu předpokládá, že nejprve musí být umístěn vstupní otvor.

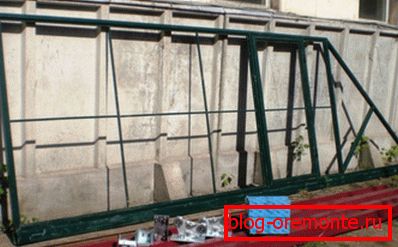

Připravený rám s nainstalovanými integrovanými dveřmi a válečky pro otevírání

• Brána by neměla být umístěna ve středu, ale neměli byste se pohybovat příliš blízko okrajů. Proto jsou zpočátku přivařeny k rámu potrubí, který je otočí z lichoběžníku na dva trojúhelníky a obdélník. V tomto případě to budou okraje samotné brány.
• Brána se nachází v metru od jednoho z těchto trubek. Její šířka je od 800 do 1000 mm, přičemž používá stejný materiál jako samotný rám. V tomto případě jsou jeho rozměry izolovány odděleně, svařováním kovu k obvodu konstrukce.
• Ukázalo se tedy, že zůstává posílení pouze 2 metrů brány, která se provádí pomocí tvarových trubek a svařuje je ve tvaru kříže nebo mřížky.

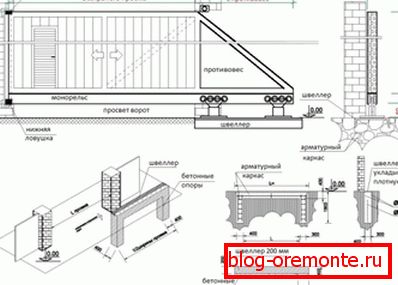

Variant kresby s některými rozměry a tolerancemi

• Poté je nutné na bránou namontovat závěsy. Obvykle cena těchto zařízení není příliš vysoká, takže byste měli vybrat spolehlivé a vysoce kvalitní díly bez uložení materiálu. Měly by být umístěny tak, aby se dveře otvíraly dovnitř, aniž by zasahovaly do normálního fungování brány.
• Pak se celá struktura ošetří neutralizačním přípravkem proti hrdzu a se základním nátěrem.

Tip! Předtím, než začnete vyrábět, musíte vytvořit kresbu. Bude snadnější pracovat na tom a ušetří tak majitele od možnosti chyby v instalaci.

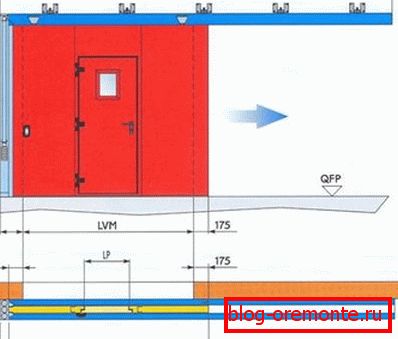

Rozložení všech prvků s uvedením základních rozměrů

Montáž mobilních a spojovacích prvků

Tento proces je základní a spolehlivost celé struktury závisí na funkci prvků otvírání.

• Především je třeba poznamenat, že pro větší pevnost a prodloužení životnosti by se měly používat pohyblivé prvky, které by měly být namontovány na dokončenou konstrukci.
• Obvykle je uvnitř každého balíčku uvedena instrukce, která podrobně popisuje, jak funguje konkrétní model. Zvláštní rámec pro něj však bude muset udělat.

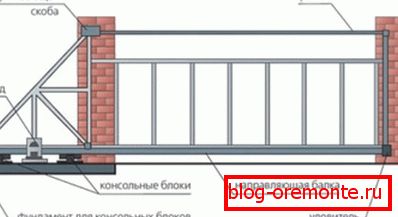

Typická instalace pohyblivých prvků na bráně

• Nejprve je třeba svařovat rám po délce brány. Pomocou speciálního upevňovacího materiálu ve formě kotevních šroubů nebo zesílených hmoždinek je upevněn na vnitřní straně plotu, na straně, kde budou brány otevřeny.
• Jako vyztužující žebro uvnitř rámu může být příčná příčka svařena diagonálně, ale tak, aby nenarušovala otvírací zařízení.
• Právě v tomto rámci je nutno montovat pohyblivé prvky výrobní výroby v souladu s provozním návodem. Potřebují namontovat páteř brány a vložit rám dveří do ní.
• Poté nainstalujte motor a ovládací prvky a skryjte dráty v oheň odolných hadicích.

Tip! Když otevřete bránu, celá konstrukce se změní v poměrně neklidné zařízení. Současně brána, která se v nich otevře, může výrazně oslabit již nestabilní polohu, oslabuje všechny pohyblivé části a zkracuje jejich životnost. Proto se doporučuje instalovat na dveře speciální ovladač, který neumožňuje automatické ovládání při jeho otevření.

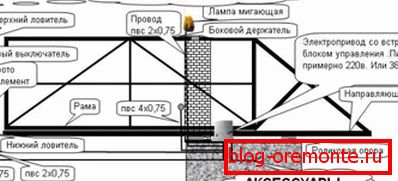

Umístění všech prvků elektrického otvíracího systému

Profilový plech

Další výroba posuvných vrat spočívá v montáži kovových profilů na rám. Obvykle se používá materiál o tloušťce 3 mm, který umožňuje vytvořit poměrně trvanlivý a spolehlivý rám.

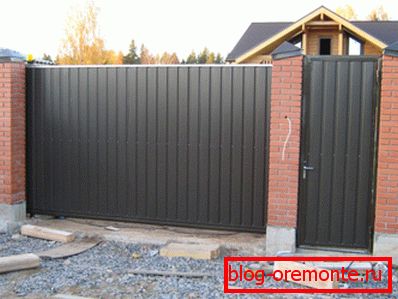

Typický kovový profil pro ploty

Samostatně stojí za zmínku skutečnost, že existuje velký počet odrůd tohoto profilu. V prodejnách stavebních materiálů najdete dokonce i speciální listy určené speciálně pro brány a ploty. Vyznačují se speciálním typem profilování a antikorozním nátěrem.

Existují také takové typy tohoto materiálu, na kterých jsou použity různé obrázky a fotografie. Současně je kvalita takového vzoru tak velká, že prakticky nezmizí na slunci a dobře toleruje různé atmosférické vlivy.

Tento plech upevněte na rám pomocí speciálních šroubů s ochranou proti otáčení nebo šroubům. Klobouky takového fixačního materiálu se obvykle vybírají tak, aby odpovídaly barvě povrchu kovového profilu a někdy jsou prostě malované.

Tip! Nejlepší je vybrat kovový profil s vytištěným obrázkem. Na bráně bude vypadat nejen krásně, ale také poskytne další ochranu. Současně cena tohoto materiálu není mnohem dražší než typ kovu pro výrobu plotu.

Kovový profil s vytištěným obrazem

Závěr

Po přezkoumání videa v tomto článku můžete s jistotou shrnout, že výroba posuvných bran je poměrně jednoduchý proces. Vyžaduje však přísné dodržování instalačních pravidel a pokynů pro otevírání prvků. Mělo by se také pamatovat na to, že k provedení práce bude vyžadovat speciální dovednosti a nástroje pro práci s kovem.
