Garážové křídlové brány - krok za krokem k vlastní výrobě

Pokud stavíte garáž ve dvoře domu nebo na jiném území, kde nejsou cizí lidé, nemá smysl stavět hlavní brány z ocelových plechů. Je mnohem rozumnější vyrobit garážové křídlové dveře z vlnité podlahy, protože jsou jednodušší ve struktuře a váží mnohem méně. Řeknu vám, jak vytvořit vlastní strukturu s minimem času a úsilí.

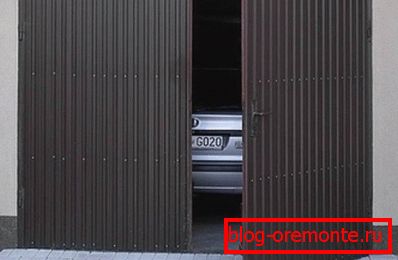

Na fotografii: tato vrata vypadají velmi atraktivně.

Popis pracovního postupu

Pokud jde o práci, může být rozdělena do několika etap, aby byl proces co nejpřesnější. Je důležité udělat vše v pořádku, pak potíže při výrobě brány, kterou nebudete mít.

Přípravná fáze

Nejprve je třeba provést přípravné práce, které zahrnují několik důležitých událostí:

• Je třeba určit optimální velikost otvoru. Pokud stavíte garáž, vzdálenost k bokům by měla být nejméně 30 cm, výška v standardní verzi je 200-210 cm a u minibusu potřebujete bránu vyšší - asi 250 cm. Pokud je budova již postavena, je třeba přesně měřit určit velikost brány, kterou uděláte;

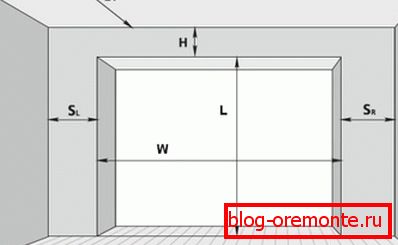

Nezapomeňte, že od okraje otvoru ke stěně by měla být alespoň 80 cm, což je důležité pro konstrukční pevnost

• Pak musíte vytvořit kreslicí kresbu, je velmi důležité pro další práci. Pokud máte náčrtek na ruce, můžete přesně vypočítat správné množství materiálu. Kromě toho jasně představíte konečný výsledek, což výrazně zjednoduší pracovní postup a umožní vám jasně pochopit, co je třeba udělat v určitém okamžiku;

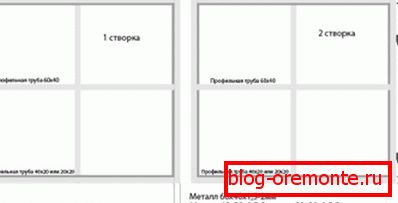

Příklad brány 4x2 metrů, jednoduchý a čistý výkres

• Pokud se rozhodnete udělat kovové houpačky garážových vrat s brankou, budete muset udělat rám mnohem silnější a posílit ho podélnými a příčnými vzpěrami. Osobně jsem nikdy neučinil takovou možnost z vlnitých podlah, ale myslím, že práce nebude těžší než u obyčejných plechů.

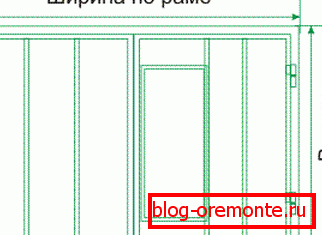

Brána vyžaduje vysoce kvalitní výztuž, což činí konstrukci těžší

Když máte dokončenou skicu, je snadné vyčíslit správné množství materiálů a součástí:

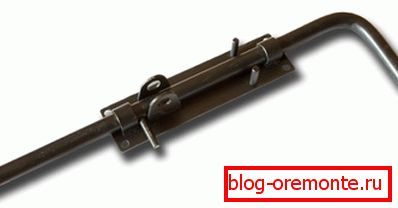

Vertikální šrouby - důležitý prvek pro spolehlivé vrata

Je to důležité! Při výběru podlahy věnujte pozornost stavu ochranného filmu, je-li poškozen, pak je s největší pravděpodobností kov poškrábán. To je nejjednodušší způsob, jak zkontrolovat poškození povrchu.

Samozřejmě, že pracovat bez konkrétního nástroje, je nepravděpodobné, že to vyřeší, pojďme zjistit, co by mělo být po ruce:

• Svařovací stroj - nepotřebuje průmyslovou verzi, dostatečně kompaktní verze 220 voltů. Samozřejmě by měly existovat elektrody o tloušťce 3 mm, což je dostatečné pro svařování tvarované trubky. Pokud nejsou žádné dovednosti pracovat se svařováním, pak je lepší zapojit odborníka nebo přítele, pokud existuje, praxe u brány není nejlepší volbou;
• V současné době téměř žádná práce s kovem nemůže dělat bez úhlové brusky nebo, jak to říkají lidé, brusky. K tomu by mělo být přinejmenším několik řezných kotoučů odpovídajících průměru a jednoho brusného kotouče, pomocí něhož lze sváry snadno a rychle vyrovnat;

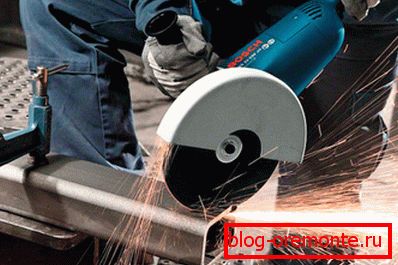

Pomocí řezacího stroje řezání kovu projde rychle a efektivně.

Je to důležité! Nikdy nepoužívejte brusič bez ochranného pouzdra a během práce vždy používejte ochranné brýle a rukavice vyrobené z husté kůže nebo textilií, abyste se co nejvíce chránili.

• Pro měření je zapotřebí lepicí páska pro přesné označení - čtverce a speciální plstěné pero, které lze použít k vytvoření jasných, jasně viditelných znaků na kovu. Pro kontrolu polohy stavby po ruce musí být i úroveň stavby;
• V žádném případě nepoužívejte bruska pro řezání profilovaných plechů, je to nejhorší možnost, protože se kov přehřívá a začne kosit s časem podél linie řezu. Lepší koupit obyčejné kovové nůžky, s nimiž lze pracovat rychle a efektivně;

Nízkoprofilový profesionální arch je dokonale řezán ručními kovovými nůžkami.

• List se upevní na rám s hliníkovými nýty, takže musíte koupit speciální pistoli. Vyberte si trvanlivou verzi s masivními rukojetí, levnými nýty se ohněte po stovkách spojů, věřte mi o své zkušenosti.

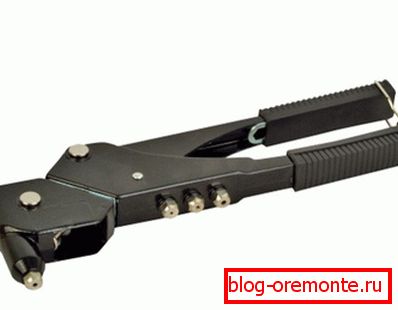

Nýtovací pistole musí být spolehlivá

Pracovní fáze

Nyní pochopíme, jak sestavit otočné brány pro garáž se všemi rukama:

• Především je nutné prořezat kusy profilované trubky pro konstrukci konstrukce, prvky mohou být hladké, pak budete muset svařovat jejich spoje a mohou být řezány v úhlu 45 stupňů, tato možnost je poněkud silnější, ale mnohem obtížnější realizovat. Pro nezkušené řemeslníky je lepší zvolit si první metodu, nezapomeňte odstranit tloušťku obou bočních stojanů od délky příčníku, protože se bude nacházet mezi nimi;

Je to důležité! Není třeba vytvářet dvojitou krabici ve tvaru profilovaného potrubí s vlnitým plechem, jako v plechovém provedení, protože hmotnost konstrukce je malá a zatížení na stěnách bude malé.

• Všechny prvky jsou rozloženy na rovný povrch, je důležité zajistit ideální geometrii konstrukce, proto tuto část práce plně zodpovědte a připravte si místo pod rámem. Umístění prvků můžete upravit umístěním čipů a dalších dostupných položek pod nimi;

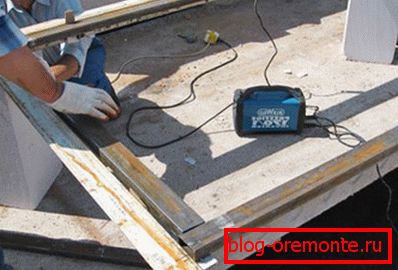

Důležité je, aby se před svařováním dokonale vymezil budoucí rám

• Dále je design svařen pevnými švy, je důležité spojit prvky vysoké kvality a zajistit maximální spolehlivost hotové krabice. Neodstraňujte hotovou konstrukci, budete potřebovat další práci;
• Poté je kov vystřižen na rámy ventilů, po kterých je nutné je položit na povrch i na ně a uděláme to kompetentně: rozložíme strukturu uvnitř krabice, pomocí čipů vytvoříme stejné mezery mezi prvky, po nichž můžete zachytit prvky bodovým svařováním, abyste je získali;

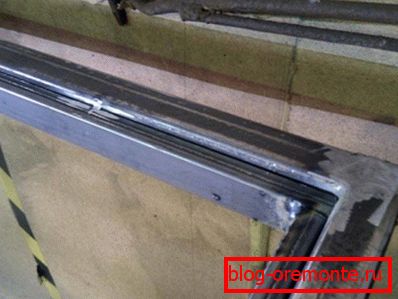

Rámeček je nejlepší vyzkoušet uvnitř box brány

• Po tom, co jsou všechny prvky bezpečně svařeny (nezapomeňte na propojky na listu), musíte jemně očistit všechny švy pomocí brusky;

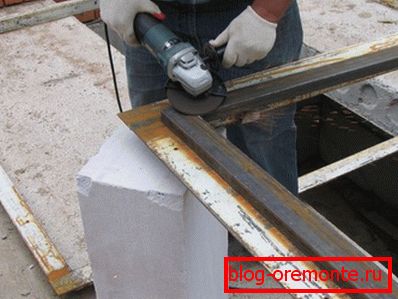

Čištění se provádí pomocí brusky a brusných koleček

• Dokončené prvky jsou opět upravené, po kterých je nutné smyčky nastavit, je důležité je uspořádat co nejrovnoměrněji. Poté jsou tyto prvky přilepeny, konstrukce může být rozebrána pro pohodlí a závěsy mohou být spolehlivě svařeny, musí být udržovány velmi bezpečně, protože nesou hlavní zatížení;

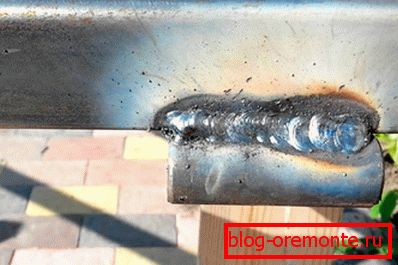

Svářecí závěsy jsou nejspolehlivější.

• Samostatné části konstrukce jsou opatřeny nátěry, které je chrání před korozí, a to před fólií s profilováním a montáží, abyste mohli zpracovávat prvky ze všech stran. Pro práci je vhodná barva s nátěrem, která dokonale chrání kov před korozí a nevyžaduje speciální povrchovou úpravu;

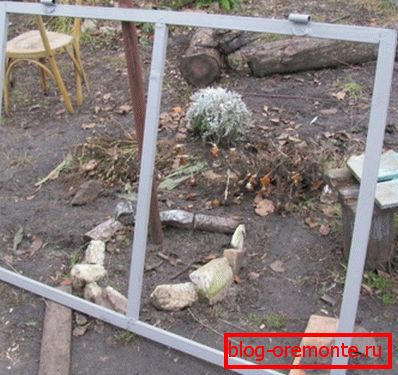

Nezapomeňte namalovat svařované výrobky.

• Obložení parapetů s profesionální tabulí začíná řezáním materiálu na požadovanou velikost, pokud jste si zakoupili požadované konfigurace, zjednodušuje to proces. Pak je třeba položit rám a nastavit list tak, jak bude připojen, po kterém budete muset vyvrtat otvory pro nýty, průměr závisí na tom, jaké upevňovací prvky budou použity. Nejlepší je použít nýt o průměru 4 mm a pro něj je použito 4,2 mm vrták;

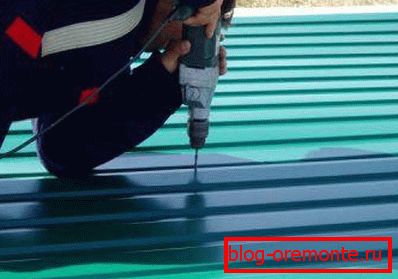

Otvory jsou vyvrtány po 15-20 cm, budete muset hodně vrtat

Tip! Můžete použít nýty z obyčejné oceli, můžete najít barevné možnosti, jsou mnohem dražší než ty standardní, ale na povrchu nejsou téměř viditelné.

• Profesionální upevnění nýtů na plech je rychlé a snadné, díky tomu je k tomu použito nýtovací pistole. Proces můžete snadno zjistit tak, že přečtete pokyny na obalu nástroje.

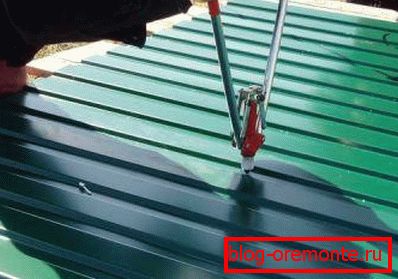

Nýty fixují velmi bezpečně profilovaný plech

Pokud jde o instalaci, popsal jsem to podrobně v jednom z recenzí, zde uvádím pouze hlavní kroky:

• Hammerování hypoték do zdi;
• Umístění rámečku pomocí úrovně;
• Svařování krabičky na hypotéku;
• Závěsné křídla a kontrola závěsných křídel.

Pokud to uděláte správně, konstrukce vydrží desetiletí a jedinou opravou, kterou lze vyžadovat, je nátěr kovových dílů k ochraně proti korozi.

Dalším bodem, který je třeba řešit, je instalace automatizace. Pokud následně nebo okamžitě uvedete pohony do otvoru směrem ven, musí být do rámu namontováno vyztužení žebra na místě, kde jsou instalovány konzoly. Důležité je to předem, protože je velmi problematické svařit profilovanou trubku s hotovým produktem a profilovaný plech se přehřívá a lak může opustit.

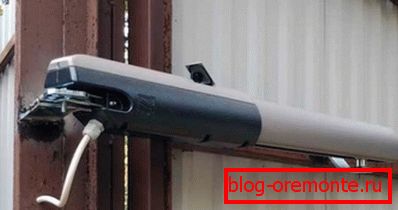

Pohon musí být připojen k výztuži, jinak se brána v průběhu času jednoduše deformuje.

Závěrem bych chtěl poznamenat, že cena brány, kterou sami vybíráte, bude nejméně dvakrát, nebo dokonce druhá nižší, protože tento druh práce stojí více než použité materiály.

Takové brány budou vhodné jak pro dřevěné budovy, tak pro stavby z pěnobetonových bloků a pro garáže sendvičových panelů, protože jejich hmotnost je malá a zatížení nosných konstrukcí bude minimální.

Závěr

Doufám, že tato jednoduchá instrukce vám pomůže porozumět problému vybudování brány z profilovaného plechu a vyhotovíte vysoce kvalitní konstrukci bez zapojení specialistů. Video v tomto článku vám pomůže ještě lépe porozumět procesu, a pokud máte jakékoliv dotazy, požádejte je v komentářích pod recenzí.
