Elektromagnetický zámek na bráně: výběr a instalace

Při výběru zařízení, které chrání domácnost před nežádoucími hosty, stojí za to zvážit takovou možnost jako magnetický zámek na bráně. Takové uzamykací systémy jsou nejčastěji instalovány na kovových dveřích ve schodišti, ale jsou také docela vhodné pro brány venkovského domu.

Níže popisujeme zařízení elektromagnetické zácpy a také několik tipů pro samoinstalaci.

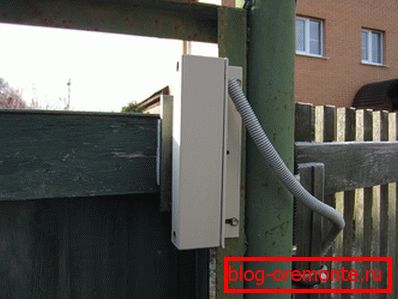

Brána s magnetickým blokovacím zařízením

Obecné informace o magnetických zámcích

Návrh a princip činnosti

Všechny elektromagnetické zámky na bráně fungují na stejném principu:

• Základem zařízení je elektromagnetická cívka s ocelovým jádrem, které vytváří magnetické pole.
• Cívka jádra je namontována na horní straně integrovaného rámu a připojena k řídicímu zařízení.
• Když se na magnet aplikuje napětí, je přitahována protikotová deska připevněná k bráně brány. Nejčastěji se vyrábí nerezová ocel s antikorozním povlakem z niklu nebo chromu.

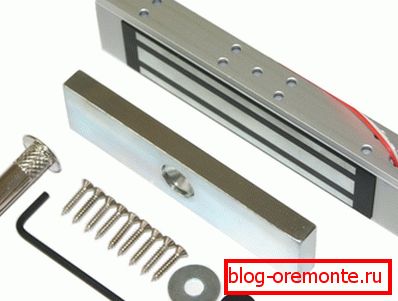

Kompletní sada nejjednoduššího modelu

Podle návrhu jsou magnetické zámky rozděleny do dvou velkých skupin:

• Holding - nejčastější odrůda. Jedná se o tyto konstrukce, které lze instalovat na vrata na ploty v soukromých domácnostech i na jiných místech (například sekční garážová vrata s integrovanými dveřmi mohou být vybavena zádržným zámkem). Chcete-li zvýšit bezpečnost, můžete připojit několik zařízení, které drží zařízení kolem obvodu brány.
• Střih - složitější modely. U těchto zámků není magnetem zajištěno zadržení otevírací klapky, ale fixace jazýčku. Střihací zařízení jsou drážkovaná, a proto jejich použití při vybavení brány v plotech je poněkud omezené.

Model střihu

Obě zadržovací a střihové konstrukce jsou ve většině případů označeny indexem "ML", po kterém je pomlčka použita k označení úsilí o otevření zámku v kilogramech. Například model ML-100 znamená, že pro otevření zácpy je nutné použít sílu vytažení alespoň 100 kg.

"Výkon" hradu je jedním z rozhodujících faktorů při jeho výběru. U integrovaného zařízení stačí nainstalovat zařízení s odtrhávacím indikátorem o hmotnosti 150-200 kg

Výhody EM zácpy

Konstrukce tohoto typu jsou oblíbené z několika důvodů:

• Jsou jednoduše namontovány a připojeny a během provozu jsou charakterizovány nenáročností a snadnou údržbou.
• Spolehlivost těchto schémat je velmi vysoká a jako zámek na bráně nebo bráně se zcela vyrovnávají se svými povinnostmi.
• Jednoduchost ovládání zařízení je dalším nesporným plusem. Pokud nainstalujete systém vzdáleného otevírání (jeho poměrně vysoká cena je více než kompenzovaná pohodlností), pak můžete poskytnout přístup na vaše území bez opuštění vašeho domova.

Existuje pouze jedna významná nevýhoda, ale v některých situacích může být kritická. Faktem je, že pro elektromagnetický zámek pracuje brána s elektřinou a pokud se ve vaší lokalitě vyskytuje často nedostatek elektřiny, pak stojí za to nainstalovat záložní zácpu na bránu.

Nezávislá instalace

Instalace zařízení

Výrobce elektromagnetických blokovacích zařízení zpravidla dodává s dostatečně podrobnými pokyny pro instalaci a připojení.

EM zámek instalovaný na branku je poměrně jednoduchý. Instalační proces spočívá v upevnění všech prvků na samotné brance a na rámu, stejně jako při připojení elektrických součástí k jedinému systému.

Zde je návod, na kterém prakticky každý z nás může nainstalovat zámek s vlastními rukama:

• Nejdříve nainstalujte hlavní část zámku na integrovaném rámu. K tomu do kovového rámu pomocí vrtáku dělají otvory, ve kterých upevňujeme zařízení samořeznými šrouby.

Montážní schéma

Tip! Otvory by měly být menší než průměr kovového šroubu - proto zajistíme větší spolehlivost fixace.

• Poté upevníme vratnou tyč, která je součástí soupravy, k bráně brány. Spolehlivěji připevňujeme "zadní výklop" - čím účinnější bude křídlo zavírat.
• Další částí naší práce je instalace čtečky. Čtečka může být instalována jak na křídle, tak i na samotném plotu. Chcete-li chránit před poškozením drátu z čtečky, je lepší projít dírou skrytou za pouzdrem.
• Samostatně připojujeme řídicí jednotku přístupu. Tato část návrhu je zodpovědná za rozpoznávání signálů z karet nebo klíčů a po otevření křídla automaticky vypíná sílu magnetického systému.
• Na vnitřní straně listu nebo na samotném plotu je instalováno tlačítko, které otevírá zámek zevnitř.

Dávejte pozor! Pro zlepšení spolehlivosti pojistných prvků doporučují odborníci, aby nainstalovali jak samotný zámek, tak jeho protistranu co nejblíže k rohu křídla. Přemístění konstrukce do středu nože přispívá ke snížení brankové síly.

Připojení

Když jsou fixovány hlavní konstrukční prvky, můžete začít spojit zácpu.

• U většiny modelů zámků na trhu je typické použití napětí 12 voltů, proto je třeba dbát na to, z jakého kabelu bude zařízení napájeno.

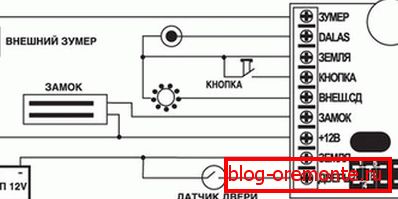

Schéma zapojení regulátoru

• Do svorek zámku a čtečky jsou připojeny dráty (mohou být součástí sady příslušenství a lze je zakoupit samostatně). Optimální kabel pro použití je typ VVG-NG 2x1.5.
• Pro ty části brány, které obdrží kabeláž, upevněte plastový kryt kabelu.

Kabelové kanály

• Vodiče jsou uloženy v pouzdře, upevněny a připojeny k přívodnímu kabelu.

Tip! Použití nepřerušitelného napájení výrazně zvýší účinnost zařízení.

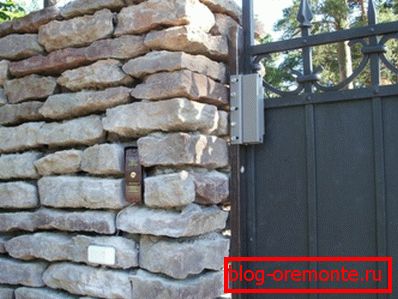

Instalované zařízení

Závěry

Jednoduchá instalace a údržba, poměrně kompaktní (jak je vidět na fotografiích uvedených v článku) a spolehlivé elektromagnetické uzavírací komplexy budou sloužit jako vynikající ochrana vašeho soukromého domova. V každém případě jsou už mnohokrát nadřazeny tradičnímu hekku! V prezentovaném videu v tomto článku najdete další informace k tomuto tématu.
