Brány z profilovaného plechu: 2 dokončené projekty

Tento článek je o tom, jak vytvořit vlastní bránu z profesionálního listu. V tom budu mluvit o dvou projektech realizovaných v mém domově a v domově mých blízkých příbuzných. Dále se budeme zabývat několika technickými problémy, které by mohly vzniknout při realizaci projektu, a vyvstane jejich řešení. Takže začneme.

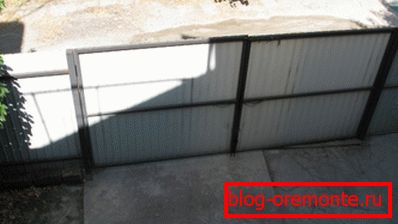

Vstupní brána na nádvoří mého domu: celkový pohled z balkonu.

Můj projekt

Mým úkolem bylo ohradit malý přední dvůr domu a uspořádat nejvhodnější vstup a vstup do něj. Jako způsob, jak tento úkol splnit, byl vybrán plot z profilovaného plechu na svařovaném rámu z profesionální trubky s křídlovou brankou a brankou.

Proč profesionální list

Zde jsou argumenty, které mě vedly při výběru materiálu.

• Díky povlaku zinku a polymerové vrstvě je profesionální fólie poměrně odolná, překračující v tomto parametru nějaký dřevěný plot s dřevěnou brankou;
• Je výrazně levnější než beton eurofence nebo kamenný plot. se všemi svařenými branami z prutů nebo ocelových plechů (zejména s kováním);
• Vyžaduje téměř žádnou údržbu.. Péče je omezena na pravidelné mazání stropů a šroubů. Pro tento účel používám použitý motorový olej, který snižuje náklady na nulu;
• A plot, brána a brána jsou zcela neproniknutelné k názorům ostatních. Odkrývání mého dvora, aby všichni viděli, se všemi soustrastmi vůči sousedům, nebyl v mých plánech;
• Chcete-li překonat plot profesionálního listu - spíše ne triviální úkol díky svým ostrým hranám.

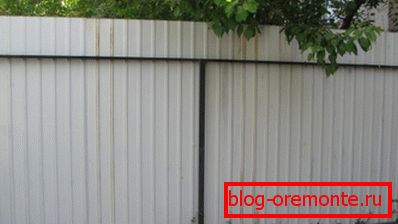

Ostrý okraj profesionálního listu vyčnívajícího za rámeček zabrání útočníkovi překonat to.

Mimochodem: u dveří opouští rámeček obklopený profilovou fólií kolem obvodu, takže je mnohem snazší vynutí samotnou bránu.

Rozměry

Houpající brány mají celkovou šířku 4 metry, což je dostatečné pro vozidlo pod úhlem. Každá klapka má šířku dva metry.

Výška plotu - 2 metry. Šířka brány je 90 cm. Umožňuje vám bez problémů nést vozík, abyste mohli do dvora vstoupit na kole nebo skútru.

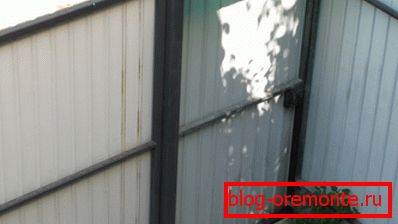

Houpající brána poblíž brány.

Hlavní uzly

Vzhledem k tomu, že instalace plotu byla provedena před více než třemi lety, nemám možnost nahrát fotografie ukazující pořadí akcí pro její vytvoření a instalaci. Pokusím se však tuto chybu kompenzovat zachycením všech hlavních součástí struktury.

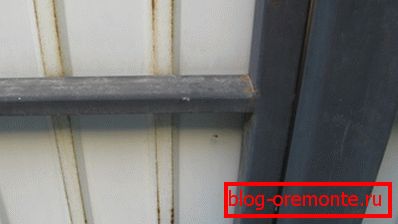

Rám brány.

Rám ventilů je vyroben z průměru 40x40 mm. Jumper uprostřed nevykonává funkce ložisek a je potřebný pouze k zajištění horizontální tuhosti konstrukce (jednoduše řečeno, aby se křídlo neohýbalo větru). Jeho velikost je 20x40.

Poznámka: křídlo nezaskočí ani bez vyztužení. Na rozdíl od čalounění desky, profesionální fólie sama o sobě poskytuje tuhost ve svislé rovině.

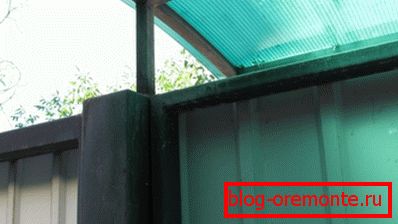

Pilíř.

Nosné sloupy - od profesionální části potrubí 80x80. Tato část eliminuje deformaci při jakémkoli přiměřeném zatížení a silným nárazem větru (zimní období v Sevastopolu je období větru).

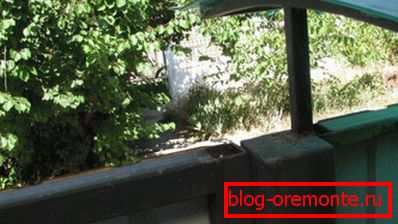

Horní konec sloupku.

Z výše uvedených sloupů jsou pokryty 3 mm tlusté svařované desky. Zástrčky odstraňují nahromadění vody uvnitř sloupku a jeho zrychlená koroze. Vertikální sloupky rámu křídla jsou otevřené v dolní části a nahoře: voda uvnitř v trubce nezůstává.

Rukojeť na bráně křídla.

Rukojeti jsou vyrobeny z obyčejné hladké výztuže 12 mm. Návrh byl navržen s těsným rozpočtem, bezprostředně po pohybu a byl čistě funkční: krása musela být obětována za záchranu.

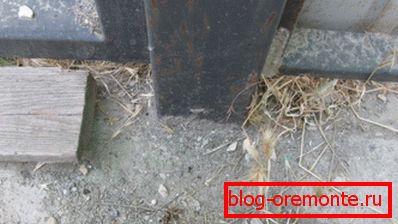

Stojan, na němž je pravé křídlo brány a brána opřena, je betonem v zemi.

Betonování se provádí následovně:

1. Vykopněte nebo vyvrtejte otvor nejméně o jeden metr hluboký;
2. Pilíř je instalován přísně pomocí olověné linie a naplněn sutinami;
3. Rozdrcené ucpávání s kontinuálním řízením polohy pilíře;
4. Jímka je naplněna tekutou cemento-pískovou maltou v poměru 1: 1,5 - 1: 2. Velké množství pojidla kompenzuje přebytečnou vodu a nevyhnutelnou filtraci cementového mléka do půdy.

Navíc: tato instrukce vám umožní rychle začít používat bránu - silnější řešení se rychleji uchyluje. Pokud je poměr písku a cementu M400 1: 1, můžete otevřít bránu ještě další den, masivní dveřní list - po 3 dnech.

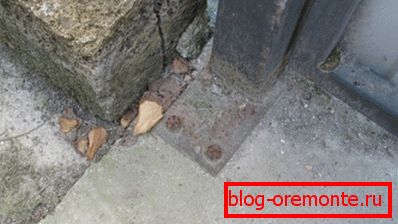

Druhý sloup je upevněn na kotvě.

Druhý pilíř s levým křídlem visícím na něm spadl na desku pokrývající žumpa.

Metoda montáže byla nakreslena sama:

1. Na konec potrubí je svařena ocelová plošina o tloušťce 4 mm;
2. Pro upevnění byly použity čtyři kotvy o rozměru 100x12 mm.

Tento způsob instalace je atraktivní, protože umožňuje bezprostředně po instalaci použít křídlo bez pauzy o nastavení řešení.

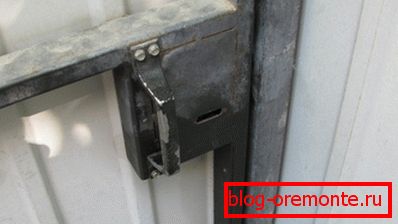

Vložte zámek.

V bráně je nainstalován zámek s plochým zámkem pod klíčem dvuhborodochny. Krabice ho chrání před vodou v dešti a sněhu. Bohužel, to plně nezabraňuje: v vzácných mrazech na Krymu mechanismus několikrát zmrazil a potřeboval zahřát.

Rukojeť je namontována přímo na zámkovou skříň a zajištěna kovovými šrouby.

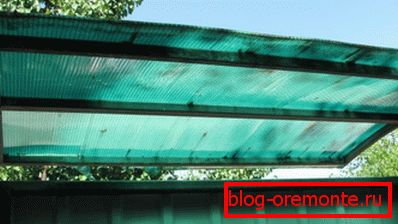

Střecha nad branou.

Z výše uvedeného je zámek a brána chráněny kompaktním (50 cm) vrchlíkem vyrobeným z buněčného polykarbonátu na svařovaném rámu z trubky o průměru 20x20 mm. Bohužel, materiál nebyl vybrán velmi dobře: nedostatek úplné ochrany před ultrafialovým zářením vedl k tomu, že ve třetím roce služby se polykarbonát začal zhoršovat.

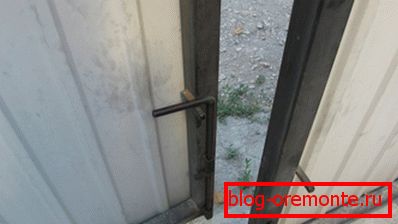

Spodní šrouby ventilů.

Šrouby jsou vyrobeny ze stejné hladké výztuže 12 milimetrů. Zastávky umožňují upevnění otevřených šroubů v horní poloze - od čtvercového sloupce o rozměru 10x10 mm. Závěsy jsou vyrobeny z třímilitrové oceli plechu ohnuté ve tvaru písmene "P".

Je zajímavé, že s uzavřenými uzávěry jsou záchytné šrouby umístěny nad deskou pokrývající žumpa, jelikož je v betonu prostě vrtá pár otvorů.

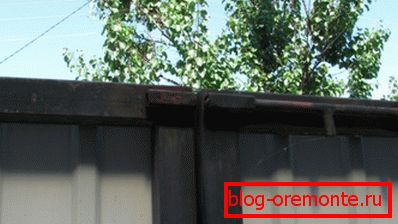

Horní šroub.

Horní šroub spojuje dveře brány mezi sebou a zavírá pouze v silném větru. Odstraňuje chvění ventilů při nárazu.

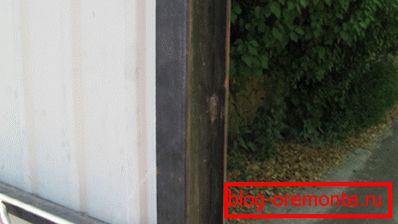

Roh na vnějším křídle.

Stlačený na rámu vnějšího křídla vratového rohu uzavírá mezera mezi dveřmi před zvědavými očima venku.

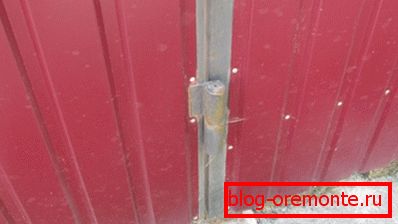

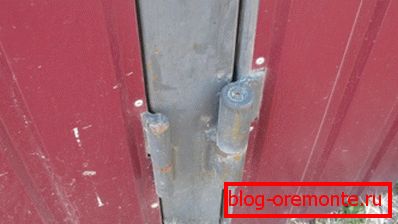

Křídlo vrata brány.

Záhyb pod profesionálním listem trochu váží; nicméně masivní přístřešky opracované z tlusté tyče na soustruhu jsou ještě přednost před ní. Střecha se vaří po celé výšce následným čištěním švů. Montáž na několik náplavů je zde nepřijatelná: zhroutí se v jedné nebo dvou sezónách.

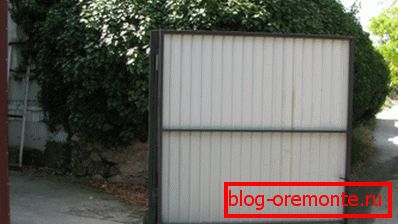

Brána se otevírá ven.

Důležitým bodem, který se zdá být samozřejmý: na malém nádvoří by se dveře vrat měly otevřít ven. I na úzké ulici. V opačném případě, když křídlo zatáhne do auta, nemůže být jednoduše uzavřeno.

Zaměřím se na tuto pozornost jen proto, že původně můj návrh výkresu zahrnoval dovnitř otevřené křídlo, které by vytvářelo minimální zásahy do vozidla, které prochází po ulici. Jak bude takový systém fungovat, pokud máte vlastní auto, nepřišla ke mně hned.

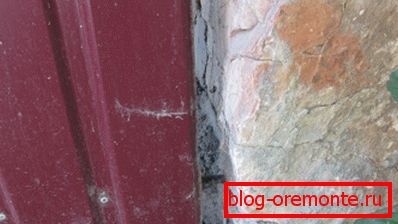

Upevnění extrémního stojanu na kamennou zeď.

Krajní opěrný sloupek je připevněn k kamenné zdi, která hraničí s mým dvorem, a to mimořádně jednoduchým a výjimečně spolehlivým způsobem:

1. Otvory jsou vyvrtány ve stěně vrtákem o průměru 10 mm;
2. Poté jsou roztaženy na vrták do betonu 11 mm. Bohužel, bery takového průměru nejsou v prodeji;
3. Na otvory jsou vroubeny otvory o průměru 12 milimetrů, na jedné straně ostřené.
4. Tyče jsou přivařeny k extrémní přední části plotového rámu.

Tip: je mnohem jednodušší upevnit stojan na hladkou svislou stěnu se dvěma až čtyřmi kotevními šrouby.

Cíle branky.

Pro bránu bylo použito stejného krytu pro svařování, jako u brány, ale menší.

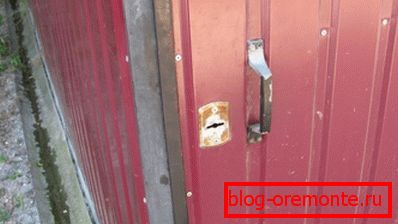

Kryt krytu pod klíčem.

Standardní podložka ze zámku je připevněna na horní straně profilovaného plechu dvojicí nýtů - stejných, které upevňují oplocení a výplň brány.

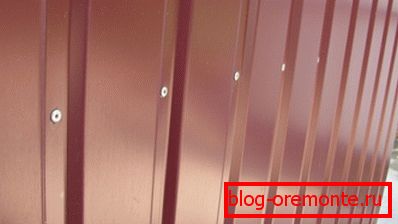

Profesionální upevnění plechu.

V mém případě nebyly kovové šrouby, ale nýty byly vybrány pro upevnění profilovaného plechu k rámu. Důležitý bod: musíte opravit každou vlnu. V opačném případě se ve větrném povětrnostním plášti chrastí.

Pro úzkou ulici

Délka plotu mi nedovolila instalovat posuvnou bránu. Zatím, pro úzkou uličku, je to ideální řešení: v otevřené poloze křídlo (nebo křídlo) nezasahuje do provozu ani uvnitř ani mimo nádvoří.

Zde je ukázka takové konstrukce, která se uskutečnila (i když spíše nemotorně) v domě vedle mě.

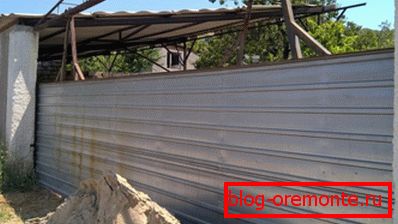

Zatahovací dveře z profilovaného plechu: celkový pohled.

Šířka jedné klapky je 5,5 metru. S malou rezervou překlenuje mezeru v kamenném plotu.

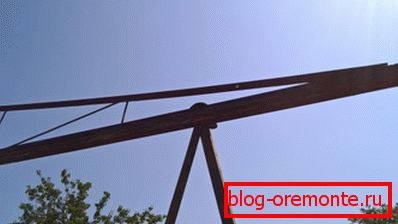

Pohled na závěsný list z ulice.

Hmotnost křídla je rozdělena na dvě závěsy s válci, které spočívají na nosníku nad otvorem.

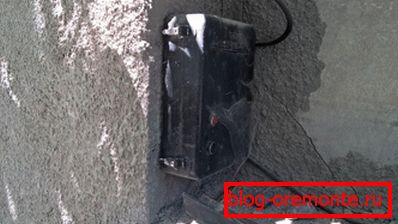

Ovládací panel.

Brána je elektrifikována a otevírá se dálkovým ovládáním. Má pouze dvě tlačítka; žádné koncové spínače nejsou k dispozici.

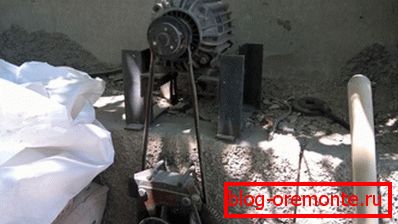

Pohněte křídlo.

Výkon motoru - 2 kilowatty. Otáčení na řemenici, navíjející se na ocelovém kabelu pro pohon křídla, je přenášeno pásem.

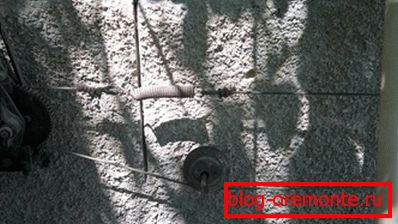

Napínací uzel.

Chcete-li vyloučit propíchnutý kabel, majitel mu poskytl tuhou pružinu a další opěrný válec.

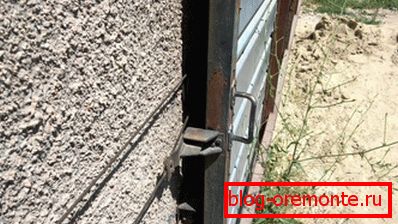

Upevnění kabelu k posuvné bráně.

V místě připevnění k okennímu křídlu je kabel tažen spolu s dvojicí ocelových plechů o tloušťce 4 mm a běžným šroubem.

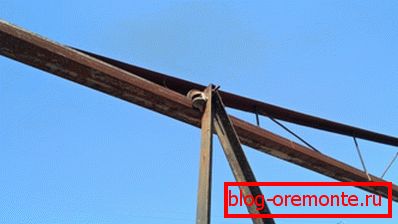

Odpružení: vnitřní pohled.

Každé zavěšení je vybaveno dvojicí válečků. Společně eliminují jakýkoli posun křídla vzhledem k vodítku.

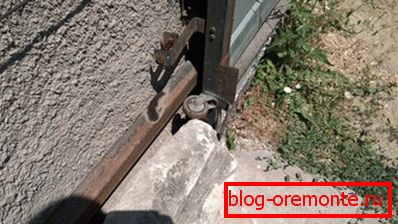

Dolní opěrný válec.

Spodní válec nedovoluje, aby se křídlo odchýlilo od svislé polohy směrem ke stěně a opřelo se o okraj otvoru. Odchylka od vertikální polohy v opačném směru eliminuje vlastní hmotnost brány.

Technické problémy

Není-li žádné svařování

Okamžitě uvedu: pevná brána na kovovém rámu s profesionálním pláštěm nemůže být vyrobena bez svařování. A rám a závěsy jsou připojeny pouze a výlučně s jeho pomocí. Rámeček plotru se však snadno skládá z pozinkovaných spojovacích prvků pomocí šroubů nebo šroubů.

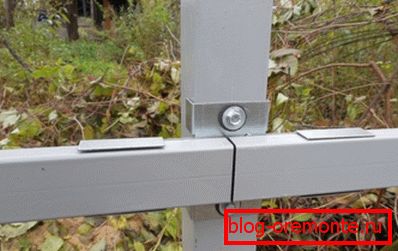

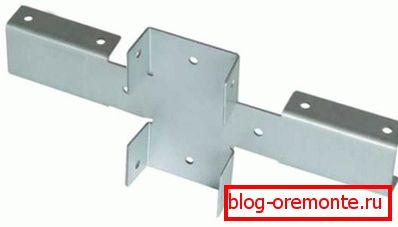

X-držák určený k montáži zpoždění.

Upevněte žlaby na tyč na šrouby.

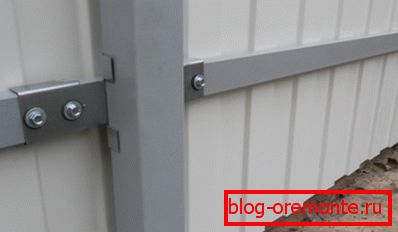

Recept plot plot: vnitřní pohled.

Tip: Při montáži použijte samořezné šrouby s pryžovými podložkami. Nedovolí, aby se spojovací prostředky dostaly z vibrací kvůli nárazům větru. Alternativním řešením je upevnění na šrouby se zápustnou hlavou a pojistné matice.

Udělejte mi krásu

Kované železné vrata s profesionálním listem vypadají mnohem velkolepější než užitková konstrukce profesionálního potrubí. Nicméně manuální výtvarné kování se nijak neliší od levnosti: minimální cena zakázkových bran je asi 80 000 rublů.

Kompromisem bude výroba vrat potrubí s kovanými prvky svařenými do rámu.

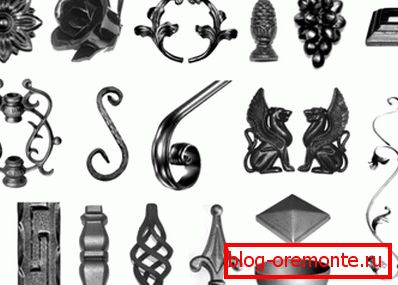

Kované ozdoby pro ploty, brány a ploty.

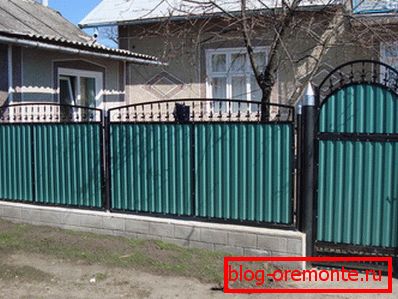

Na fotografii - brána s designem detailů z kované oceli.

Závěr

Doufám, že mé pokorné zkušenosti pomohou respektovanému čtenáři vytvořit svůj vlastní projekt. Další informace o tom, jak mohou být brány z profilovaného hárku zobrazeny, naleznete v tomto článku. Ocením vaše přírůstky a připomínky. Úspěchy!
