Brána z řetězu ve 3 stupních - jednoduše, rychle a krásně

Ne každý má možnost objednat krásné kované železné vrata, a to není vždy nutné, někdy brány z řetězu vypadají mnohem vhodnější. Výrazné úspory materiálu a schopnost provádět veškerou práci samy o sobě přimějí výrobu brány také nákladově efektivní událost.

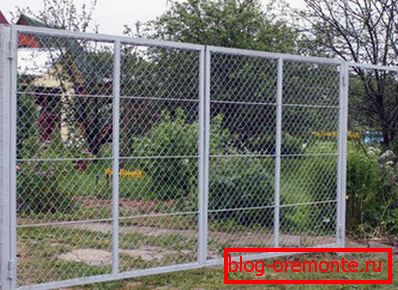

Brány z sítě

Myslíme nad designem a vybereme materiál

Pro výrobu a montáž brány budou potřebovat:

  • ve tvaru trubice - tvoří kostru konstrukce, obdélníkový nebo čtvercový úsek je vhodný při montáži. U vnějšího rámu je možné vzít potrubí velkého průřezu přibližně 50 x 40 mm nebo 60 x 40 mm pro vnitřní můstky, můžete si vybrat potrubí tenčí - 20x30 mm. Alternativně může být rám vyroben ze dřeva, ale tuhost a trvanlivost konstrukce bude nižší než tuhost kovu;

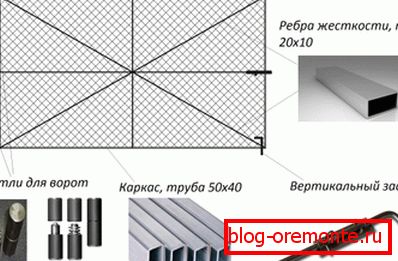

Hlavní prvky brány

Dávejte pozor! Brány by měly být obtížné, ale zároveň velmi těžké, nepotřebujeme na závesy žádné další zatížení. Vzhledem k tomu, že rám budeme pokládat síť jako síť, hmotnost konstrukce by neměla překročit 70-100 kg.

  • budeme rám rám s síťkou. Pokud se nenachází řetězová vazba, můžete použít vše od polykarbonátu a kovové dlaždice ke dřevu;
  • budou potřebovat nejméně 4 přístřešky, křídlové brány budou vyžadovat 2 přístřešky na každém listu;
  • také potřebují alespoň nejjednodušší zámek / uzávěr.

Vzhledem k pracovním podmínkám sítě je nejlepší koupit pozinkované. Ochranný povlak jej ochrání před korozí. A nejlépe je namalovat kov s ochrannou barvou hned po montáži, takže rzi je zaručeno, že nenajde mezeru.

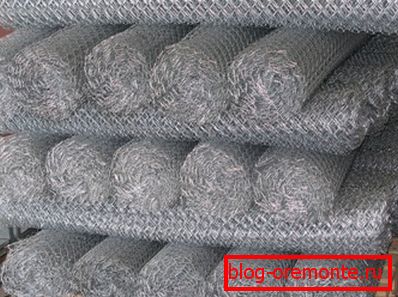

Na pozinkovaném řetězovém článku

Pokud jde o stavbu, neexistují žádné zvláštní obtíže, křídelní základna je obdélník nebo čtverec, sestavíme ji z potrubí velké části. Ale sama o sobě bude taková struktura křehká a pokud nebude zesílena, i malé zatížení větrem způsobí v rozích deformace.

Abyste tomu zabránili, jsou propojky instalovány z potrubí menší části. Výsledkem je, že při zkroucení tuhosti se výrazně zvětšuje. Nejlepším řešením je umístit výztuhy diagonálně a uprostřed rámu.

Montáž a instalace

Typicky jsou tyto brány umístěny jako zahrada, vzhled chaty jsou nepředstavitelné, ale v zemi to není nutné. Proto budeme vycházet ze skutečnosti, že všechny práce vykonává jedna osoba.

Montáž rámu

Potrubí lze řezat i pomocí brusky, a to i s ruční pilou na kov, hlavním úkolem je neztrácet velikost. Nejtěžší věcí v této fázi je pozorování geometrie, je nutné položit obrys listu brány na rovný povrch a začít svařováním.

Dávejte pozor! Položení rámu na zem a svařování v této poloze nestojí za to. Je lepší se podílet na výrobě přístaviště pro stavbu, které se skládá z několika malých lavic, které jsou instalovány tak, aby jejich povrch byl ve stejné rovině.

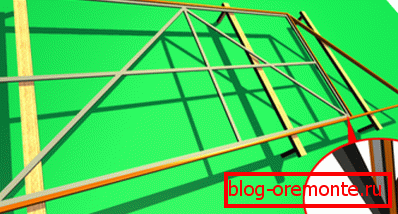

Na něm je instalována skluznice a rám

Na svařování nejsou žádné zvláštní tajemství, rád bych vám doporučil, s výjimkou případu, kdybyste odstranili místo kloubu z barvy. Brány pro dávkování z řetězu by měly být chráněny před vlhkostí a otvory na koncích - potenciální slabé místo v celé konstrukci. Pokud je jednoduše vaříte, vnitřní prostor potrubí nebude větrán, což nakonec vytvoří ideální podmínky pro vnitřní korozi.

Proto postupujte následovně:

  • v horní části (kde hrozí nebezpečí srážek, které vstupují dovnitř trubky), jsou konce potrubí omyty v úhlu 45% a vařený zadek;

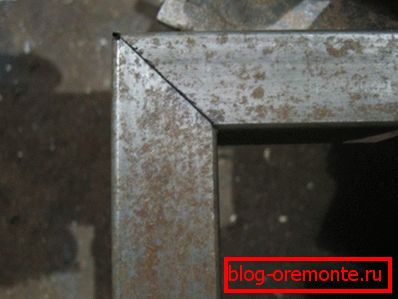

Horní rohy se svařují v úhlu 45 °

  • ve spodní části jsou otvory otevřené a vnitřní prostor rámu je prostřednictvím nich odvětráván.

Před a po svařování jsme si jisti, že řídíme geometrii křídla. Stačí natáčet až 0,5-1,0 cm její diagonály. Šikmo bude okamžitě vidět.

Závěsy dveří

Musí být dostatečně silná, aby odolala zatížení ventilů. Brány pro dávání z síťoviny řetězu, přestože váží jen málo v porovnání s kovanými protějšky, ale několik desítek kilogramů bude stále působit na závěsy v průběhu celého životního cyklu.

Ze správného výběru závěsů a jejich instalace závisí nejen trvanlivost brány, ale také úhel, se kterým se budou otvírat. Ne tak dávno se můj soused udělal podobnou chybu - kvůli nesprávné instalaci závěsů, brána se otevřel ještě méně než 90 °, vzhledem k tomu, že je nedal příliš široký, takže oblast nebyla příliš pohodlná.

Brány z sítě рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

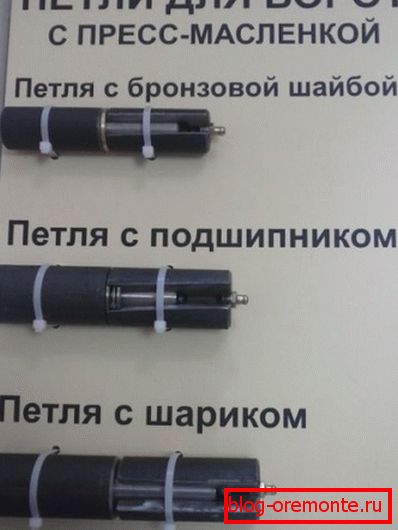

Různé varianty závěsů

Úhel otevření závisí na tom, jak bude smyčka umístěna. Jedinou správnou volbou je ve směru otvírání křídlových brán, jsou závěsy připevněné k samotnému okraji rámu tak, že? průměru, která vyčnívala za rám. Tím se zabrání mezery mezi rámem brány a sloupkem a úhel otevření bude větší než 100 °.

Pokud jde o upevnění, je nutné připevnit rám závěsu v době jeho sběru (tj. Na skluzu), věnujeme zvláštní pozornost vyrovnání horního a spodního závěsu. Při vaření smyček bude zapotřebí montáž, takže je nejlepší, aby to bylo provedeno ještě před svařováním výztuh do rámu.

Zakrytí rámu a instalace zácpy

Nejspolehlivější možností montáže sítě je její svařování po obvodu rámu. Někteří řeší tuto záležitost jinak, například pomocí plastových kravat nebo drátu - síť je jednoduše vázána po obvodu. Ale taková vazba je nespolehlivá, vazby se mohou snadno zlomit a drát bude rezavý.

Proto doporučuji zaměřit se na svařování oka na rám. Jediným problémem je, že svařovací stroj jednoduše perezhuet drát sítě, proto podél obvodu rámu prochází kovovou tyčí přes mřížku, která je přivařena k profilové trubce. Stejně to můžete udělat i pomocí vyztužení.

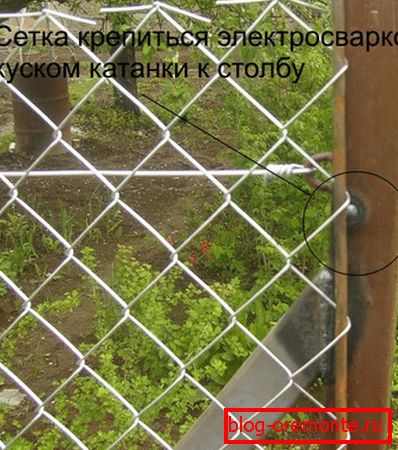

Tyč je přivařena k rámu

Zácpy si vyberou nejjednodušší - visací zámek a šroub zevnitř. Pokud se křídlo ukázalo jako poměrně dlouhé, můžete položit pár svislých šroubů dole. Smyčky jsou přivařeny k rámu a potrubí s vnitřním průměrem nepatrně větší než šrouby jsou betonovány do země, trubky jsou pak odříznuty v rovině se zemí.

Posledním krokem je důkladné zpracování svarů a jejich nátěry ochrannou barvou.

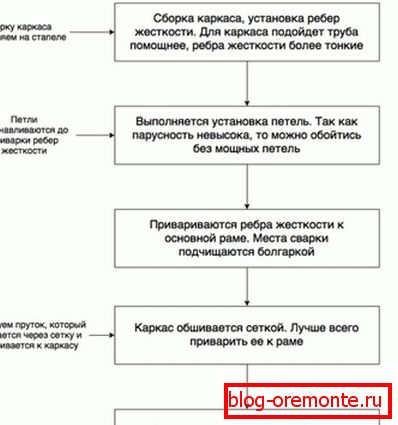

Hlavní etapy práce

Závěr

Cena třímetrových houpaček s obložením je asi 2500 UAH (6-8 tisíc rublů). Pokud vyloučíte svařování ze seznamu prací, mohou být všechny ostatní operace prováděny jakoukoliv osobou, a to i bez zkušeností s prací s kovem, takže neexistuje žádný zvláštní důvod platit za hotovou bránu. Je lepší se pokusit je vyrobit sami, ušetří čas i peníze, a to i při zohlednění skutečnosti, že musíte zaplatit určitou částku svářeči.

Video v tomto článku ukazuje příklad svařování rámu pod křídlovými branami.

V komentářích můžete sdílet své zkušenosti s kovem a vytvářet / vytvářet křídlové brány ze síťoviny.
