Technické inovace vstupují do našich životů stále těsněji, a jestliže předtím byly automatické brány úžasem a ukazatelem stavu, nyní si většina lidí může dovolit. Z mých zkušeností mohu říci, že náklady na instalaci systému často představují působivou část celkových nákladů, a pokud strávíte nějaký čas a pochopíte všechny funkce instalace, můžete ušetřit desítky tisíc rublů.

Pečlivě si přečtěte článek a tento problém pochopíte lépe než 90% lidí.

Systém pracuje s dálkovým ovládáním, což je velmi výhodné

Struktura stavby

Všimnu si okamžitě, že budu zvažovat možnost swingu, protože je to nejspolehlivější a trvanlivější ze všech možných (za předpokladu použití vysoce kvalitních komponent a správné instalace). A tato možnost je vhodnější pro vstupní systémy, přinejmenším mluvím o svých zkušenostech s prací s takovými strukturami. Myslím, že automatické brány pro garáž se vzdáleným otvorem jsou vyrobeny stejným způsobem, protože pokud jde o součásti, jsou v obou případech stejné.

Výběr konkrétní možnosti

Pokud si myslíte, že můžete zavolat do specializované firmy a koupit sadu automatizace pro bránu, pak se velice mýlíte. Existuje mnoho možností, které se liší jejich charakteristikami, a pro nalezení optimálního řešení je třeba vzít v úvahu několik hlavních faktorů:

Je to důležité! Chci vám říct více o zatížení větrem a výpočtu tohoto ukazatele. Například brána o rozměrech 2x3 metrů má plochu 6 m 2, průměrná zatížení pro většinu oblastí činí 50 kg / m a získáme 300 kg, k tomu se přidává hmotnost křídla, tedy 100 kg, a v důsledku toho se dosáhne 400 kg. Radím vám, abyste tento výsledek vynásobili dvěma, to znamená 800 kg - je to takový druh automatizace, který je zaručen, že bude sloužit po dlouhou dobu a vydržet všechny náklady bez problémů.

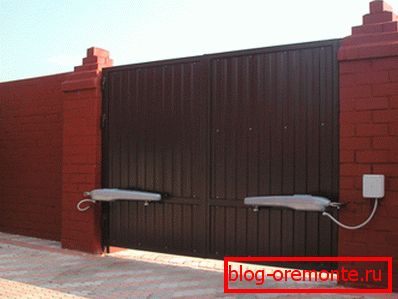

Vždy nakupujte zařízení s bezpečnostní rezervou, pak bude odolat i nejsilnějšímu větru.

Měli byste také rozhodnout o typu stavby, existují dvě hlavní možnosti:

• Pákové konstrukce se skládají z dvou prvků spojených závěsem, které otevírají a zavírají hradlo ohýbáním nebo odblokováním páček. Tato možnost může být vynikající volbou pro ty, kteří mají pilíř umístěný ve vzdálenosti od podpěr brány, protože páku lze připevnit 20-40 cm od okraje křídla. Toto řešení je poměrně spolehlivé, ale zřídkakdy se používá kvůli značným nákladům;

Na fotografii: možnosti páky jsou nepostradatelné, když jsou namontovány na kamenných sloupech

• Lineární nebo, jak se také nazývají, konstrukce šneků ovládat tyč, která je poháněna šnekovým převodem. Jedná se o nejběžnější a nejoblíbenější variantu, která se vyznačuje snadnou instalací a cenově dostupnými náklady. Někdy je však třeba zajistit velké dveře, aby se zajistila spolehlivost, a to je spojeno s dodatečnými náklady, avšak pro sílu systému budete klidní.

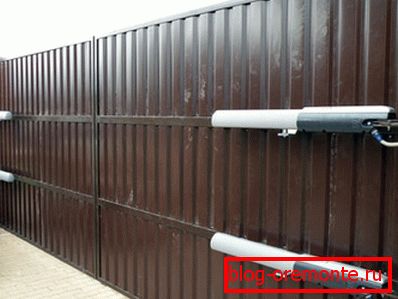

Twin verze - nejlepší řešení pro velké brány

Přípravná fáze

Podívejme se na to, co je zapotřebí pro práci, začněte s tím, abych uvedl potřebné komponenty bránící struktury:

• Silné sloupy, které udržují váhu ventilů a na které budou namontovány automaty. Samozřejmě můžete vytvořit možnost, při které nebude podpora brány místem upevnění držáků a budou upevněna na kamenných nebo cihlových sloupcích, to vše závisí na vlastnostech vaší vstupní konstrukce. Nejdůležitější věcí je síla prvků, neměla by být deformována za žádných podmínek;
• Závěsy pro otevírání a zavírání křídel. Důrazně doporučuji zvolit si nejlepší možnou a spolehlivou variantu, nejlépe pokud jsou na ložiscích, protože tento typ výrobků zajišťuje maximální snadnost pohybu a minimalizuje zatížení otvíracího systému, čímž prodlužuje jeho životnost;

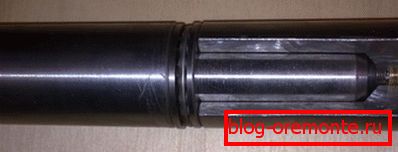

V záclonách by měla být olejová plechovka, pomocí které můžete přidat maziva

• Brána dveře musí být také spolehlivé, nebudeme podrobně zabývat tímto aspektem, stačí si vzít na vědomí následující: nejdůležitější je silný rám. Pro opláštění je lepší použít lehké fóliové materiály, vypadají atraktivně a současně lehce váží, čímž se sníží zatížení systému;
• Aby brána mohla být vždy umístěna v určité poloze a v uzavřeném stavu byly deformující zátěže minimální, používají se zastávky. Jsou umístěny ve středu na křižovatce ventilů a po stranách. Je důležité vystavit prvky tak, aby nenarušovaly práci a současně omezovaly pohyb ventilů při otevírání a zavírání;

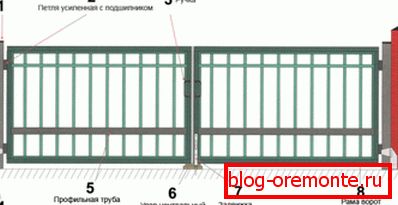

Zastávky nastavují rozsah, ve kterém se klapky mohou pohybovat, čímž se zabrání deformaci konzol

• Rukojeti jsou potřebné, pokud musíte v případě výpadku elektrické energie otevřít dveře ručně. Šroub umožňuje zavírat dveře zevnitř a zabránit jejich otevření žádným způsobem. Tyto prvky jsou nepovinné, ale žádoucí, pokud jsou přítomny v návrhu.

Nyní se podíváme, co je zapotřebí z automobilové součásti, nejčastěji se vše prodává v sadě, ale stále vám řeknu, co by mělo být součástí dobrého setu, protože někdy prodejci nabízejí neúplný seznam a budete muset koupit něco, co a priori k dispozici:

• Dva nebo čtyři disky, jsou různé a mohou být vpravo a vlevo. Při nákupu je lepší tyto položky zkontrolovat, protože jsem osobně měl situaci, kdy byla krabice špatně označena a v důsledku toho se ukázalo, že jsme prodali dva pravostranné pohony a museli jít do obchodu na 50 km a to bylo ztráta času a peněz;

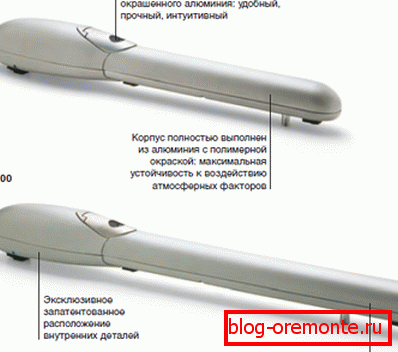

Čím širší je křídlo, tím déle potřebujete, nezapomeňte na to

• Řídící jednotka je instalována ve vodotěsném krytu a obsahuje transformátor a hlavní desku;
• Pro ovládání je použita celá sada prvků: speciální brána pro dálkové ovládání (jejich počet by měl být stejný jako počet vozidel procházející branou), fotobuňky, přijímač a vysílač signálu;

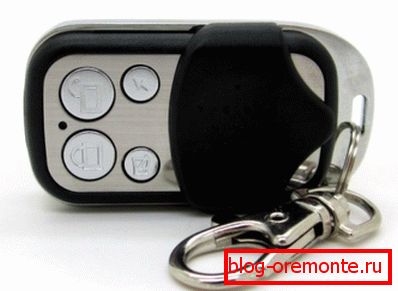

Moderní systémy jsou vybaveny kompaktními konzolami, pomocí kterých je dálkový ovladač prováděn

• Do soupravy by měly být také součástí upevňovacích prvků, musí být také k dispozici desky a jejich připevnění nebude způsobovat potíže.

Pracovní postup

Budu mluvit o základních konstrukčních požadavcích, jejichž dodržování zajistí vynikající provoz automatických bran.

Začněme přezkoumáním stavebních prací:

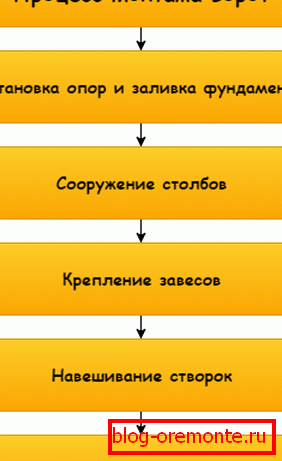

Proces je stejný jako u běžných bran.

• Nejprve je třeba položit kovové sloupky, protože můžete použít buď profilovanou trubku, nebo dva navzájem svařované kanály. Nejdůležitější je konkrétně podporovat podpěry, hloubka jejich pokládky by měla být alespoň jeden a půl metru, aby se zajistila bezpečnostní rezerva a aby se eliminovala sklon sloupů pod hmotností ventilů a zatížení větrem;

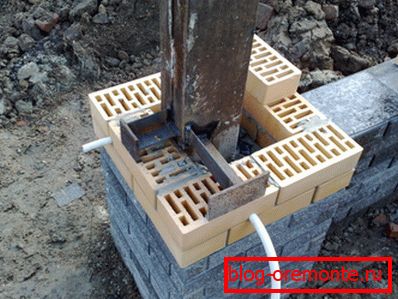

• Vynikajícím řešením je položit kovový sloup s cihlovou konstrukcí, zatímco na upevňovacích místech závěsů a konzol může být svařováno speciální desky, což výrazně zjednodušuje další práci. Níže je příklad, je důležité správně vypočítat umístění prvků, můžete také zobrazit příslušenství pro plot, je to skutečně velmi výhodné;

Desky na vnější straně sloupku usnadňují instalaci brány.

• Křídlové křídla jsou kloubové, a právě pro ně jsou zvýšené nároky na automatické systémy. Čím jednodušší je pohyb konstrukce a hladší vrata, tím menší zatížení bude během jízdy umístěno na pohony. Proto je nutné opatrně nastavit záclony, nejčastěji používané pro několik prvků, pokud potřebujete tři smyčky, je lepší svěřit práci odborníkům;

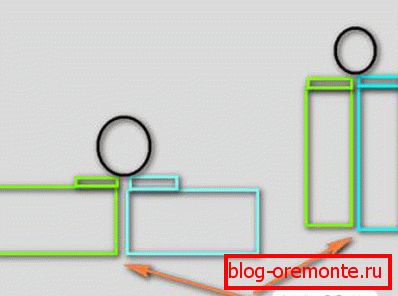

Pokud jsou smyčky svařeny, je důležité je velmi přesně nastavit.

• Po všech výše popsaných úkolech můžete začít zavěsit dveře, instalovat je na závěsech, po kterém se zkontroluje konstrukce a při otevírání a zavírání by neměla bránit nic. U dřevěných konstrukcí jsou závěsy přišroubovány k povrchu a je stejně důležité nastavit polohu brány přesně;
• Dále je třeba určit umístění instalace dorazů, které omezují pohyb brány, je důležité je bezpečně zajistit tak, aby v případě nouze, například při nárazu větru, neumožňují, aby se dveře vypouštěly, což zabrání tomu, aby se držáky zlomily.

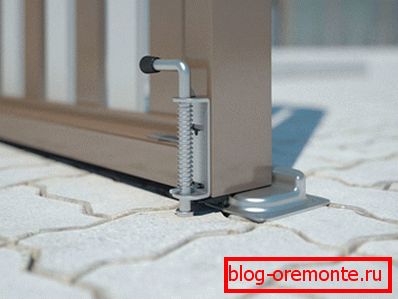

Omezovače musí být nastaveny velmi přesně.

Je to důležité! Teprve tehdy, když je brána plně odkrytá, můžete začít automatizaci instalovat, nepotřebujete provádět práci současně, protože se jedná o problémy a špatnou instalaci.

Instalace automatického systému pro otevírání dveří se provádí sami a skládá se z několika kroků:

• Nejprve jsou nainstalovány jednotky, je velmi důležité, aby je zajistily na sloupcích a postavily je rovně. Nejčastěji se svazek skládá z desek, které jsou připevněny k povrchu a na něž se následně velmi snadno upevní. Je velmi důležité, abyste se s pokyny seznámili předem, měli by být v ruštině s jasnými a podrobnými diagramy, které jasně ukazují nejdůležitější etapy;

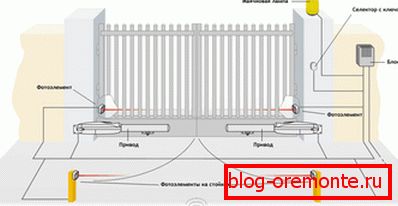

• Je velmi důležité provést kompetentní a správné zapojení, jelikož jde o všechny prvky systému. Nejjednodušším způsobem je skrýt je v zemi v vlnitém potrubí, a pokud jde o sloupky, je ideální nechat drát uvnitř, když jsou postaveny, pokud to není hotovo, můžete prohloubit jeden ze zdících zdí a položit kabel tam. Podrobná schéma je uvedena níže, v ní není nic komplikovaného, ​​hlavním úkolem je udělat vše pečlivě;

Používejte vodiče v spolehlivé izolaci.

• Dále jsou instalovány všechny ostatní součásti - fotobuňky zvenku a zevnitř, řídicí jednotka, volič s klíčem v případě nouzového otevření, stejně jako maják, který vás varuje při otevírání a zavírání brány. Pokud jste správně kabelovali, stačí připojit každý prvek a opravit ho, vše je docela jednoduché a jasné;

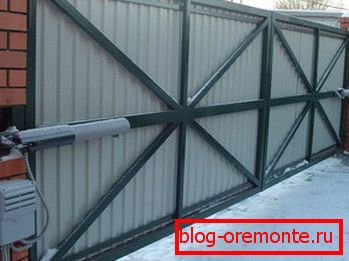

Aby nedošlo k tažení drátů daleko, je rozumné umístit řídicí jednotku v blízkosti jednoho z pohonů.

• Posledním krokem je připojení systému k elektrické síti a kontrola fungování systému. Je třeba zkontrolovat nejen dálkový ovladač, ale i nouzový otvor, abyste se ujistili, že vše funguje tak, jak má být.

To je vše, co potřebujete vědět o instalaci výkyvných konstrukcí. Mělo by se říci, že možnosti zpětného rázu jsou ještě snadněji realizovatelné, ale mají dvě významné nedostatky: pro posuvnou bránu potřebujete spoustu volného prostoru a cena systému je mnohem vyšší.

Chci konečně doporučit výběr kvalitních návrhů:

• Je lepší získat spolehlivé západní možnosti, které často mají italský nebo německý původ. Většina společností je nedrží na skladě, takže musíte počkat na dodání během 1-2 týdnů. Pokud jde o náklady, začíná od 200 000 na sadu a závisí na vlastnostech zařízení;
• Čínské volby stojí od 50 000 za sadu, ale spolehlivost těchto možností zanechává hodně žádoucí. Rozhodnutí je vaše, ale osobně se domnívám, že takové systémy by měly být vysoce kvalitní a spolehlivé;
• Pokud jde o značky, mohu s jistotou doporučit několika společnostem, které se již dlouho zabývají výrobou takových zařízení a nabízejí kvalitní výrobky. Jedná se o společnosti "Came", "Nice", "Hormann", "FAAC", "Marantec".

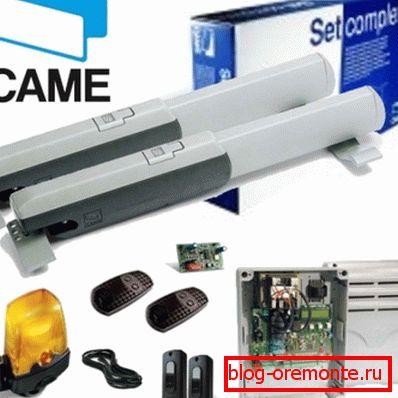

Společnost "Came" - vlajková loď ve výrobě automatizace brány

Závěr

Nemyslete si, že práce na instalaci automatizace na bráně jsou mimo dosah, doporučení z této recenze a pokyny od výrobce vám pomohou pochopit všechny důležité nuance. Video v tomto článku vám jasně ukáže proces a pokud máte dotazy, napište je do níže uvedených komentářů.
