Kolektor pro tepelně izolovanou podlahu nejvíce

Pro instalaci vodní podlahy je důležité dodržet všechny podrobnosti. Každý okruh musí být vybaven vše potřebným. A jednou z důležitých částí vodního podlahového systému je kolektor. Pokud si koupíte hotový sběratel, pak je to nejjednodušší volba. Nicméně, budete muset připravit asi 20 tisíc rublů. Pokud chcete ušetřit peníze, sbírejte s kolektory teplou podlahu vlastními rukama. V tomto článku se dozvíte, jak to udělat.

Jaký je jeho účel

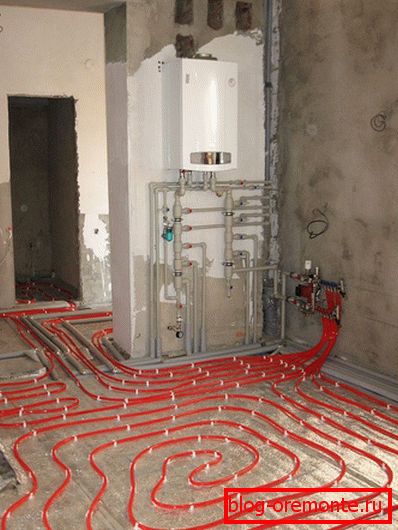

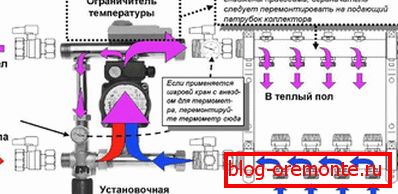

Kolektor hraje roli při míchání a rozdělování teplé vody podél několika paralelních topných okruhů. Velký průřez a nízké otáčky přispívají k efektivnímu míchání teplé a horké chladicí kapaliny, která stabilizuje teplotu.

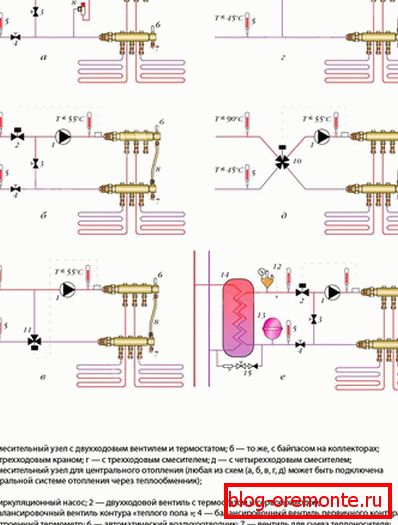

Schéma připojení je velmi jednoduché. Když chladicí kapalina projde okruhem, vrací se do kolektoru a mísí se s teplou chladicí kapalinou. Pro regulaci poměru teplé a teplé vody jsou namontovány speciální ventily. Také je namontován snímač tlaku a tepla pro přesné řízení teploty. Instalace se neuskuteční bez oběhového čerpadla, což zvyšuje tlak v systému.

V následujícím příkladu můžete pochopit, za jakým účelem je nutné vybudovat kolektor pro podlahové vytápění:

Příklad: Ve vašem domě je nainstalován kotel. Od něj nesl vodiče pro radiátory. Vyžadují dodávku chladicí kapaliny o teplotě 75 ° C až 95 ° C. Také plánujete instalovat teplou podlahu. Pro něj by chladicí kapalina měla mít teplotu od 35 ° C do 55 ° C. Povrch podlahy by měl mít maximální teplotu 30 ° C. V opačném případě by došlo k poškození podlahové krytiny. To je jen v takové situaci nemůže bez sběratele. V obrysu teplé podlahy musíte chladicí kapalinu poslat s nižší teplotou než v baterii. Navíc díky větší délce potrubí v teplém poli je nutné dodatečně zvýšit tlak. Pro tento účel je na kolektor namontováno čerpadlo.

Sběratelské prvky

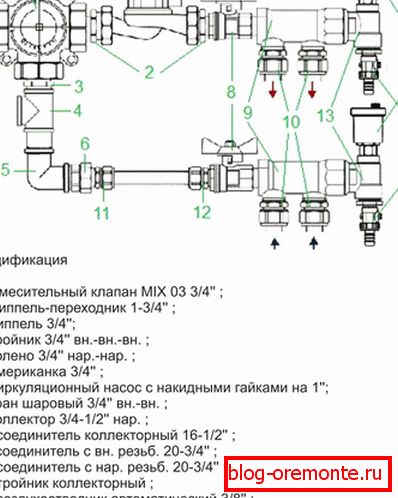

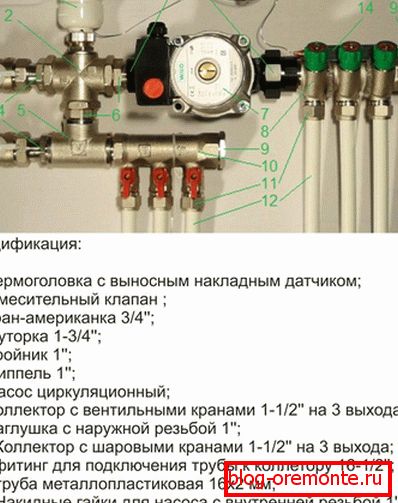

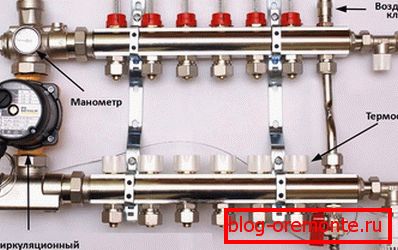

Konvenční kolektor pro podlahové vytápění se skládá z následujících důležitých prvků:

• Trojcestný nebo dvoucestný ventil.
• Čerpadlo cirkuluje.
• Uzavírací a vyvažovací ventily.
• Dva sběratelé.
• Tepelná hlava vybavená snímačem teploty.
• Nastavení manometru.
• Vzduchové potrubí. Používá se k odstranění vzduchu.

Rozdělovač také zahrnuje bradavky, tvarovky, odpalovače a další prvky, které hrají důležitou roli.

Struktura obousměrného a třícestného ventilu

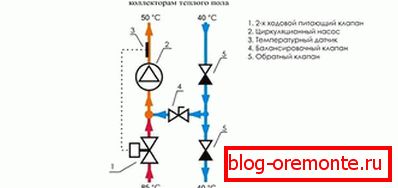

Dvoucestný ventil má nižší kapacitu. Z tohoto důvodu se proud chladiva provádí bez skoků a hladce. Tato možnost je ideální pro domácí použití maximálně 200 m².

Dávejte pozor! Dříve nebo později může ventil selhat. Aby bylo snadné vyměnit, doporučuje se nainstalovat americkou.

Takže dvoucestný ventil pracuje podle následující zásady:

• Tepelná hlava. Ovládá teplotu chladicí kapaliny, která vstupuje do okruhu.
• Po dosažení vysoké teploty se ventil otevře. Poté horká voda neteče.
• Jakmile voda ochlazuje, otevře se horké podávání chladicí kapaliny.
• Z vratné vody teče nepřetržitě. Hot, přichází pouze v případě potřeby.

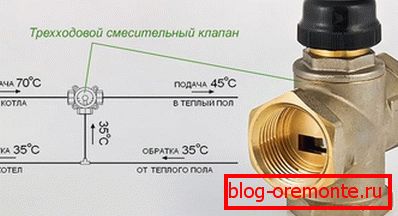

Pokud jde o třícestný ventil, považuje se za univerzální. Používá se zpravidla v komplexních systémech. Pokud máte mnoho plánovaných smyček, nejlepším řešením bude třícestný ventil. Má však zřetelnou nevýhodu, což je výrazné kolísání teploty. Do obvodu může být přivedeno horké chladivo, pokud jsou na termostatu chybné údaje. Trojcestný ventil má vysokou průchodnost.

Dávejte pozor! Často jsou na takovém systému dodatečně namontovány servopohony. Jsou řízeny snímači teploty vzduchu nebo snímači počasí.

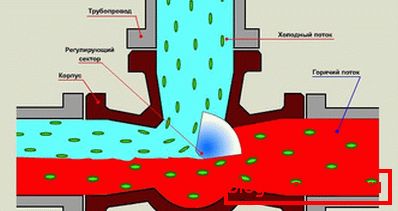

Trojcestný ventil pracuje podle následující zásady:

• Toto zařízení současně řídí tok vody z vratného potrubí a kotle přes obtok.
• Uvnitř tohoto zařízení je horká voda míchána.
• Vnitřní klapka je kolmá na vratnou a přívodní trubku.
• Při nastavování můžete měnit průtok chladicí kapaliny a teplotu.

Instalace snímače počasí

Pokud chcete, aby byla teplota řízena automaticky, což reaguje na počasí, je nainstalován další senzor počasí. Přestože lze provést úpravu ručně, je velmi obtížné jemně doladit správný poměr podávání. Z tohoto důvodu je tento prvek připojen. Některé modely snímačů počasí mají funkci ve vaší nepřítomnosti snížit průtok. Ale takové zařízení bude stát víc.

Rozdělovač se skládá také z dalších důležitých prvků, jako je výfukový ventil, teplotní čidlo a další prvky. Každá z nich vykonává důležitou funkci. Při montáži je nutné řídit systém.

Takže jsme se s vámi dozvěděli, že každý může udělat sběratele na teplou podlahu.

Video

Jak postavit domácí směšovací jednotku, viz níže:
