Jak vyrobit podlahu ohřívanou vodou

V poslední době se při výstavbě různých zařízení věnuje značná pozornost technologiím šetřícím energii. Důvodem je především nárůst cen palivových zdrojů a vysoké náklady na vytápění. Pouze izolace prostor však neumožní dosáhnout požadovaného efektu a vytvořit optimální mikroklima. Proto byly již několik let vyvinuty nové technologie, které umožňují dosáhnout a udržovat jednotné rozložení tepla v budovách.

Jedním z nich je systém teplých podlah, které při ohřátí současně zahřívají pokoj. To znamená, že je vytvořen určitý teplotní gradient, díky němuž se pokoj může cítit celkem pohodlně. Tato technologie je pro domácí trh nová, zatímco na zahraničním trhu se dlouhodobě stává pouze z nejlepší strany.

V tomto článku vám vysvětlíme, jak vytvořit podlahu vytápěnou vodou s vlastními rukama v soukromém domě, a také demonstrovat pokyny pro instalaci videa.

Výhody

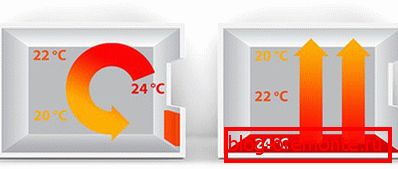

Výhody teplých podlah

Hlavní výhodou teplých podlah je rovnoměrné vytápění celé vytápěné místnosti. Maximální teplota je v dolní části a chladnější vzduch je nahoře. Vzhledem k pohybu vzdušných hmot se projevuje účinek zahřívání. Čím lepší izolace v místnosti, tím nižší je teplotní gradient a může být až 3-4? C.

Žádný z ohřívačů nemůže dosáhnout tohoto výsledku, jelikož ohřívá vzduch blízko vyhřívacího povrchu radiátoru a nedochází k účinné cirkulaci. To znamená, že se průvany mohou volně pohybovat na podlaze, i když je baterie zahřátá na +100? C a opačný prostor obecně může zůstat chladný. Výsledkem je, že tepelný výboj je malý a na zahřátí místnosti je zapotřebí hodně energie a komfortní zóna je malá. V místnostech, kde jsou instalovány vyhřívané podlahy, chybí takové problémy.

Takové podlahy lze instalovat i v místnostech s vysokým nebezpečím požáru, v jakémkoliv druhu podlahové krytiny a podlahového materiálu. Systém může být zcela autonomní nebo připojen k centralizovanému topnému systému. Jeho výkon stačí k úplnému opuštění pomocných ohřívačů. Úspory ve srovnání s jinými topnými systémy mohou dosáhnout až 30%. Postup montáže nevyžaduje významné finanční investice a instalované zařízení bude schopno sloužit po dlouhou dobu. Kompletní seznam výhod a nevýhod podlahového vytápění lze nalézt na videu.

Funkce instalace

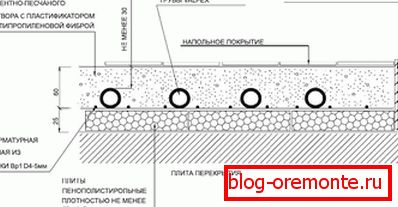

Na schématu je podlahové vytápění s chladící vodou

Při instalaci podlah s ohřevem vody je třeba poznamenat, že jde o složitý a složitý úkol, který pokrývá celou řadu technických faktorů, na kterých závisí účinnost celého systému. Především je třeba zajistit, aby vytápěná místnost měla kvalitní tepelnou izolaci, neboť v opačném případě bude jakýkoli topný systém nákladný a nebude se vypořádávat s topením. Dalším krokem bude zkontrolovat prostor, aby se zjistila možnost instalace podlahového vytápění a vytvoření uspořádání připojení a umístění hlavních uzlů. Pokud mluvíme o instalaci podlah s chladící vodou v bytě, pak je třeba mít na paměti, že:

  1. Existuje určitá pravděpodobnost zaplavení spodních podlaží, takže zařízení podlahy s teplou vodou musí být zcela utěsněno a navrženo pro pracovní tlaky vytvořené oběhovým čerpadlem.
  2. Napájecí mřížka musí být navržena pro vysoké zatížení;
  3. Kvůli pokládce potrubí se ztratí prostor.

Dávejte pozor! Připojení na ústřední topení je nezákonné.

Rovněž je třeba si uvědomit, že vyhřívání místností v suterénu nebo v různých technických místnostech nemá smysl, pokud to není absolutně nutné, protože dojde k významným ztrátám tepla. Pro zvýšení účinnosti vytápění by měly být jako podlahové krytiny použity pouze ty, které mají vysokou tepelnou vodivost a spodní část potrubí by měla být izolována.

Veškeré teplo tak pronikne do místnosti. Kromě toho je třeba věnovat pozornost všem spojům, které mají zabránit úniku. Trubky na cestě z topného kotle musí být pečlivě zateplené. Sběrače na vstupu a výstupu mohou být ukryty ve speciální skříni nebo připevněny ke stěně, pokud to dovolí její tloušťka, ale měla by být k němu zajištěna neomezený přístup.

Jak vybrat trubku

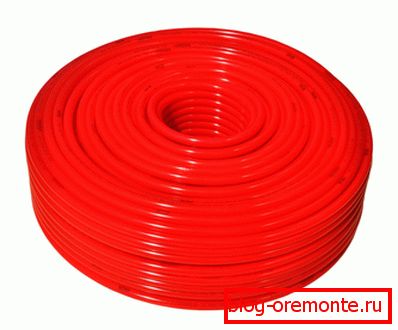

Zesítěné polypropylenové trubky

V současné době existuje obrovský výběr trubek s různými vlastnostmi a podmínkami jejich provozu. Proto je obtížné jednoznačně volit ve prospěch určitého materiálu a určité velikosti. Je třeba je vybrat mezi potrubí, která jsou určena k vytápění, protože jsou schopna odolat vysokým teplotám a neztrácejí své vlastnosti a také mají vysoký přenos tepla.

Ideální volbou by byly měděné trubky, které nejsou náchylné k korozi, odolávají vysokým mechanickým zatížením a tlaku vody bez ztráty těsnosti. Mají malý koeficient rozšiřování, jejich životnost je od 50 let. Samostatná montáž může však způsobit potíže při jejich pájení nebo svařování. Na druhé straně jsou náklady na takový systém extrémně vysoké ve srovnání s jinými analogy.

Následující typy trubek - kovové a plastové. Jsou mnohem horší v vedení tepla než měděné, ale jsou také výrazně levnější v ceně. Rovněž nepodléhají korozi a mají dlouhou životnost. Nicméně se nedoporučuje jejich připojení pomocí upínacích kování, protože mají tendenci proudit s mírným zvýšením tlaku v systému. Takové trubky jsou s výhodou svařeny za použití speciálního ohřívače. Plastové trubky jsou méně odolné a teplotně odolné ve srovnání s kovovými plasty, takže se nedoporučují instalovat do skrytých vodních podlahových systémů. Výhodou zpevněných plastových trubek jsou také méně tenké stěny, malý koeficient roztažnosti a snadná instalace. Když je však instalujete jako teplou podlahu, je lepší udělat co nejméně spojení.

Třetí typ trubek je z oceli. Mají vysokou pevnost a nízkou tepelnou vodivost. Jejich hlavní nevýhodou je vysoká úroveň tepelné roztažnosti, která pro některé typy podlah je nepřijatelná a může vést k jejich zhoršení. Navíc jsou výrazně náchylné k oxidaci a jejich provozní životnost je mnohem menší než u všech ostatních typů trubek. Proto se prakticky nepoužívají na teplé podlahy.

Dávejte pozor! Průměr vhodných trubek je zvolen s ohledem na tepelné výpočty systému: požadovaná teplota v místnosti, rovnoměrné vytápění celé podlahy, energetická účinnost. Větší průměr bude schopen zajistit rychlé vytápění, ale současně se zvýší náklady na topný kotel a cirkulační čerpadlo a úroveň podlahy se zvýší na odpovídající výšku. Na tomto základě vyberte trubky o průměru od 16 mm do 20 mm.

Možnosti stylingu

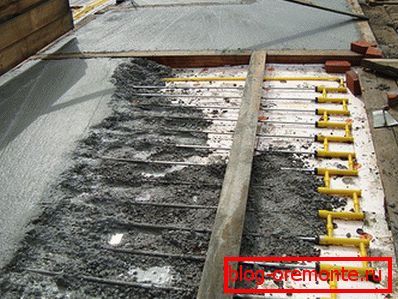

Betonové nalévání

Hlavní typy instalace teplých podlah jsou následující:

  1. Pod betonovým potěrem. Možnost, která je docela vhodná pro vlastní styling, protože veškerý použitý materiál je levný a nevyžaduje použití komplexních technologií pro instalaci. Můžete použít téměř jakoukoli metodu pokládky trubek: had, spirála, skořápku atd. Cirkulační systém je instalován na izolačních a izolačních vrstvách, na kterých je instalována kovová mřížka. Poté, co položíte potrubí, podlaha se nalije betonem nebo speciální maltou a potom se podlahy natře. Výsledkem je, že povrch získá potřebnou pevnost a rovnoměrné zahřívání celého povrchu. Nicméně v případě úniku bude těžké ji odstranit.
  2. Na dřevěné plošině. Pokládka může být provedena modulárně a stojan. Modular - je hotový systém kanálů s již nainstalovanými izolačními vrstvami na bázi dřevotřískových desek. Rack je samostatné pokládání tepelně vodivých desek a trubek mezi desky speciálních forem. Mezery mezi nimi jsou vyztuženy hliníkovými proužky, do kterých jsou uloženy trubky.
  3. Na speciální odolné proti vlhkosti z expandovaného polystyrenu. V tomto systému se používají hotové desky s drážkami, které jsou do nich nasazeny, pro instalaci kovových tepelných štítů a na potrubí. To je nejběžnější, protože umožňuje instalovat podlahové vytápění za přítomnosti malých nepravidelností a významných omezení ve výšce místnosti.

Vzhledem k tomu, že voda při cirkulaci potrubí ztrácí část tepelné energie, čímž se zvyšuje vzdálenost od zdroje tepla (kotle), teplota topné vody klesá. Proto, aby se zabránilo vzniku gradientu podlahového vytápění, existují dva způsoby pro pokládku potrubí:

  1. Schéma zapojení spirály. Tímto způsobem jsou topné a vratné potrubí uspořádány paralelně k sobě, a proto jsou schopny kompenzovat vytápění a chlazení takovým způsobem, že rozdíl bude sotva patrný. Konstrukcí se získá dvojitá šroubovice. Tento typ topení je široce využíván v prostorách s velkou plochou.
  2. Paralelní metoda. Hadové trubky jsou položeny paralelně k sobě. To znamená, že teplota ohřevu je vyšší na začátku potrubí než na konci. Proto je více vyhřívaná část instalována v blízkosti zdrojů studené, tj. Vchodových dveří nebo oken. Takový systém je obvykle instalován v malých a středně velkých prostorách.

Montážní práce

Plán podlahového vytápění

z ohřevu vody je nutné vypracovat podrobný plán pro připojení systému a také pro výpočet potřebných stavebních materiálů. Také by měl být povrch vyrovnán tak, aby nedošlo k žádnému zkreslení, aby se odstranily různé vady a poškození. Pokud hodláte instalovat samostatný kotel, měl by být jeho umístění co nejblíže vyhřívanému místu, aby se předešlo tepelným ztrátám a snadné údržbě. Skříňka pro sběratele je instalována přímo v místnosti a je zabudována do stěny nebo skrytá za různými prvky výzdoby. Je výhodné umístit kolektor a kotel do suterénu, což ušetří nejen životní prostor, ale i náklady na dokončení.

V první fázi je instalována kolektorová skříňka. K tomu, přibližně ve středu místnosti, je vyklenutá výklenka ve stěně podle požadovaných rozměrů a pak je tam uložena. První mu přinesl potrubí s horkou vodou a pak zpětné potrubí. U vchodu a výstupu dejte povinný ventil, který umožňuje vypnout přívod vody a provádět opravy nebo údržbu systému.

Také by nebylo nadbytečné instalovat tlakoměry, které by mohly okamžitě signalizovat zanášení potrubí a nouzové zvýšení tlaku. Za ventily a manometry je kolektor umístěn na požadovaný počet vstupů a výstupů, každý přívod regulačních ventilů. Pokud je k dispozici více kohoutků, než je potřeba, pak se na ně nasadí zátky. Na výstupním potrubí je nutné instalovat kohout k vypouštění vody a automatický odvzdušňovací ventil, který může zabránit větrání systému. Při plánování použití centrálního nebo samostatného kotle by měly být na vstupu a výstupu instalovány příslušné větve.

Pokládka topných trubek by se měla provádět na rovných a čistých podlahách s instalovanou hydroizolací a tepelnou izolací. Na obvodě místnosti podél stěn se aplikuje tlumiče s šířkou 15 cm, což zabraňuje rozpadu potěru během tepelné roztažnosti. Poté se v závislosti na materiálu podlah a zvoleném typu instalace položí potrubí. Pro spolehlivost potrubí je upevněn drát, speciální plastové spony nebo svorky. Je však nutné, aby nebylo pevně utaženo, ale nechte malou mezeru, která je určena k zohlednění tepelné roztažnosti potrubí. Při položení je nutné dodržet následující přípustné vzdálenosti:

  • Vzdálenost od stěny by měla být 7 cm, aby bylo efektivněji využíváno vyzařované teplo.
  • Vzdálenost mezi trubkami je přibližně 30 cm, s výjimkou míst se zvýšenou tepelnou pohltivostí (okna a dveře).
  • Maximální délka potrubí by neměla přesáhnout 60 m, protože jinak bude pozorováno nerovnoměrné ohřev místnosti.

Podlahy teplé vody dosahují maximální účinnosti při použití nikoli k cirkulaci, ale co nejvíce k vytvoření oběhových okruhů. Každý z obvodů s jedním koncem připevněný ke vstupnímu rozdělovači a druhý - na výstupu.

Po instalaci všech potrubí se zkoušky provádějí při tlaku nad provozní normou na 1 atm. To umožní zjistit nekvalitní spojení a úniky, stejně jako určit stupeň vytápění místnosti. Pokud dosáhnete potřebných technických vlastností systému, vytvořte vnější podlahu. V závislosti na použitých způsobech pokládky a základním materiálu vytvářejí vazbu, pokládku laminátu nebo jiné podlahové krytiny.

Teplé podlahy v akci

Je velmi obtížné vytvořit vlastní teplou podlahu, protože je nutné provést výpočty potřebné tepelné energie, vypracovat plán umístění energetických zařízení a také správně provést veškeré instalace. Výsledný systém vytápění bude moci racionálně využívat tepelnou energii a rovnoměrně ji rozdělovat po celém prostoru místnosti.

Video

Toto video demonstruje instalaci podlahy ohřívané vodou:
