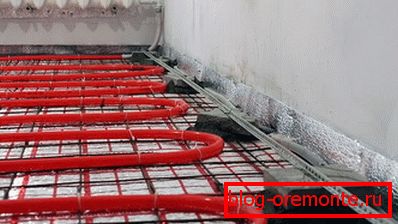

Jak udělat teplou podlahu v soukromém domě

Vyhřívaná podlaha pro soukromý dům, na rozdíl od radiátorového systému, je úspornější a praktičtější. Podlahové vytápění vytváří v domě vynikající konvekci vzduchu. Existuje mnoho jemností, které je třeba vzít v úvahu při výrobě teplých podlah v soukromém domě. Není snadné položit potrubí do betonu nebo položit elektrické rohože. Důležité je zde správné výpočty, zvláště pokud máte v úmyslu je použít jako hlavní zdroj tepla. Tento článek bude diskutovat o problémech, jak vytvořit teplou podlahu v soukromém domě.

Vyhřívaná podlaha v soukromém domě – нужен ли он?

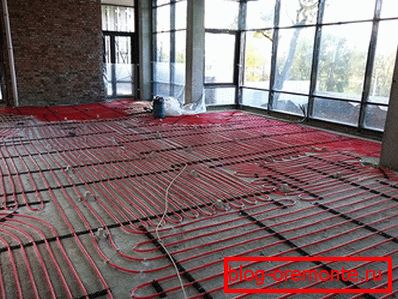

Instalace topných okruhů

Podlahové vytápění je drahé, ale stojí za to. Jak vzniká hodnota? Ceny jsou ovlivněny mnoha faktory. Například, jaká vrstva tepelné izolace musí být položena, jaká bude tloušťka topného dortu, jak budou práce na podlaze upravovány a mnohem více. Stojí za to trávit čas, peníze a úsilí k vytvoření takového komplexního systému vytápění? Jak ukazuje praxe, podlahové vytápění v soukromém domě je spolehlivý design, který funguje správně a zajišťuje stabilní teplotu.

Dávejte pozor! Aby se některé ušetřily, rozhodnou se vytvořit směsný topný systém. V tomto případě bude hlavním zdrojem tepla systém chladiče a vytápěná podlaha jako přídavný prvek. Například teplé podlahy vybaví místnosti, kde se položí keramická dlažba nebo keramická žula.

Výhody podlahového vytápění

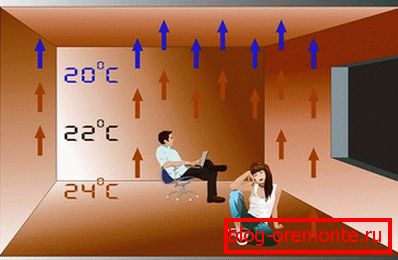

Výhody podlahového vytápění

Podlahové vytápění v soukromém domě má řadu pozitivních aspektů, které nelze přehlédnout. Pokud stále pochybujete o správnosti svého rozhodnutí, pak následující skutečnosti vyvstanou všechny pochybnosti:

  • Díky rovnoměrnému rozložení tepelné energie se vytváří zvýšený tepelný komfort. Takže podlahy jsou příjemné na dotek, takže nikdy nezmrazíte nohy.
  • Významné snížení spotřeby energie pro vytápění domu.
  • Vzhledem k nízké teplotě chladiva je zajištěna maximální účinnost tepelného čerpadla a kondenzačního kotle.
  • Nepoškozuje vzhled místnosti, protože systém podlahového vytápění je skrytý.
  • V místnosti nejsou žádné teplotní výkyvy.
  • Díky velké tepelné setrvačnosti v místnosti nedochází k výrazným teplotním výkyvům.

Kvůli objektivitě existují určité nevýhody uspořádání vyhřívané podlahy:

  • Pokud provedete nesprávnou instalaci, bude v případě poruchy vyžadovat velké úsilí a prostředky k jejich odstranění.
  • Ne každý dokončovací materiál lze kombinovat s vyhřívanými podlahami. Pokud jsou ohřívané podlahy přeplněné nábytkem, tepelný výkon se sníží.
  • Je důležité vybavit systém cirkulačním čerpadlem a termostatem. Pokud je systém přehřát, může to mít za následek špatné důsledky.
  • Pokud je betonová podlaha usazena, pak je na podlaze domu další zátěž.
  • Na rozdíl od radiátorového systému má podlahové vytápění vyšší cenu.

Vzhledem k tomu musíme přiznat, že se všemi nevýhodami teplých podlah v soukromém domě - je to skvělý nápad. Nyní budeme zvažovat některé nuance, které by měly být zváženy při organizaci podlahového vytápění.

Výpočet přenosu tepla a tepelných ztrát

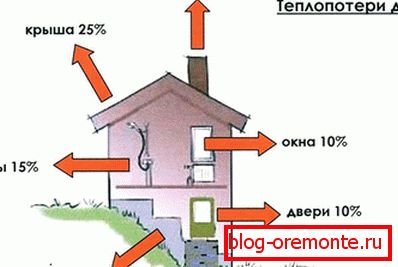

Výpočet tepelných ztrát

Hodnoty tepelného výkonu a tepelných ztrát pomohou pochopit, zda je možné použít podlahové vytápění jako hlavní vytápění v soukromém domě. Takže pokud zjistíte, že v domě dochází k velkým tepelným ztrátám, nemůže být teplá podlaha hlavní, ale pouze přídavné topení.

Vezměte například dům s rozlohou 100 m2ve kterém tepelné ztráty budou 75 W / m2. Plocha vyhřívané podlahy je 70%, tj. 70 m2. Průměrný výkon podlahového vytápění je 90 W / m2. Vynásobení dvou indikátorů o hodnotě 90 W / m2 70 m2, získáváme číslo pro přenos tepla podlahy o výkonu 6300 wattů. Pro určení tepelných ztrát je celá plocha podlahy, v našem případě 100 m2, násobeno 75 W / m2. Výsledkem je 7500 wattů. Při tomto výpočtu je zřejmé, že tepelné ztráty jsou větší než tepelný přenos podlahy. Proto teplé podlahy nemohou být velké. V tomto příkladu lze snadno definovat úkol pro vytvoření podlahového vytápění.

Povolená kapacita podlahového vytápění

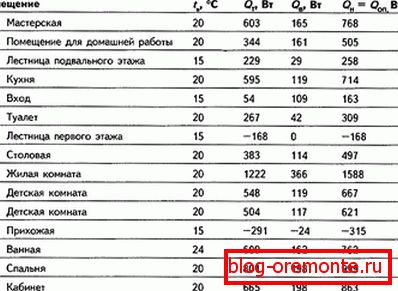

Tabulka výpočtu kapacity vytápěné podlahy

Pokud má váš dům velké tepelné ztráty, pak je topný výkon 80 W / m2 nemusí být dost, zvláště pokud má dům velká okna. Problémy však mohou vyvstat i v malém pokoji, například v koupelně nebo WC. Takže po instalaci sprchové kabiny, toaletní mísy, pračky a dalších předmětů se ohřátá plocha značně snižuje. Výsledkem je výkon 80 W / m2 bude zřetelně chybět. To platí i pro ložnice. Velká plocha podlahy uzavře skříně, ložní prádlo a podobně. Účinnost podlahového vytápění je automaticky snížena.

Dávejte pozor! Pokud bude teplá podlaha produkovat výkon 800 W na 10 m2, stojí za to, že stejná síla může produkovat radiátory 50 - 50 - 15. To vyplývá ze skutečnosti, že nosič tepla pro chladič má teplotu až 80 ° C.

Vzhledem k těmto faktorům dospějeme k závěru, že pro vytvoření teplých podlah jako hlavního vytápění je nutné přesně vypočítat výkon topných okruhů. A v některých případech bude nutné instalovat další topné těleso nebo vyhřívaný držák na ručníky (pro koupelnu).

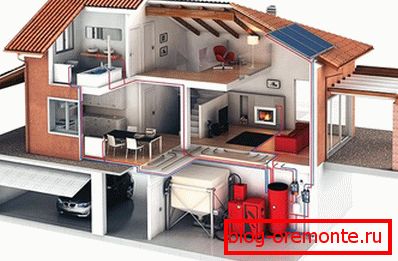

Typy vytápění pro dům

Typy vytápění pro dům

Soukromý dům může být vybaven dvěma typy teplých podlah:

  1. Vodnatý.
  2. Elektrické.

Pokud jde o venkovské domy, elektrické vytápění je zřídka využíváno. Existují zde dobré důvody, například vysoká spotřeba energie. Většina teplých elektrických podlah je v bytech umístěna jako další zdroj tepla. V tomto případě mají mnohem více výhod, protože jejich instalace netrvá moc času a úsilí, a pro vytápění bytu nevyžaduje vysoký výkon.

Vodní podlahy jsou mnohem obtížnější instalovat, ale jsou efektivnější pro soukromý dům. V tomto případě by měl být dům izolován, nalijte potěr a připojte kolektor. Systém ohřevu vody je určen pro nepřetržité používání. Při řádné instalaci a následné údržbě může trvat až 30 let. Kromě jiného má ohřev vody nízkou setrvačnost. Pokud je podlaha dostatečně teplá, bude dobře udržována v teple. Výsledkem je, že konstantní dodávka horké chladicí kapaliny není nutná.

Dávejte pozor! Doporučuje se instalovat podlahu s teplou vodou na ploše nejvýše 15 m2. Současně je nutné vytvořit projekt, na kterém bude uvedeno umístění nábytku a dalších položek.

Vlastnosti vodního systému zařízení

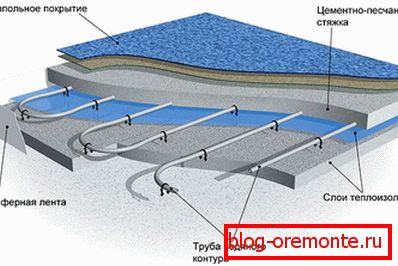

Vlastnosti vodního systému zařízení

Při správné organizaci podlahy s teplou vodou můžete zcela opustit radiátory, které často zasahují do realizace návrhových nápadů. Můžete například nainstalovat tzv. "Francouzská okna" (od podlahy ke stropu). Navíc můžete ušetřit na vytápění místností. Pokud v současné době nepoužíváte některý z pokojů, můžete vypnout jeden okruh u kolektoru. Podle toho bude zobrazen na celkových nákladech na chladicí kapalinu.

Pokud jde o zařízení z tepelně izolované podlahy v soukromém domě, existují tři způsoby jejich pokládky:

  1. Na dřevěné podlaze.
  2. Na betonovém potěru.
  3. Na zemi.

Ve většině případů používá technologii na betonový potěr. Dřevěné, zastaralé, podlaha je roztržena a nalije přes potěr. Zároveň se nalije potěr. Obrysy potrubí jsou položeny nahoře a poté je nanesen konečný potěr a podlaha je položena.

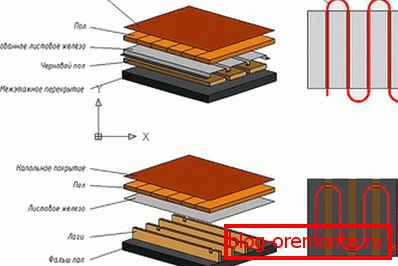

Podlahy teplé vody na dřevěné podlaze

Dávejte pozor! Umístění topných trubek do potrubí bude vyžadovat větší výkon topného systému, protože musíte ohřívat topný "koláč" a plus podlahu. Tyto nuance jsou zohledněny při vytváření projektu vytápění.

Existuje další společná technologie pro výrobu vyhřívané podlahy - na zemi. Pro jeho zavedení je nutné odstranit horní vrstvu půdy. Dále je polštář z písku o tloušťce 10 cm a drceného kamene až do 10 cm pokuty. Je také nutné položit vodotěsnou vrstvu. Za tímto účelem se používá střešní krytina nebo speciální membrána. Kromě toho se nalévá potěr, izolace je umístěna s povrchem odrážejícím teplo a potrubí.

Dávejte pozor! Pokud jsou trubky v základně vašeho domu, instalace podlahy s teplou vodou je značně zjednodušená. Budete potřebovat vyrovnat plochu podlahy, vyrovnat trhliny a vytvořit topné okruhy.

Sestavení sestavy

Sestavení sestavy

Celá práce může být provedena ručně. Chcete-li to provést, pečlivě přečtěte pokyny:

  • Jak již bylo zmíněno výše, pro hydroizolační vrstvu lze použít střešní materiál. Na povrchu základního válce ruberoid nebo jiné izolační materiály. Každý kloub je důležitý pro lepení. Proto se plechy krytinového materiálu překrývají o 10 cm. Lepení lze provést speciální lepicí páskou, pryskyřicí, vysokou teplotou a podobně.
  • Aby se zabránilo vniknutí chladu do místnosti, je vytvořena další vrstva - tepelná izolace. K tomuto účelu můžete použít pěnu s vysokou hustotou. V důsledku toho teplo z potrubí neklesne a studená voda ze země se nezvedne. Ve většině případů stačí 5 cm izolační vrstva.
  • V dalším stupni se vyrábí parotěsná bariéra. To je důležité, protože jinak se na izolaci objeví kondenzát. Pro výrobu parotěsné bariéry používají trvanlivé plastové fólie. Podlaha i střešní krytina se překrývají o 10 cm, po níž je fólie lepená spolu s lepicí páskou.

Dávejte pozor! Tepelně izolační vrstva je ovlivněna několika faktory, například součinitelem tepelné izolace, výkonem topného systému, umístěním domu a podobně.

Proudové podlahové vytápění

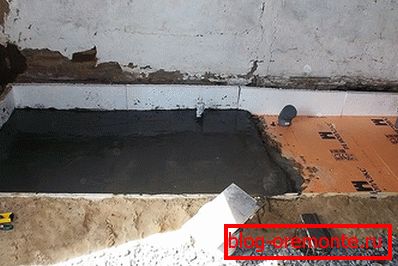

Po dokončení všech přípravných prací je čas začít hrubé kravatě. Chcete-li to provést, položte výztužnou síť. Obvykle se používá síťka s buňkami 150 - 150 mm. Pod mřížkou musíte dát reflexní film, který směruje proud tepelné energie nahoru. Na mřížce můžete vymezit obrysy topných trubek. Je třeba poznamenat, že při uspořádání podlahy ohřívané vodou v soukromém domě je důležité přidělit prostor pro instalaci kolektoru. Prostřednictvím ní bude monitorována teplota v místnosti.

Dávejte pozor! Doporučená délka jednoho okruhu není větší než 80 m. Pokud je delší, chladicí kapalina se jednoduše ochladí a podlahové vytápění bude nerovnoměrné.

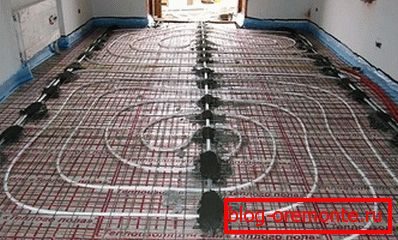

Příprava podlahy pro dokončení potěru

V případě potřeby můžete vytvořit 2, 3 nebo dokonce 5 topných okruhů. V kolektoru může být každý obvod podepsán, aby se usnadnilo řízení podlahového vytápění. Upevnění trubek se provádí přímo na kovovou mřížku se speciálními svorkami. Na závěr se konečná linka nalije. Je nutné přidat změkčovadlo, které nedovolí prasknutí potěru při jeho zahřívání. Také kolem obvodu místnosti proti stěně je umístěna klapka, která slouží k vyrovnání tepelné roztažnosti.

Dávejte pozor! Potěr je možné vyplnit pouze tehdy, když je systém naplněn vodou. Voda by měla být v potrubí, dokud nebude potěr zcela suchý. Zapnutí tepla v tomto procesu je nemožné.

Nakonec budete muset položit dokončovací podlahové krytiny, například dlaždice, podlahovou podlahu, laminát a podobně.

Nuance, které nelze zapomenout

Vyhřívaná podlaha v soukromém domě

Při uspořádání podlahy s teplou vodou v soukromém domě je důležité dbát na drobnosti. Nedodržení jednoduchých pravidel může vyvrátit veškeré vaše úsilí. Následují tipy a triky, které vám pomohou vykonávat veškerou práci s maximální kvalitou:

  • Použití klapky je povinným požadavkem. Díky tomu se může ohřívací koláč rozšiřovat při změně teploty. Tato roztažnost plně kompenzuje pásku klapky, která je přilepená ke zdi nad celou podlahovou plochou.
  • Důležité podmínky - uspořádání hřebene nebo kolektoru. Toto zařízení je nepřijatelné pro uložení. Toto je místo, kde můžete ovládat své teplé podlahy. Dodává se s potrubím s horkým chladičem z kotle. Také z něj jsou rozloženy okruhy topného okruhu chladiva. Díky směšovací jednotce je dosaženo jasné teplotní rovnováhy. Výsledkem je, že vytvořený systém pracuje s vysokou účinností.
  • Tloušťka dokončovacího potěru na vrcholu potrubí by neměla překročit 6 cm. Aby byl roztok elastický, přidá se do něj plastifikátor, který zvýší odolnost proti změnám teploty.
  • Aby nedošlo k vysušení potěru, je možné během sušení umístit plastový obal nahoře. Pokud to není možné, pravidelně navlhčete potěr.

Tlumicí páska

Tak jsme uvažovali s sebou jednu z možných technologií pro uspořádání teplé podlahy. Například pokud chcete uložit dřevěnou podlahu, můžete také položit ohřívací trubky na její vrchol. K tomu dochází k technologii, která se používá méně často. Doufáme, že vám tento článek pomůže dělat všechnu práci s vlastními rukama tak, aby pokoj v chladné době měl komfortní teplotu. Kromě toho vám nabízíme video o tomto tématu, stejně jako schémata, ze kterých se můžete dozvědět další aspekty návrhu podlahového vytápění v soukromém domě. Pokud máte osobní zkušenosti s výrobou takového systému, nezapomeňte napsat recenze na konci článku.

Video

Z poskytnutého videa se můžete dozvědět více o složitosti vytváření teplé podlahy v soukromém domě:

Schémata

Níže je řada schémat, z nichž se můžete dozvědět některé z jemností vytváření podlahy teplé vody v soukromém domě:

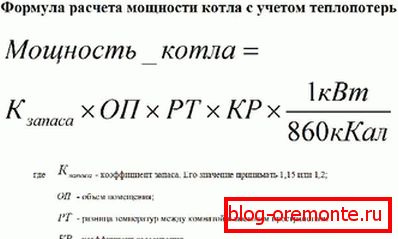

Vzorec pro výpočet výkonu kotle

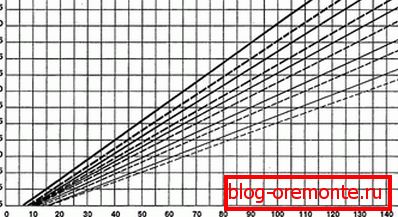

Graf toku tepla

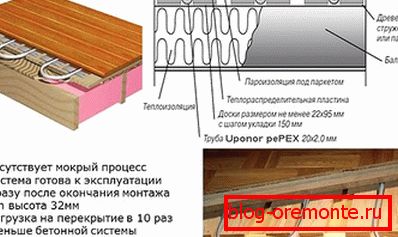

Vytápění na dřevěné podlaze

Návrh podlahového vytápění

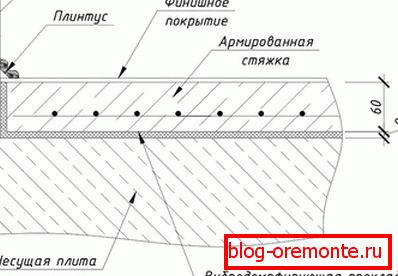

Schéma betonového podlahového vytápění

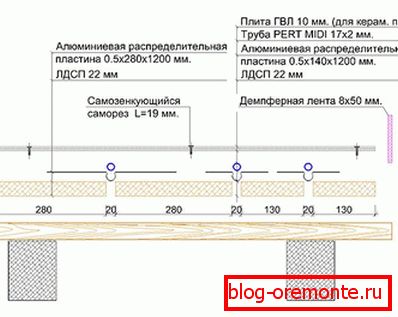

Schéma systému dřevěného podlahového vytápění

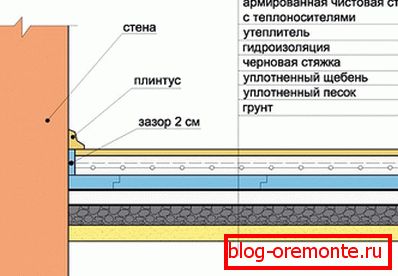

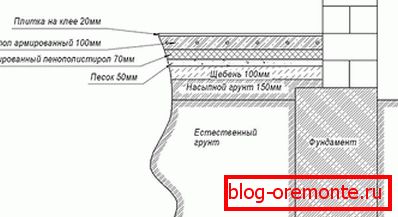

Schéma základny pod podlahovým vytápěním na zemi

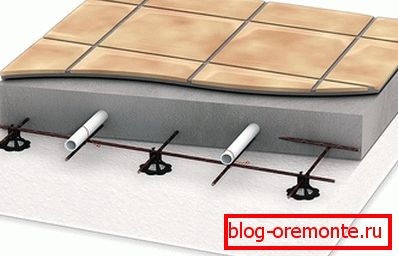

Schéma teplé podlahy topného dortu
