Jak připojit podlahu ohřívanou vodou

Pro dosažení pohodlné teploty v místnosti se mnozí rozhodnou postavit podlahový vytápěcí systém. Jak je známo, existují dva typy topení - voda a elektrické. Pokud je propojení elektrické podlahy dostatečně jednoduché, pak při připojení vodního ohřevu by měly být zohledněny některé odstíny. Existuje několik způsobů propojení podlahy teplé vody. V tomto článku vám řekneme o cenově nejdostupnějších technologiích a o tom, jak správně provést proces připojení.

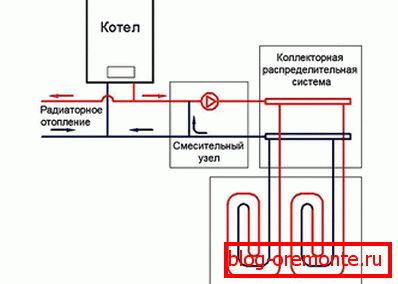

Připojení kolektorového systému přes kotel

Schéma zapojení kolektoru se snižuje na skutečnost, že kotel a kolektor musí být připojeny k trubkovému potrubí. Pokud je kotel instalován v blízkosti plynového potrubí (v případě plynového kotle), může být kolektor namontován na libovolném vhodném místě. Musí mít přístup k napájecím potrubím s průtokem a zpětným proudem, jakož i ke kontrole a řízení systému.

Před připojením potrubí k potrubí je nutné instalovat uzavírací ventily. Aby bylo možné řídit teplotu, může být v konstrukci ventilu zahrnut teploměr.

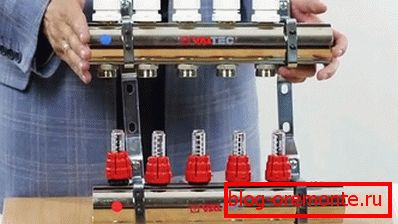

Dávejte pozor! V případě potřeby si můžete koupit kompletní sběratel v kompletní sestavě, například společnosti Valtec, Waltts nebo REHAU. Ve své konfiguraci jsou uzavírací ventily pro připojení potrubí. Jsou také vybaveny ventily pro každý jednotlivý okruh, což umožňuje v případě potřeby opravu vyhřívané podlahy bez vypnutí celého systému, ale pouze s vybranou větví.

Takto sestava sestávající ze sběrače, potrubí a jeřábu je propojena tlakovými kováními. Pro připojení potrubí se používají speciální spoje, které sestávají z mosazné matice, upínacího kroužku a opěrného pouzdra. Pokud je potřeba připojit potrubí různých průměrů, lze použít adaptéry-adaptéry.

Máme tedy nejjednodušší schéma pro připojení podlahového vytápění. Tato schéma má následující uzly:

• Jednoduchý kolektor s uzavíracími ventily.
• Napájecí / vratná trubka spojující kohouty s hřebenem.

Proto bude chladicí kapalina rovnoměrně rozložena kolem topných okruhů.

Dávejte pozor! Popisovaná schéma je jedním z nejjednodušších a současně neodpovídá odborníkům. Při tomto připojení bude podlahové vytápění zcela závislé na kotli. Jediné, co lze na kolektoru udělat, je částečně zakrýt ventil, aby se snížil průtok chladicí kapaliny. Samozřejmě, podlahové vytápění je lepší organizovat s individuálním řízením.

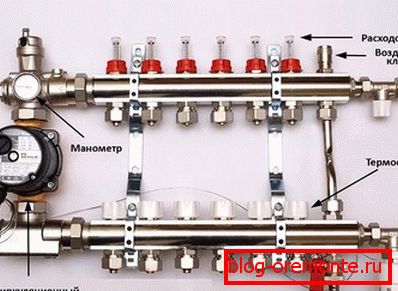

Pro organizaci plné kontroly nad vyhřívanou podlahou v návrhu kolektoru bude patřit:

• Jednotka pro míchání čerpadel.
• Vypusťte kohout.
• Oběžné čerpadlo.
• Odvzdušňovací ventil
• Uzavírací ventily a potrubí.

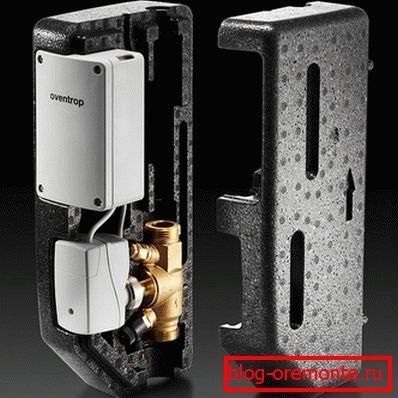

Na výstupu / vstupu mohou být namísto běžných kohoutků instalovány termostatické regulační ventily. Prostřednictvím nich můžete nastavit šířku pásma jeřábu. To je dosaženo díky termobalku s parafínem, který expanduje nebo se smršťuje pod vlivem teploty.

Dávejte pozor! Pokud žijete v chladných oblastech, systém podlahového vytápění by měl být vybaven směšovačem. Kotel bude mít příliš vysokou teplotu a teplo pro přenos tepla pro podlahové topení nesmí být vyšší než 55 ° C.

Montáž směšovacího čerpadla se provádí mezi přívodním potrubím a přívodním potrubím. K dispozici je také třetí odbočka, která vede k návratu před návratem do kolektoru. V případě potřeby čerpadlo pumpuje chlazenou chladicí kapalinu do průtoku, aby se dosáhlo nastavené teploty.

Jak je oprávněná schéma připojení kotle?

Připojení k kolektorovému kotli šetří peníze na nákup zařízení. Tato metoda může ohřívat místnost až 150 m.². Ale s ohledem na praktičnost je výhodnější zakoupit / nainstalovat kolektor, který umožní plnou kontrolu teploty chladicí kapaliny.

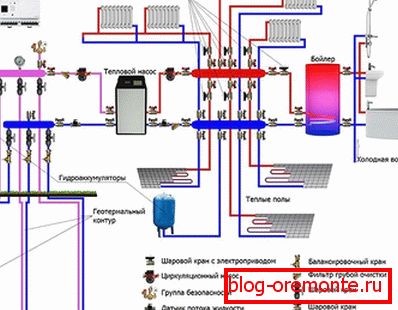

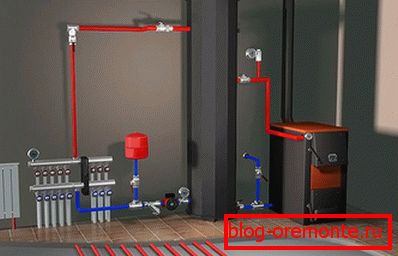

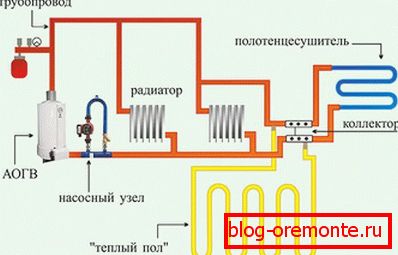

K dispozici je také možnost připojení vytápěné podlahy k podlahovému kotli. K tomu musíte (bez ohledu na typ kotle na tuhá paliva, plyn, nafta atd.) Zakoupit následující zařízení:

• Čerpadlo

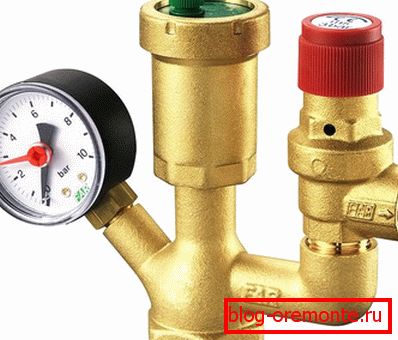

• Bezpečnostní skupina
• Expanzní nádrž.

Čerpadlo je umístěno před třícestným ventilem nebo před přívodním potrubím.

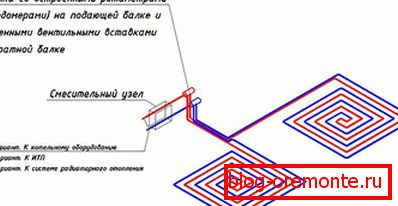

Dávejte pozor! Pokud to vaše finanční prostředky dovolí, můžete vidlice přes modul pod-mix, nebo jak se nazývá směšovací sestava. Může být dvou typů kotlů podle typu čerpací stanice a kolektorů, který je instalován přímo v kolektorové skříni.

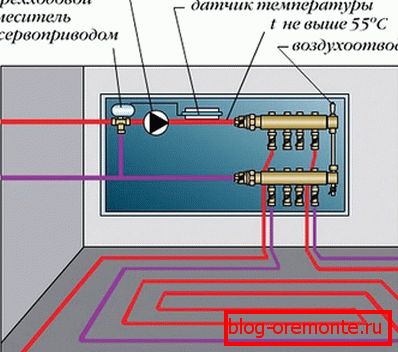

Připojovací systém s třícestným ventilem

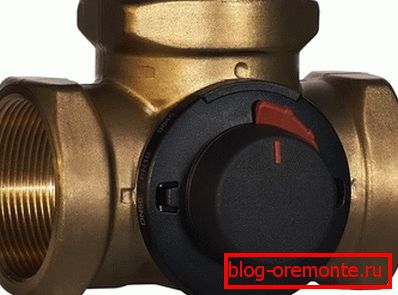

Namísto míchacího čerpadla můžete použít třícestný směšovač. Používá se v případech, kdy čerpadlo nemusí zvyšovat cirkulaci. Jeho instalace se provádí na výstupu z kolektoru. Tato schéma má následující uzly:

1. Na jedné straně jsou trubky přicházející z kotle připojeny ke kolektoru.
2. Na druhé straně je každý kolektor vybaven rozdělovačem.
3. Každý rozdělovač je vybaven odvětrávacím ventilem, který odstraňuje vzduchové bubliny ze systému.
4. Ze spodní strany rozbočovače je instalován kohout pro odvod chladicí kapaliny ze systému v případě opravy.

Dávejte pozor! Jak ukazuje praxe, je lepší koupit všechny potřebné prvky najednou a nešetřit na připojení teplé podlahy. Za tímto účelem je výhodnější koupit hotový kolektorový systém. Zvláště proto, že sběrač kolekce vás bude stát víc.

Obvod s cirkulačním čerpadlem z topného systému

Existují situace, kdy je nutné zvýšit tlak chladicí kapaliny v podlahovém topení. V takovém případě je čerpadlo nainstalováno. Aby bylo možné řídit a řídit teplotu, je čerpadlo dodatečně vybaveno termostatem.

Dávejte pozor! Pokud je podlaha připojena k topnému systému, čerpadlo je instalováno na vratném potrubí. V opačném případě bude čerpadlo z ústředního vytápění bytů vybírat velké množství chladicí kapaliny, což povede k teplotnímu chaosu v domě. Vaše podlahové topení bude horké a radiátory vašich sousedů na stoupači budou studené.

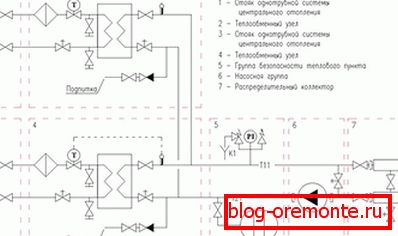

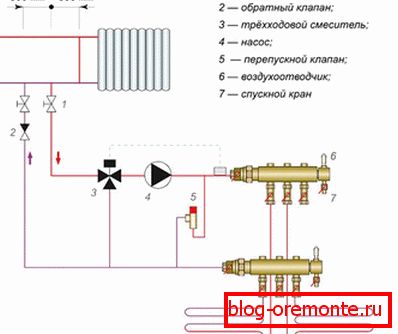

Je třeba poznamenat, že při připojení vytápěné podlahy k centrálnímu vytápění je důležité použít:

• Snímač teploty
• Trojcestný ventil.
• Míchací ventil
• Zpětný ventil

Takto je na přívodu instalováno čerpadlo s teplotním čidlem. Dále namontovaný směšovací ventil, který se připojuje k podlahovému topení. Na zpětném potrubí je instalován zpětný ventil. Jeho výstup musí být připojen k chladícímu topnému potrubí s odtokem do směšovacího ventilu.

Takže po připojení podlahy některým z uvedených metod by měl být systém zkontrolován. Aby bylo zajištěno, že vše funguje správně, testování by mělo pokračovat několik hodin. V tomto případě je žádoucí nastavit maximální teplotu topení, po které se ujistěte, že každý spoj je těsný. Pokud máte osobní zkušenosti s takovou prací, ponechte své komentáře na konci tohoto článku. Vaše zkušenosti budou užitečné zejména pro začínající mistry.

Schémata

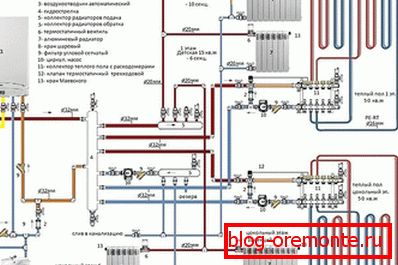

Doporučujeme seznámit se s podrobnými diagramy připojení podlahy teplé vody:
