Jak položit podlahu s teplou vodou

Organizace teplé podlahy je moderní řešení, které poskytuje komfort a pohodu v obytných prostorách. Pro jejich stabilní funkčnost je důležité vědět o složitosti instalačních prací. Proto před položením podlahy teplé vody byste měli znát stávající tipy a doporučení. V tomto článku budeme zvažovat postupné kroky k provedení této práce bez zapojení specialistů.

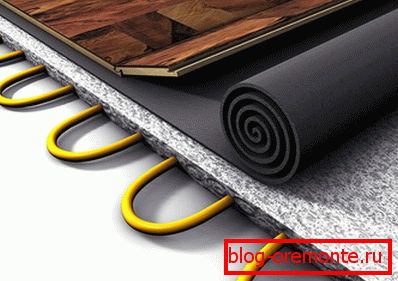

Vlastnosti ohřevu vody

Tento systém topení má své omezení. Například se nedoporučuje instalovat v bytovém domě. Zvláště pokud máte centrální vytápěcí systém. Připojení podlahového vytápění k systému ústředního vytápění může vést k nerovnováze, v důsledku čehož mají vaši sousedé jeden stoupaček, budou baterie studené. Navíc takové teplé podlahy jsou závislé na centrálním systému a budou pracovat pouze v topné sezóně.

Dávejte pozor! Pokud je v bytě provedeno individuální vytápění nebo je v nové budově umístěna samostatná větev pro pokládku vytápěné podlahy, nedojde k nerovnováze.

Pokud jde o venkovské domy, doporučuje se dokonce výroba vyhřívané podlahy. Chcete-li to provést, můžete použít několik způsobů instalace:

• Beton
• Nastilny.
• Dřevo.

Zvažujeme výhody každé techniky. Ale bez ohledu na způsob instalace je celá práce rozdělena do 4 etap:

1. Vytvoření projektu.
2. Příprava
3. Instalace systému.
4. Pokládání podlah.

Kromě toho, bez ohledu na zvolený způsob, je možné položit vlastní podlahu podlahového vytápění. K tomu potřebujete touhu a výsledek přichází.

Kompetentní design - klíč k úspěchu

V první fázi je třeba vše pečlivě zvážit. Dokonce i když máte zkušenosti s touto prací, vytváření projektu je důležitou součástí přípravných prací..

Dávejte pozor! Projekt tepelně izolované podlahy je nezbytný pro určení množství požadovaného materiálu, tepelných ztrát a volbu vhodného způsobu pokládání trubek.

Měli byste také zvážit:

• výška a tvar vytápěné místnosti;
• vyhřívaná plocha;
• vlastnosti trubek a jiných materiálů;
• jakou teplotu chcete v obývacím pokoji.

Dnes, aby projekt z tepelně izolované podlahy nebude dělat zvláštní obtíže. Můžete použít kalkulačku služeb - online nebo speciální počítačové programy. Ale i jejich použití vyžaduje znalost základních údajů: materiál, z něhož je dům stavěn, tloušťka stěn, druh dokončovací podlahy, topná plocha atd. Výsledky pomohou vidět průměrnou spotřebu materiálu.

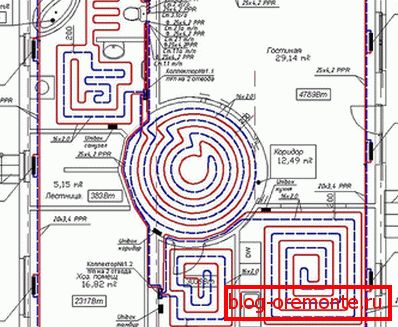

Pokud nemáte přístup k takovým programům, může být projektový diagram proveden na list papíru. Chcete-li to provést, ve vhodném měřítku přeneste tvar místnosti na kus papíru. Určete umístění kolektoru. Vyhřívaná oblast je rozdělena na samostatné okruhy. Každý obvod by neměl být v průměru větší než 100 m. Je důležité určit, kde budou umístěny dilatační spáry.

Zvláštní pozornost by měla být věnována deformacím a sedimentárním švům. Rozpěrný kloub je nutný k vyrovnání stlačování / roztažení potěru, k němuž dochází v době změny teploty. Podle požadavků EN je nutná dilatační spára, pokud plocha plnění potěru přesáhne 40 m² (podle CM 41-102-98 více než 30 m²). Průchozí potrubí skrze šev musí být nutně "oblečeno" v vlnitém plášti, jehož délka může dosáhnout až 1 m.

Dávejte pozor! Prostřednictvím dilatačního spoje může potrubí procházet pouze průtokem nebo zpětným proudem. Smyčka smyčky by měla být na straně.

Co se týče sedimentárního kloubu, musí být provedeno mezi různými místnostmi. Je zpravidla umístěno ve dveřích nebo mezi dokováním různých podlah, například mezi dlaždice a laminát. Usazeninový spoj je proveden holicí metodou v cementovém potěru na 1/3 své tloušťky. Tato práce může být provedena mlýnem. Výsledný šev musí být vyplněn elastickým plnidlem.

Ve fázi návrhu byste se měli rozhodnout, zda se jedná o plošný materiál. Faktem je, že každý z nich má svůj vlastní index tepelné vodivosti. Například tepelná vodivost dlaždic a dřeva se výrazně liší. Vybraná síla vytápěné podlahy pod dlažbou a dřevem bude tedy odlišná. Díky těmto výpočtům můžete dosáhnout požadované teploty v obývacím pokoji.

Dávejte pozor! Většina odborníků doporučuje nepokládat teplou podlahu pod nábytek. To je způsobeno tím, že se strom může rozpadnout pod vlivem vysoké teploty. Rovněž se nedoporučuje položit topení na sanitární zařízení. Proto při vytváření projektu byste měli předem zvážit jejich polohu.

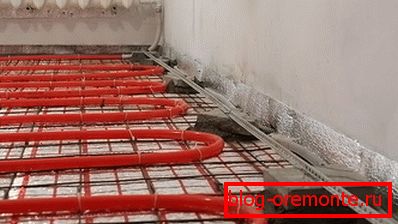

Betonování potrubí

Tato metoda zahrnuje řadu přípravných prací. V první řadě je vyrovnán povrch podlahy. Přípustný výškový rozdíl nesmí přesáhnout 5 mm. Je-li číslo vyšší, je potřeba další potěr. Tepelně izolační vrstva se umístí na horní část závěsného závěsu, aby se předešlo tepelným ztrátám (tloušťka izolace není menší než 3 cm a hustota je 35 kg / m³).

Dávejte pozor! Tloušťka izolace závisí na tepelném zatížení. Čím vyšší je tato hodnota, tím více se vyžaduje její tloušťka.

Dále, po obvodu místnosti ke zdi, upevněte tlumící pásku, která kompenzuje rozšíření potěru. Musí zcela pokrýt vrstvu potěru a tepelnou izolaci. Po celé ploše podlahy je třeba umístit reflexní film, který směřuje tepelnou energii nahoru. Dalším krokem bude instalace maksetky a pokládání topných okruhů. Stylové metody:

• had;
• hlemýžď;
• kombinovaná metoda.

Pokud jsou všechny tyto kroky dokončeny, můžete pokračovat v přípravě potěru. Pro jeho vytvoření bude potřebovat cement M300. V betonu byste měli přidat drcený kámen, písek a plastifikátor. Podíl spotřeby může být následující: 1 kg cementu, 2 kg písku, 3,5 kg drceného kamene. Změkčovadlo se přidává podle pokynů výrobce.

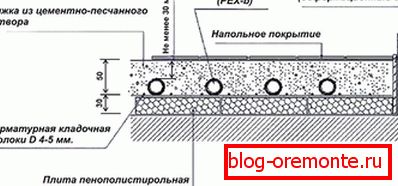

Požadavky na potěr na podlaze teplé vody:

• Tloušťka potěru nad trubkou není menší než 30 mm. Celková vrstva není větší než 100 mm.
• Plnění potěru se provádí po kontrole systému.
• Je-li místnost příliš velká, potěr by měl být rozdělen na několik částí (to je povoleno, pokud je vzdálenost od stěny větší než 8 m).
• Potěr by měl v přírodních podmínkách suchý, bez dodávaného topení.

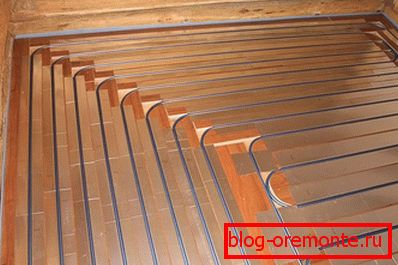

Montáž na dřevěnou podlahu

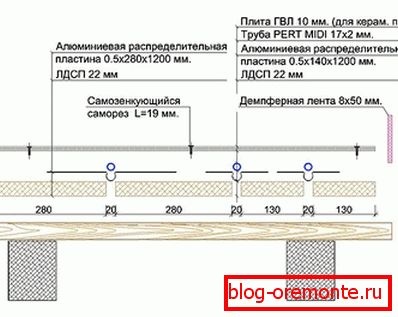

Pokud není možnost vyplnění potěru, můžete použít jinou technologii pro výrobu podlahy teplé vody - dřevěnou metodu. Za tímto účelem je mezi mezery umístěn polystyren nebo minerální vlna pro tepelnou izolaci. V podlahových deskách předem připravené výklenky.

Často v takových situacích není potřeba oteplovat (to je na uvážení). Poté je třeba položit podklad a reflektor. Pro tento účel se doporučuje používat speciální hliníkové desky. Rovnoměrně distribuují tepelnou energii po celé ploše podlahy. Poté, co položíte potrubí nahoře, doporučujeme položit těsnění ze sádrového vlákna a poté můžete ihned nainstalovat laminátovou podlahu, parkety, linoleum atd.

Tato kategorie stojanu se vztahuje také na tuto kategorii. Namísto hotových desek se používají speciální lamely. Musí být položeny tak, aby mezi nimi byly drážky pro hliníkové desky. Zpravidla se v dřevěných domech používá dřevěný způsob pokládky podlahy teplé vody.

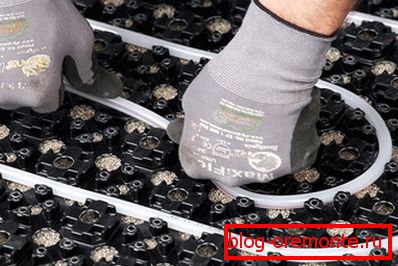

Настильная система

Pokud má váš dům / byt nízké stropy, pak bude polystyrenový systém ideálním řešením. Skládá se z desek, které jsou propojeny drážkami. V tomto případě se instalace podlahy teplé vody provádí podle následující technologie:

• Tepelná izolace je položena na podkladu.
• Na celé podlažní ploše se nacházejí desky z polystyrenu.
• Desky rozdělovače tepla jsou umístěny nahoře.
• Trubky jsou jemně zasunuty do přistávacích drážek.
• Pokud po kontrole vše funguje správně, můžete vyplnit kravatu a položit dokončovací podlahovou krytinu.

Instalace hlavních komponent

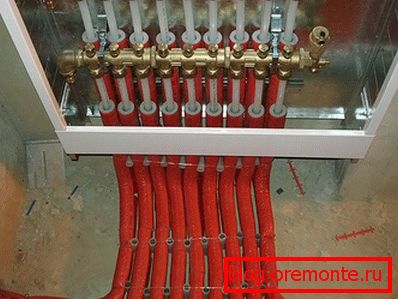

Kromě pokládky topných trubek je důležité správně nainstalovat hlavní součásti, které zahrnují směšovací jednotku a kolektor. Skříň sběrače je instalována na určitém místě v projektu. Je nainstalován kolektor. Z toho je chladicí kapalina rovnoměrně rozdělena do každé kanceláře. Do kolektoru jsou dodávány dvě napájecí / vratné potrubí. K dispozici je také další směšovací jednotka, která udržuje požadovanou teplotu chladicí kapaliny. Poskytuje stálý nucený oběh vody systémem podlahového vytápění.

Schémata pokládky potrubí a testování systému

Nejčastější rozložení potrubí je spirála a hada. Pokud vyberete metodu instalace hada, potrubí je primárně směrováno na vnější stěnu. V jeho blízkosti jsou velké tepelné ztráty. Ze zdi je obrys rovnoměrně rozložen do středu místnosti. Rozteč trubek se může pohybovat od 15 do 25 cm. Pokud je nutné zvýšit kapacitu vytápěné podlahy, je stupeň snížen a naopak. Takže v blízkosti vnější stěny se doporučuje snížit pokládání na 15 cm.

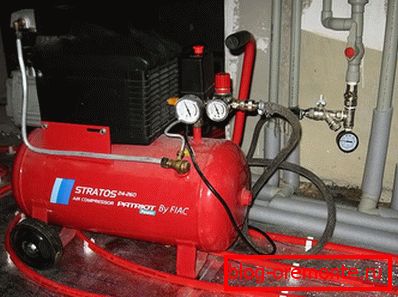

Pokud jde o testování systému, musí být provedeno po úplném namontování potrubí a připojení k kolektoru. Zahrnuje hydraulické testy, které testují systém na pevnost a těsnost. Tlakové zkoušky se provádějí při tlaku 3 až 4 bar. Pro tlakové zkoušky můžete použít vzduchový kompresor nebo hydraulický lis. Pokud byly v procesu kontroly závad zjištěny, měly by být odstraněny a teprve poté by měly být kolečka nalita.

Z tohoto článku jsme se dozvěděli o vlastnostech zařízení a položení podlahy teplé vody. Byly zvažovány různé techniky, které lze použít. Jakou technologii si vyberete, každý rozhoduje sám o sobě, protože všechny případy jsou individuální.
