Tepelně elektrická podlaha pod samotným laminátem

Jedním z faktorů pohodlí bydlení v bytě je teplota v pokojích. Za účinný zdroj dodatečného ohřevu místnosti se používá teplá elektrická podlaha pod laminátem. Může být namontován v venkovských domech a bytech pod různými typy povrchových úprav, včetně laminátu. Dříve tato kombinace nebyla k dispozici kvůli nízké tepelné vodivosti materiálu a negativnímu vlivu procesu ohřevu na něj. Moderní modely laminovaných panelů vyrobené s označením "Warm Wasser" jsou perfektně kombinovány s elektrickými topnými prvky, zejména filmy, které vyzařují infračervené vlny.

Typy elektrické podlahy:

1. Vykurovací kabel je vysoce odolný vodič. Je vybaven hadem a naplněn vrstvou betonového potěru. Jedná se o možnost rozpočtu a udělat tak teplou elektrickou podlahu pod laminátem vlastním rukama je poměrně jednoduché. Nevýhodou konstrukce je pomalé vytápění, které vyžaduje čas ke zvýšení teploty potěru a podkladu pod laminát.
2. Topné rohože jsou konstrukce vyrobená z kabelu upevněného na skleněné tkanině, díky čemuž je rychlé pokládání.
3. Filmová infračervená podlaha - tento model je optimální pro použití pod laminátem, pás s tloušťkou 3 mm nezakrývá výšku, je snadno spojitelný.

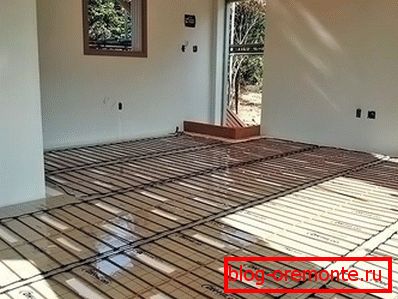

Rozložení rozvržení

Je třeba vytvořit schéma pro pokládku vytápěné podlahy. V místech umístění pevného nábytku nejsou instalovány topné prvky.

Dávejte pozor! Při instalaci chladicí kapaliny je nutné ustoupit minimálně 10 cm od potrubí a radiátorů v místnosti. To se provádí, aby nedošlo k přehřátí a poruše jednotlivých částí systému.

Rovněž se berou v úvahu odtlaky ze stěn, které jsou od 5 do 10 cm. Podle připraveného plánu se vypočítá plocha, na které bude položena elektrická podlaha.

Instalace topných rohoží

Proces instalace topných rohoží zahrnuje následující kroky:

1. Ve zvoleném místě ve stěně ve výšce 30 cm se vytvoří otvor pro termostat a v potěru se odřízne drátěná drážka.
2. Povrch podkladu je důkladně vyčištěn před položením elektrické podlahy.
3. Povrch je primární, aby zlepšil přilnavost lepidlem.
4. Mělo by být poznamenáno umístění nábytku nebo klempířství, stejně jako provádět odsazení ze zdí.

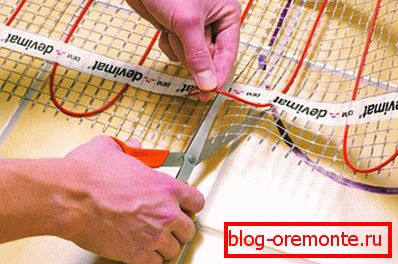

5. Rohože s kabelem jsou řezány na požadovanou délku, zatímco samotný kabel je zakázán řezat. Je důležité zabránit překrývání kabelových cívek.
6. Při instalaci teplotního čidla umístěte jej do stejné vzdálenosti od topných těles.
7. Montážní konce drátu jsou vedeny skrz drážku na místo instalace termostatu.
8. Teplotní snímač se umístí do vlnité trubky, tento konec je uzavřen zástrčkou a druhý je přiváděn k termostatu. Trubice se vejde do montážní drážky a rozetře se roztokem dlaždic. Konce vodičů jsou připojeny k zařízení.
9. Chcete-li zkontrolovat správnost instalace, systém se rozsvítí minutu, tak se řídí termostat a rohože.
10. Potěr je vyroben z roztoku pro pokládku dlaždic a jeho výška je 1 cm.
11. Po vysušení podkladu se kontroluje elektrická podlaha. Po odpojení a chlazení se podklad položí a laminát se na ni instaluje.

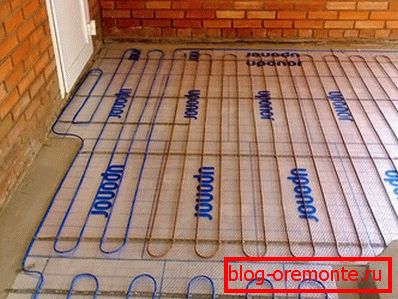

Elektrické kladení kabelů

Než provedete elektrické podlahové vytápění, musíte provést přípravu základny. Skládá se z vyrovnání a čištění povrchu. Dále se provádí hydroizolace, je položena s překrytím na stěnách.

Těsnicí pásek je na obvodu lepen. Ohřev základny se provádí stínícím materiálem, jako je penofol. Vrstva tepelné izolace zabrání úniku teploty do betonu stropu.

Dávejte pozor! V případě potřeby se jako izolace použije vrstva minerální vlny nebo polystyrénové pěny až do 10 cm. Na horní část izolace je položena výztužná síť.

Pro upevnění kabelu je třeba upevnit kovovou montážní pásku, na které je možné cívky položit jakýmkoliv krokem, získáním potřebné kapacity vytápění. Bez zahájení instalace se kontroluje odpor drátu a porovná se s ukazateli pasu. Pokládání se provádí podle schématu, odsazené 5 cm od stěn a 10 cm od topných trubek. Minimální průměr ohybu cívky - 5 cm, dráty by neměly být ve vzájemném kontaktu.

Na praktickém místě ve výšce 30 cm je pro instalační krabici termostatu vytvořen otvor a drážka proniká stěnou a podlahou pro pokládku drátů a vlnitou trubičku, do které je vložen snímač teploty. Trubice je upevněna ve stejné vzdálenosti od kabelových cívek. Jeho konec se senzorem je bezpečně uzavřen konektorem, který se dostává do roztoku.

Na dokončeném systému je pečlivě rozložena cementově písková malta a rozložena přes základnu.

Dávejte pozor! Potěr je dobře zhutněn tak, aby nebyly ponechány žádné prázdné prostory, které by zhoršily přenos tepla. Roztoková vrstva dosahuje 5-8 cm.

V montážní krabici jsou sestaveny tři skupiny vodičů - kontakt z elektrické podlahy, teplotní čidlo a napájecí napětí ze sítě. Před instalací termostatu se kontroluje odpor vodičů a s uspokojivým výsledkem jsou vodiče připojeny k zařízení podle stávajícího obvodu. Laminování může být po úplném vyschnutí potěru.

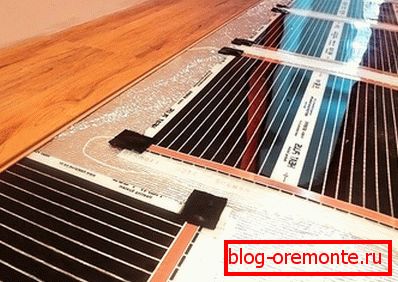

Infračervená teplá podlaha

Instalace podlahy filmu nevyžaduje další práci. Stačí položit topné pásy na tepelně izolační vrstvu, lepidlo na základnu, připojit je pomocí spojovacích prostředků a vodičů a připojit k termostatu.

Dávejte pozor! Pro oddělení řezů a připojení kontaktů v sadě je připevněna bitumenová izolace.

Před položením laminátové infračervené podlahy pokryté silným plastovým obalem.

Video

Toto video poskytuje podrobný návod pro pokládku filmové podlahy pod laminát:
