Náhradní zásuvky diy

V tomto článku se pokusíme podrobně vysvětlit, jak nahradit typickou elektrickou zásuvku v domácím prostředí. Ihned učiníme rezervaci, že nutnost takové výměny vzniká zpravidla v situacích, kdy je provedena úplná nebo částečná aktualizace veškerého elektrického zařízení instalovaného v bytě (někdy v případě potřeby i přenesení zásuvek na novou pozici).

Dále je třeba poznamenat, že všechny práce týkající se výměny a montáže výrobků pro elektroinstalaci (zejména zásuvky) patří do kategorie elektroinstalačních prací, jejichž výroba musí vyhovovat požadavkům platných norem pro elektrickou bezpečnost (pravidla PUE). V souladu s ustanoveními těchto pravidel je nutno před výměnou zásuvky s vlastními rukama částečně uvolnit napětí z místnosti, kde je elektrický výrobek umístěn.

V nejběžnějším případě může byt byt zcela odpojený odpojením vstupního automatického zařízení (tzv. "Automat").

Nástroj použitý

Pro úspěšnou realizaci celého komplexu prací souvisejících s demontáží starých a instalací nové elektrické zásuvky budete určitě potřebovat následující nástroj:

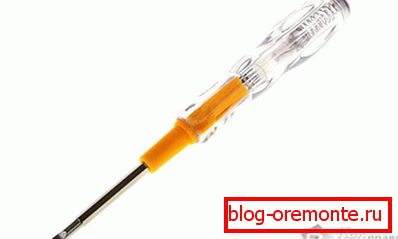

• typický indikátorový šroubovák (můžete také použít multimetrový měřicí přístroj typu "multimetr");
• sada běžných šroubováků s příčnou a rovnou pracovní částí;
• nůž pro odizolování konců kabeláže;
• malé kruhové nosní kleště používané při vytváření kontaktní části drátu.

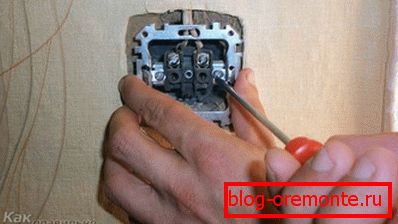

Demontáž starého produktu

Ihned po vyjmutí napájecího zdroje z pracovní plochy bytu můžete pokračovat v demontáži aktualizované zásuvky, která se obvykle provádí v následujícím pořadí:

• nejprve je odstraněn dekorativní kryt elektrických výrobků, který je držen na své základně jedním nebo dvěma montážními šrouby;
• pak je nutné uvolnit těsnost dvou bočních šroubových spojovacích prvků, pomocí kterých je připevněna výrobková skříň v montážním otvoru (ve výklenku na stěně);
• ihned poté můžete uvolnit šrouby na svorkách pomocí přívodních vodičů a zcela vyjmout pouzdro uvolněného vývodu z výklenku.

Budete muset zbavit holých konců starých vodičů tak, aby délka jejich pracovní části byla alespoň 2 centimetry. Po důkladném oddělení jsou volné konce tvarovány jako prstence, jejíž průměr by měl odpovídat montáži na svorkách a směr skládání by se měl shodovat se směrem otáčení upevňovacího šroubu.

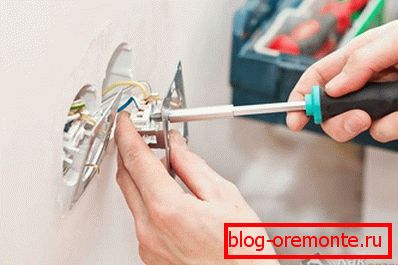

Instalace nové zásuvky

Po úplné demontáži staré zásuvky můžete pokračovat v instalaci nového produktu. K tomu je třeba nejdříve uvolnit šroubové upevnění rozpěrných ramen umístěných na stranách pouzdra výstupu, který má být instalován. Poté je zasunutá až do zásuvky, která zůstává ve výklenku ze starého vývodu a upevněná střídavým utahovacím šroubem. (V případě silného opotřebení nebo poškození spodní strany je nejlepší vyměnit za novou).

Bezprostředně po této době jsou konce předtvarovaných drátů připojeny ke svorkám kontaktu nově instalované zásuvky, které jsou k nim připevněny šroubovým spojem. Po dokončení všech upevňovacích operací se ujistěte, že jste zkontrolovali spolehlivost utažení všech spojovacích prvků, a také provést kontrolu zkontrolované instalace. K tomu musíte použít napájení této části kabeláže a ujistěte se, že na vývodech přístroje je napětí (můžete to udělat se stejným šroubovákem).

V závěrečné fázi montáže je na pouzdru zásuvky instalován dekorativní kryt, po kterém je zapnut úvodní automat. Ujistěte se, že napětí na svorkách je přítomno, můžete bezpečně pokračovat v provozu aktualizovaného produktu.

Poznámky

Závěrem jsme zvážili řadu zvláštních podmínek, které musíme splnit, když vyměníte zásuvku vlastními silami.

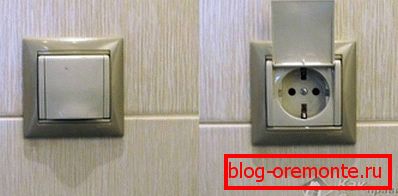

1. V první řadě se týkají instalace zásuvek v místnostech s vysokou vlhkostí (například v koupelnách). V těchto prostorách by měly být instalovány výrobky se speciálním nepromokavým výkonem.
2. Dále všechny výše popsané postupy předpokládají použití nových modelů zásuvek ve verzi "euro" s pomocným kontaktem nezbytným pro organizaci ochranného uzemnění.

Konečná kontrola výkonu nově instalovaného produktu se provádí připojením domácího zařízení podle vašeho výběru do sítě. Současně by spolehlivě namontovaný výstup neměl být během provozu provozován.
