Montáž žárovek

Při vytváření projektu střechy se obvykle pokoušíte vzít v úvahu pravděpodobnost zatížení před srážením. Pokud jsou tyto výpočty prováděny nesprávně, může se celá konstrukce zhroutit. V některých zimách sněžení klesá více než obvykle. Abyste to nemuseli trpět, musíte instalovat žhavicí žlaby.

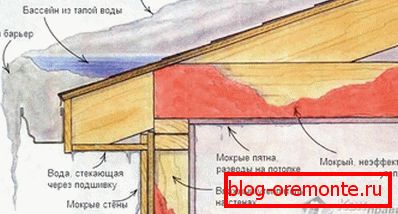

Proč se hromadí led

Příčiny ledu souvisejí s vnějšími a vnitřními faktory:

  • Časté změny teploty. To vede k tomu, že vrstvu sněhu, která už byla ležená, mohla tát, po poklesu teploty zmrzla a pokryla další.
  • Neschopnost rohu sklonu střechy. Musí být vypočítán v souladu s klimatickými rysy daného území.
  • Nečisté odtokové kanály. Na podzim mohl okapák usnout. Zablokuje otvory, které zabraňují odtoku vody.
  • Nedostatečné oteplování půdního prostoru.
  • Přítomnost podkrovní místnosti. Při použití podkroví jako obývacího pokoje je uvolněna pára, což kromě toho vede ke zvýšení teploty podlahy. Z tohoto sněhu se taví a voda zmrzne v chladu.
  • Nepravidelné čištění střechy.

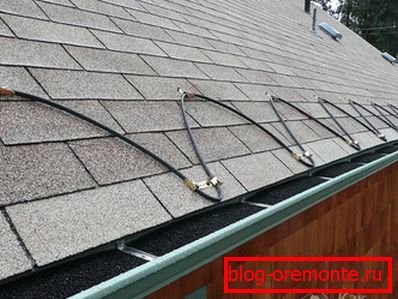

Ohřívací systém pro žlaby je obvykle namontován společně s vytápěním některých částí střechy. Zařízení tohoto typu má následující úkoly:

  • Odstranění rampouchů a zmrzlých uzlů na střeše.
  • Zabraňte hnilobě zastřešení v důsledku hromadění vlhkosti.
  • Uvolnění otvorů pro přetížení pro průchod tekutin.
  • Zabraňte náhlým změnám teploty, které mohou poškodit některé materiály.
  • Snižte hmotnost vrstvy sedimentující vrstvy, abyste snížili zatížení.
  • Prodloužení životnosti podlahy a celého střešního systému.
  • Automatizujte čištění střechy.

Princip fungování topného systému

Topný systém pracuje v automatickém režimu. Není vyžadován zásah uživatele. To je zajištěno skutečností, že konstrukce zajišťuje přítomnost speciálního čidla, které nepřetržitě přijímá data o okolní teplotě. Vysílá signál regulátoru, který uzavírá okruh pro napájení elektrického proudu a topných prvků již na místě, zahřívá vrstvu sněhové pokrývky nebo ledu.

V případě potřeby lze aktivaci provést ručně, obvykle je to další přepínač.

Vyberte typ topného kabelu

Základem celého mechanismu je topný kabel. Pro některé je tento pojem něco nového, ale ve skutečnosti jsou tato řešení používána po dobu delší než jeden rok.

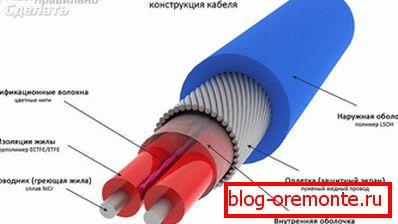

Odporové. Ve vzhledu připomíná obyčejný jednoduchý jádro nebo lanko z opleteného hliníku. Ohřev nastává kvůli vnitřnímu odporu vodiče. Teplota je snadno udržována na stejné úrovni, což zaručuje spolehlivost systému. Obvykle je v cenově dostupném cenovém rozpětí.

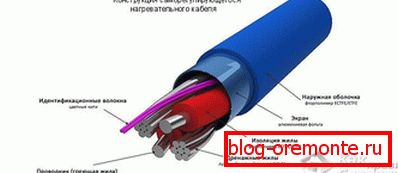

Samoregulační. Struktura tohoto vodiče je složitější a jeho cena je vyšší. Jak název napovídá, tento kabel může fungovat samostatně bez zásahu uživatele. To znamená, že v různých oblastech mohou být různé teploty. To se vysvětluje následujícím mechanismem: mezi těmito dvěma vodiči je izolátor, který do určité míry přenáší elektrickou energii. Čím nižší je teplota, tím nižší je odpor, čím více proudů prochází a tím dochází k vyššímu ohřevu. Po zahřátí se odpor zvyšuje a propustnost se snižuje.

Každá z těchto možností má své silné a slabé stránky. Odporové:

  • rychlé zahřátí;
  • snadná instalace dvoužilového kabelu;
  • jednoduchost výpočtu výkonu na lineární metr;
  • Neexistují žádné speciální nuance s připojením.

Nevýhody zahrnují:

  • potřeba stanovení specifické deklarované délky;
  • nadměrné používání elektřiny v nerovných oblastech;
  • Jako kontrolu před instalací je k dispozici pouze měření odporu.

Mezi výhody samoregulace patří:

  • možnost použití bez termostatu;
  • instalace kusu libovolné délky;
  • odolnost proti fyzickému namáhání;
  • ekonomičtější spotřeba ve srovnání s odporem;
  • odolnost proti poklesům napětí;

Některé nevýhody:

  • relativně vysokou cenu;
  • pomalé oteplení;
  • vysoký startovací výkon.

V některých situacích, v zájmu úspory nákladů, tyto dva typy kombinují. Například podél svahu střechy, kde je kryt sněhu nebo ledu asi stejný, je povolen odpor a v žlabách, kanálech a kanálech je položen samoregulační kabel.

Projektování

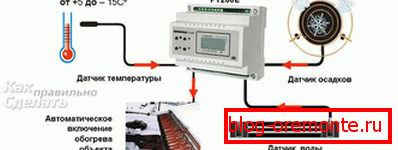

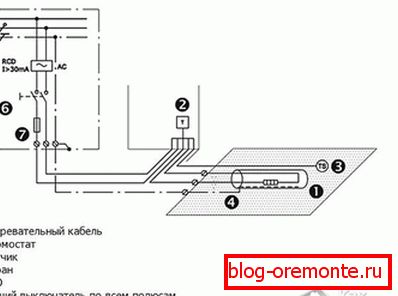

Vedle samotné topné základny budou stále potřebné některé komponenty:

  1. Snímač teploty Nejlepší volbou by byla malá meteorologická stanice. Bude schopna sledovat nejen teplotu, ale i vlhkost a srážky.
  2. Termostat Pro tyto účely je upřednostňován elektronický produkt. Přesněji sleduje výkyvy a udržuje dostatečné zatížení.
  3. Studený kabel. Obvykle se užívá ve dvojitém plášti. Bude sloužit jako síla pro připojení zátěže. Sekce je vybrána v závislosti na celkové spotřebě systému.
  4. Signální kabely. Používá se pro snímače teploty a vlhkosti.
  5. Automatický přepínač Počet pólů bude záviset na příchozí síti.
  6. Montážní krabice. Jeden bude zapotřebí pro termostat, jeden pro automat, není-li instalován ve všeobecném štítu a jiný pro meteorologickou stanici.
  7. RCD. Požadovaná položka. Toto zařízení vám umožní sledovat nejmenší únik a okamžitě zastavit tok elektrického proudu, který chrání všechny obyvatele domu.
  8. Spojky pro hermetické kabelové spoje. Upevňovací materiál ve formě šroubů, hmoždinek, konzol pro dráty.

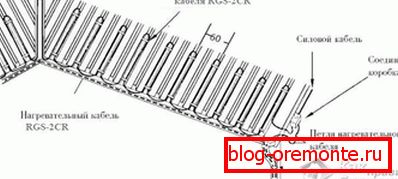

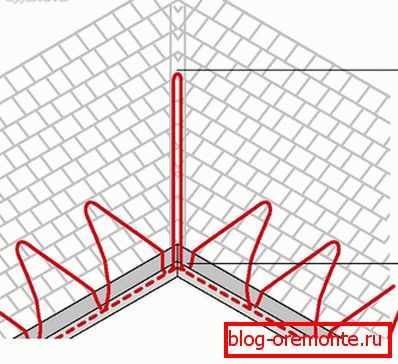

Nyní je nutné vypočítat požadovanou délku topného kabelu. Chcete-li to provést, změřte délku všech horizontálních a vertikálních částí. Obvykle se do žlabu vejde dva řádky, takže výsledek musí být vynásoben dvěma. Pro vertikální odtokové potrubí existují také dva, ale je důležité spodní část dále zahřát, protože je blíže k zemi a může silněji zamrznout. Do výsledku by mělo být přidáno přibližně 10% zásob. Pokračuje v dalších krocích ve spojích. Délka segmentu, který bude na střeše, závisí na zvolené metodě instalace. Může se provádět v několika vláknech nebo hadích. Výška hadí smyčky se volí podle vzoru položené podlahy, ale nesmí být menší než šířka, na které se obvykle vytváří mráz (v průměru tato hodnota dosahuje 35 - 40 cm). Pokud je na střeše vnitřní roh (endova), pak do něj nutně zapadá i topný kabel. Minimální je zapotřebí? jeho délka ve dvou řadách.

Napájení kabelu pro každý případ je vypočítáváno individuálně, ale existuje několik průměrných hodnot:

  • Za normálních podmínek je počáteční bod 22 W pro odporový kabel a 30 W pro samoregulační kabel na metr.
  • Pro měkké střechy a plastové kanály by výkon na lineární měřič neměl přesáhnout 17 wattů.
  • Pokud existuje možnost silného námrazy pro kovový žlab, jsou povoleny dvě vedení s výkonem 50 W na jeden lineární metr.
  • Při velké šířce se drážky nemohou vejít na dvě, ale na tři nebo více čar.
  • Je-li podkroví studené, stačí 70 W / m2. V případě použití podkroví v podkroví se počet otáček a čar vypočítá tak, aby se od 200 W / m2.

Nyní, když poznáme celkovou délku celé řady a sílu každého vodiče, můžeme vypočítat celkovou spotřebu. V souladu s touto hodnotou je vybrán jistič, studený úsek kabelu a termostat.

Instalace

  • Instalace se nejlépe provádí shora dolů. Ale musíte začít s topným kabelem.
  • Uvnitř místnosti vybereme umístění elektrické desky. Je-li to nutné, použijeme perforátor pro jeho vytvoření. Vyvrtejte otvory a upevněte krabici šrouby a hmoždinky.
  • Pro každý jednotlivý okruh provádíme instalaci strojů. Zde také instalujeme termostat.
  • Vytváříme síťový kabelový výstup. Vytáhněte jej do úrovně, kde se bude připojovat k topení.
  • Uzavřená krabička je instalována pod střechou. Spustí síťový kabel.
  • Dále je nutné důkladně očistit všechny žlaby a místo na střeše, kde je plánováno instalace.
  • Odolnost topného kabelu se změří a hodnota se zkontroluje v souladu s deklarovanou hodnotou. Indikace jsou uvedeny v pasu.

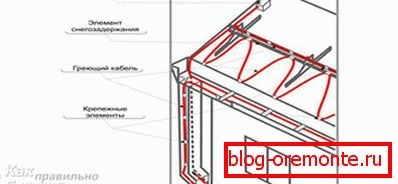

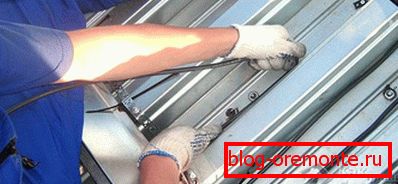

  • Roztahování topného kabelu začíná. Prvním krokem je položení na střechu. Aby bylo zajištěno, aplikujte speciální desky s držáky nebo mřížkami. Umožňují provádět potřebný krok a vlnu hada nebo vzdálenost mezi rovnoběžnými vlákny.
  • Vyrábí se v horizontálních žlabách. Aby byla zajištěna potřebná mezera mezi kabely (musí to být minimálně 3 cm), používají se speciální plastové štíty nebo kovové podpěry. Některé z jejich typů jsou zavěšeny na okraji drážky, jiné je třeba upevnit pomocí nýtů.
  • Kolem trychtýře je třeba provést několik dalších otočení. V žádném případě by nemělo docházet k dopravní zácpě, to se děje pro rychlý odtok vody.
  • Pro snížení vodiče ve svislé trubce aplikujte kabel s plastovým pláštěm. Kabely se nesmí protínat. K tomu je třeba předem oddělit speciální rozpěrky. Na spodní straně smyčky je připevněn malý výčnělek. To můžete provést vrtáním čtyř děr a upevněním vodiče pomocí potěru.

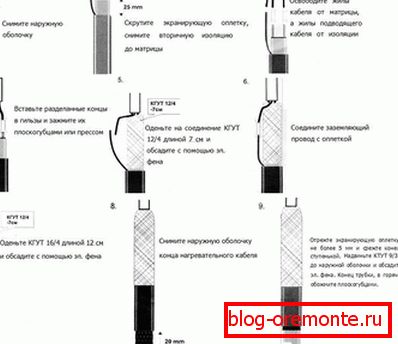

  • Konce vodiče jsou přivedeny do zabudované skříně. Uvnitř je spojení se studeným drátem.
  • Snímač teploty může být namontován buď přímo u odtoků, nebo na severní straně domu, aby mohl zachytit nejnižší možnou teplotu.
  • Když je celý systém namontován před spuštěním, je nutné zkontrolovat RCD. Poté se aplikuje napětí a monitoruje stav rozložených dálnic.

V případě, že dojde k proudění vody v systému dešťové vody, musí být kabel položen do hloubky mražení. U plochých střech bude nutné dodatečně použít speciální nálevky s topením a kabel položit kolem odtokových otvorů stejným způsobem jako u běžných nálevek. Během instalace dbejte na to, aby izolační plášť nebyl poškozen. Pokud k tomu dojde, v případě odporového kabelu bude nutné vyměnit celou dálnici.

Než zakoupíte kabel, nezapomeňte se seznámit se všemi jeho charakteristikami, stejně jako s přípustnými teplotami při jeho používání. Ve fázi návrhu je lepší konzultovat s odborníky, kteří se nějakou dobu zabývají podobnou prací. Ve skutečnosti během instalace není nic, co byste nemohli dělat vlastním rukama.

Video

Variant montáže topného kabelu pro topné žlaby je uveden v následujícím videu:
