Jak zjistit velikost vodiče

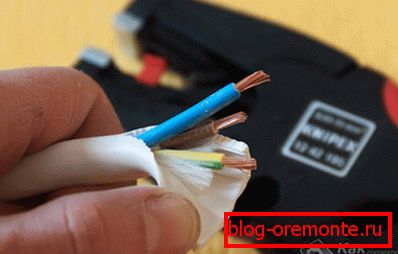

Jednou z důležitých a hlavních částí elektroinstalace jsou vodivé kabely. Aby vše fungovalo tak, jak je třeba, bez zkratů a roztavených drátů, je důležité vybrat kabely tak, aby odolávaly napětí. Ujistěte se, že kabel je spolehlivý, bezpečný a splňuje požadavky na provoz, můžete vypočítat průřez vodiče. Pokud je vodič v průřezu nedostatečný, může dojít k zkratu a požáru v domě. Zjistíme, jak zjistit průřez vodičů, aby se zabránilo takovým následkům.

Vážná otázka

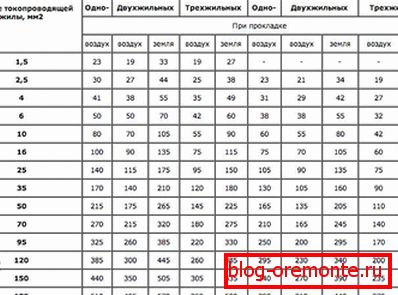

Pokud máte plán na výměnu elektrických vodičů, nejprve je třeba rozhodnout, jaká velikost drátu je potřeba. Když vypočítáte plánované zatížení na vedení podle proudu, bude okamžitě jasné, jaká část je potřebná pro normální provoz. Pro tento účel použijte následující tabulku.

Předpokládejme, že po započítání všeho jste určili aktuální sílu 27 A. Ukázalo se, že potřebujete dvoužilový drát s průřezem 2,5 mm2. Vy jste šli do obchodu a koupili dobrý drát, o průměru 2,5 mm deklarovaným výrobcem2 a provedl instalaci elektrických vodičů. Po době, kdy byl systém spuštěn a pracoval, je zařízení na panelu vypnuto. Může to znamenat poškozenou čáru.

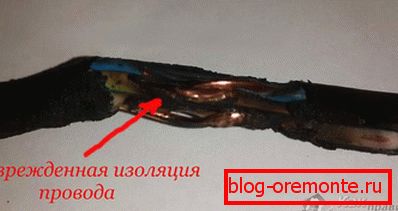

Po kontrole kabeláže se může stát, že došlo ke zkratu. Důvod je jednoduchý - izolace na drátu se roztavila v důsledku silného tepla. Ale jak? Všechno jste udělali správně, vypočítáni, koupili potřebný drát. A celá věc není ve výpočtech a chybě v připojení. Celý důvod spočívá v podvodu. Ano, jde o podvod, protože velmi často výrobci, kteří vyrábějí drát, dodávají zboží, které neodpovídá deklarované části. Například jste si koupili kabel o délce 2,5 mm2, ale při kontrole sami se ukázalo, že kabelová část je pouze 2,1 mm2To je méně, než potřebujete u moci. Ukázalo se tedy, že drát je ohříván a zvyšuje riziko obvodu.

Ale proč by to měly kabelové společnosti? Jedná se pouze o chamtivost, protože výrobní společnost ušetří poměrně značné množství peněz snížením průřezu drátu. Rozhodněte se: vyrobte 1000 metrů vodičů s průřezem 2,5 mm2Bude to trvat přibližně 22,3 kg mědi. Ale pokud je vytvoříte s menší částí, 2,1 mm2, pak jejich výroba bude vyžadovat 18,8 kg. Ukazuje se, že úspory ve prospěch výrobce jsou 3,5 kg mědi. A když se vyrábějí velké objemy produktů, toto číslo výrazně roste.

Ukázalo se tedy, že definice průřezu vodičů je důležitým a vážným krokem, který je třeba provést při instalaci kabeláže. Tímto způsobem se můžete vyhnout tavení izolace, okruhu a v důsledku toho požáru.

Jak zjistím průřez kabelu

Takže jste si koupili drát, zjistěte, jak můžete měřit jeho průřez. Pro tento účel budete potřebovat:

  • noniem;
  • kalkulačka;
  • kabel sám;
  • kancelářský nůž nebo striptér pro odizolování.

Určeno průměrem drátu. Podívejme se, jak postupovat postupně.

  1. Vezměte drát a odizolujte izolaci pomocí stripovacího nebo kancelářského nože.

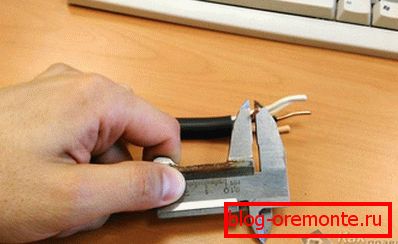

  2. Pomocí kalibru změřte průměr drátu.
  3. Nyní si musíte pamatovat hodiny geometrie ve škole. K určení oblasti kruhu existuje určitý vzorec:

Scr=? r2,

kde je číslo = 3,14 a r je poloměr drátu.

Ale zde máme problém: použití kalibru k měření poloměru je nemožné - pouze průměr. Proto musí být vzorec mírně změněn na průměr. Jak víme, poloměr je polovina průměru. Aby naše údaje vyhovovaly, musí být vzorec proveden následovně:

Scr= (d d2)/4,

kde d je průměr jádra.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d2

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм2.

To je vše, jak vidíte, tento postup netrvá dlouho a úsilím, ale je to velmi důležitá součást instalace elektřiny. Koneckonců i odchylka několika desetin milimetru může hrát krutý vtip. Ale co když nejste elektrikář a nemáte měřítka po ruce? Nepokoušejte se běžet do obchodu, existuje jednoduchá metoda pro výpočet průměru pomocí dostupných nástrojů.

Jednoduchá metoda pro určení průměru

Vše, co potřebujete, je na dosah ruky. Tato metoda bude vyžadovat pouze tužku nebo pero a pravítko.

  1. Nejprve vezměte vodič, jehož průřez se chcete naučit, a pod ním odstraňte izolaci o průměru 300-400 mm.

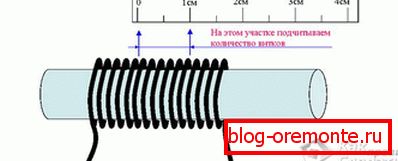

  2. Vezměte tužku, pero, plstěné pero nebo cokoli, co je po ruce, a naviňte drát. Aby bylo dosaženo co nejpřesnějšího výsledku, musí být cívky umístěny těsně vedle sebe.
    Čím více zákrut získáte, tím je výsledek přesnější. Doporučené číslo je 10 nebo více otáček.
  3. Poté počítat počet otáček, které jste navlékli na tužku, a zapište toto číslo nebo si zapamatujte.
  4. Pomocí pravítka změřte celkovou délku započítaných otočení. Například máte 19 otočení, které mají délku 32 mm.
  5. Pro určení průměru drátu zůstává pouze rozdělení délky o počet otáček. Ukázalo se to takto: 32/19 = 1,68 mm.

To je všechno, nyní zůstane jen nahradit průměr drátu ve vzorci a dostanete průřez 2,2 mm drátu2. Tento výsledek může být považován za přesný za dvou podmínek: cívky byly navinuté těsně a jejich počet přesahuje 10 kusů - čím více, tím lépe. V důsledku toho nemusíte utrácet další peníze.

Jedinou nevýhodou této metody je, že pokud byste žil s velkým průřezem, nebudete ho moci navíjet na tužku.

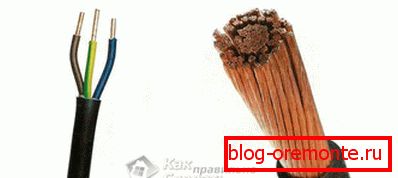

Jak měřit průřez, jestliže je vodič zapletený

No, řeknete-li, že ten vodič je jeden, je snadné vypočítat průřez. A co když je uvízlé? Existuje mnoho takových drátů, jak to v takovém případě rozpoznat? Určení průřezu lanového drátu není tak obtížné, jak se zdá. Vše, co potřebujete k určení průřezu jedné z žil.

  1. Nejprve vezměte vodič a odstraňte z něj izolaci.
  2. Nyní je třeba všechny položky odpojit od sebe a přepočítat jejich číslo.
  3. Vezměte jeden z drátu a změřte jeho průměr.
  4. Použijete vzorec, který je uveden výše, určte oblast jednoho jádra.
  5. S průřezem jednoho jádra zjistíte celkový průřez. Provede to oblast jednoho drátu vynásobená jejich celkovým počtem. Například máte kabel složený z 15 vodičů. Naučili jste se, že průřez jednoho drátu je 0,2 mm2. Aby bylo možné zjistit jejich celkový průřez, musí být 0.2 násobeno 15. Získat: 0.2? 15 = 3 mm2.

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм2, pak jej vynásobíme koeficientem 0,91, získáme průřez 2,7 mm2. To je všechno. Není nic obtížného, ​​stačí řídit se pokyny.

Jak můžete vidět, určete průřez drátu pod silou všech, kteří vědí, jak používat vzorce. Ale přes jednoduchost takové práce je to jeden z nejdůležitějších kroků, které je třeba provést před zapojení v celém domě.
