Jak vyrobit větrný generátor s vlastními rukama

Schopnost využívat alternativní zdroje energie často přitahuje lidi. Proto se pokusy o získání energie ze síly přírody daly před běžnou dobou. V tomto článku vám vysvětlíme, jak vytvořit větrný generátor s vlastními rukama doma (ze šrotových materiálů).

Větrný generátor lze použít pro následující účely:

• osvětlení místností
• připojení televizního nebo audiozařízení
• připojte domácí spotřebiče nebo kancelářské zařízení.

Nejčastěji větrný generátor v pozemku nemůže být jediným zdrojem energie, ledaže je instalován na místě, které není v jednom případě.

Někdy vidíte celou síť větrných turbín, která přeměňují větrnou energii na elektrickou energii a hromadí ji do připravených baterií. Takové zdroje elektřiny mohou být použity účelně, provozovat pouze jeden spotřebič pro domácnost nebo je ukládat jako zálohu v případě odpojení hlavního zdroje elektrické energie.

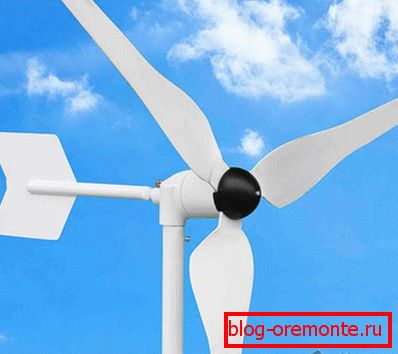

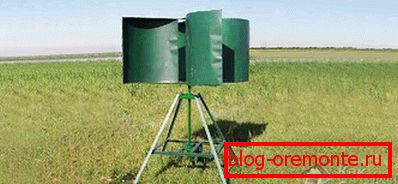

Hlavní rozdíl, který umožňuje rozlišit dva typy větrných turbín, je ve formě vrtule: vrtule nebo plavby.

Předtím, než vytvoříte větrný mlýn, musíte se rozhodnout, proč je to zapotřebí. Čím náročnější úkoly jsou stanoveny pro takový zdroj energie, tím obtížnější bude její návrh.

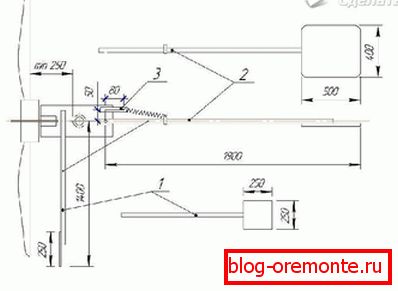

Struktura větrného generátoru zahrnuje:

• větrné kolo s lopatkami;
• převodovka (mechanismus, který transformuje a vysílá točivý moment);
• stožár, na kterém bude instalován;
• baterie;
• střídač (mechanismus pro přeměnu stejnosměrného proudu ze střídavého proudu na střídavý proud).

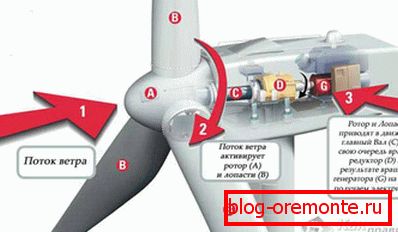

Práce větrného generátoru je následující: vítr otáčí větrem kolo s lopatkami svou energií a prostřednictvím převodovky se točivý moment přenáší na hřídel generátoru.

Při samostatné výrobě alternativního zdroje energie byste měli věnovat pozornost rotačnímu nebo vertikálnímu typu takového zařízení - umožňuje vám získat více energie díky účinnému působení větrné energie na něj.

Nejprve musíte připravit:

1. Generátor je 12 V, baterie je 12 V. Nejčastěji používané baterie jsou kyselé, gelové nebo pancéřované - odolávají maximálnímu počtu výbojů - od 250 do 1200 cyklů. Nedoporučuje se používat automobilovou baterii, protože nevydrží ani 100 výboje baterie, což znamená, že selže rychleji a vyžaduje výměnu.
2. Velikost rotoru je 1,5 až 2 m.
3. Kovový sud nebo objemový kbelík pro výrobu lopatek.
4. Dvě relé - nabíjení akumulátoru a nabíjení lampy (obyčejná žárovka, napájení 25 až 150 W - ukazuje, že generátor větru pracuje správně).
5. Přepnout.
6. Voltmetr
7. Spojovací krabice
8. Stožár do 10 m (například kovová trubka nebo PVC trubka o průměru nejméně 160 mm, určená pro kanalizaci nebo tlakové potrubí. Trubky pro jednoduchou odpadní vodu nebudou fungovat, protože jsou příliš tenké a křehké).
9. Lanové dráty (2-3 jádra) s průřezem nejméně 4 mm?
10. Šrouby M6, odpovídající matice a podložky ve výši 4 ks.
11. Nerezový drát o průměru 0,5 až 1 cm.

Nářadí bude vyžadovat různé klíče, vrtačku, šroubovák a řezače drátu.

Vytvoření a instalace větrného generátoru

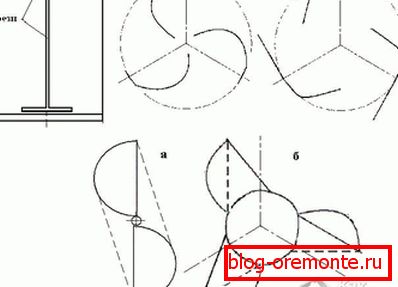

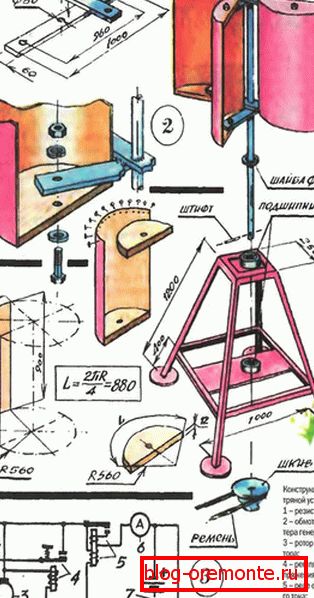

1. Původně bylo zapotřebí vytvořit větrný generátor s rotačním typem. Průměr rotoru je přímo závislý na průměrné rychlosti větru v průběhu roku. Rotor je válcovitá struktura, jejíž čepele vypadají jako oblouky v řezu. Pro výrobu použitého plechu, zakřiveného tvaru oblouku. Čepele jsou připevněny k hornímu a spodnímu kotouči nýty a rohy. Je nutné připojit přírubu k dolnímu disku. Je určen pro připojení lopatek k rotoru.
2. Je nutné vzít kbelík, označit ho tužkou na 4 kusy, opatrně jej nakrájet na konec. Ve spodní části připravte otvory pro šrouby tak, aby osa generátoru byla zřetelně ve středu dna lopaty. Vyrobené ze stěn lopatek lopaty je třeba ohýbat v požadovaném úhlu - v závislosti na směru a intenzitě větru. Čím větší je ohýbání lopatek, tím vyšší je rychlost otáčení zařízení, nicméně zařízení může selhat rychleji.
3. Poté musí být modifikovaný kbelík, a sice jeho dno, připojen k kladce pomocí šroubů. Připojovací body musí být velmi pečlivě zvoleny - nesprávná montáž bude mít za následek neustálé přizpůsobování polohy lopatek a nastavení otáčení, což je obtížné udělat u větrného generátoru již nainstalovaného na stožáru.
4. K připojení k generátoru musí být připojeny vodiče. Není-li vodič vícebarevný, je žádoucí označit polohu vodičů a jejich označení vícebarevnými štítky.
5. Po připojení vodičů k generátoru sestavte obvod ve spojovací skříni. Takto vytvořený generátor by měl být připojen ke stožáru, po kterém by měly být vodiče připojeny jak k generátoru, tak ke stožáru. Generátor musí být připojen k okruhu a poté k baterii. Zátěž musí být připojena pomocí vodičů s průřezem nejméně 4 mm ?.

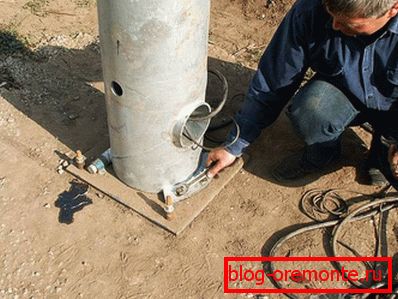

Instalace stožáru

Stožár větrné turbíny musí být pečlivě zajištěn. Chcete-li to provést, připravte díru v zemi o něco větší než je průměr stožáru. Hloubka otvoru by měla být nejméně 50 cm. Na dno s vrstvou 10 cm je třeba položit štěrkovitý polštář na spodní straně, je třeba ji utáhnout a vylit jej vodou. Poté musí být cementová malta vylit do otvoru o 10 cm. Musíte do něj namontovat stožár a po jeho upevnění vyplňte otvor betonem s maltou.

V případě, že je nutné zvýšit účinnost větrného generátoru, měli byste zvětšit délku stožáru o 30%. Vysoký stožár umožňuje nejen zvýšení množství větrné energie, ale také odstranění rušení větrem ve formě budov nebo stromů.

Video: пропеллерный ветрогенератор

A to je příklad vrtule větrný mlýn dát:
