Jak připojit vodiče v rozvodné skříni

Žádný elektrický obvod nemůže pracovat bez jakýchkoli přípojek, rozvětvovacích vodičů nebo kabelů. Jedná se o speciální krabici. Je umístěn pod stropem a je kruhová nebo čtvercová krabice z polymerového materiálu.

V tomto článku budeme popisovat, jak správně provést připojení, zobrazíme diagramy, fotografie a video instrukce.

Proč používat spojovací krabici

Jsou případy, kdy instalace elektrických vodičů zanedbává instalaci takových rozvaděčů, protože je to jenom ztráta času, protože musí být nejprve nainstalována skříňka, musí být k ní připojena, což povede k dalším obtížím. Je to jednodušší, jen aby se zkroutit, izolovat a omítnout zeď. Ale tady musíte myslet trochu dopředu, protože v tomto případě chybí důležité body:

• Žádný volný přístup k drátům. Například pokud zásuvka nefunguje ve vašem pokoji nebo světlo zmizelo a po kontrole se ukázalo, že problémem je absence napětí. Jak provést kontrolu? Úplně čistěte povrch? Odtrhněte tapetu, omítku, abyste se dostali ke zkroucení? To vám zničí opravu.
• Chcete-li nainstalovat další zásuvku. Není vždy vhodné ho připojit a položit vodiče z dříve instalované zásuvky. Díky spojovací krabici můžete snadno vytvářet nová připojení.
• Regulační kód pro OES říká, že "klouby a větve by měly být k dispozici pro kontrolu a opravu", proto nemůže být zanedbáno instalace takového distributora.
• Absence takových distributorů je v rozporu s normami požární bezpečnosti.

Jak můžete vidět, distribuční pole hraje důležitou roli. Ale jeho instalace je jen začátek. Zůstává připojit všechny vodiče v něm. Jaký je nejlepší způsob, jak to udělat? Podívejme se na některé způsoby.

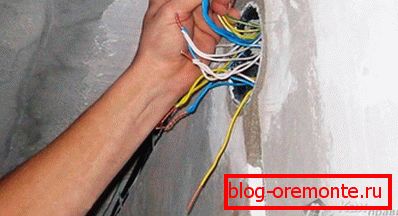

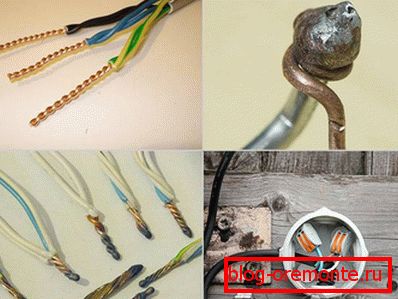

Druhy sloučenin

Jaký je problém při připojování vodičů? Ujistěte se, že dobrý kontakt je spojen, takže řetězec se nerozbije a není zde riziko zkratu. Abyste to mohli zajistit, můžete jednat několika způsoby:

1. Twist.
2. Testování tlaku.
3. Svařování.
4. Páječka.
5. Použití šroubových svorek.
6. Šroubované spoje.
7. Samostatné svorky.

Jedná se o osvědčené metody, které můžete použít během několika let, abyste zajistili spolehlivý kontakt. Podívejme se blíže na každou z nich. Naučíte se správně připojit vodiče k některým z těchto možností.

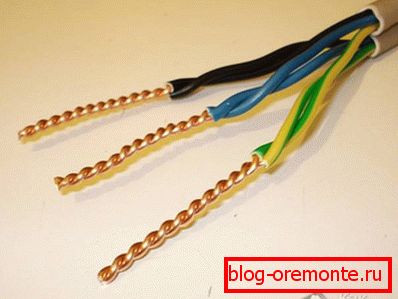

Twist

Takové zkroucení v krabici je oficiálně zakázáno. V sedmém vydání regulačního dokumentu EMP kapitoly 2 bodu 2.1 / 21 jsou uvedeny všechny typy přípustných připojení, ale nejsou zkroucené. A to není překvapující, protože takový kontakt je citlivý na pulzní proud a má velký kontaktní odpor. Po čase se kontakt zhorší a jen se vyhoří. Vzhledem k tomu, že kontaktní plocha je malá, s těžkým zatížením dochází k zahřívání a kontakt je dále oslabován.

Nedoporučuje se používat tento typ připojení, a to navzdory skutečnosti, že ho někteří mistři stále používají. Pokud zvolíte zkroucení, na vás bude odpovědná veškerá zodpovědnost.

Tato volba je zvolena díky své jednoduchosti. Stačí stačit 10-20 mm izolace a navléknout vodiče navzájem kleštěmi. Stejně tak naši otcové a pradědečky. Takové spojení je však často nespolehlivé, zvláště pokud se používá hliníkové jádro.

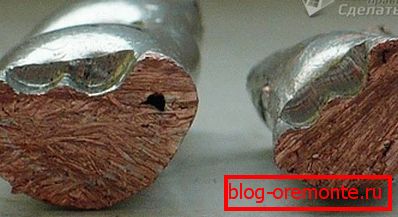

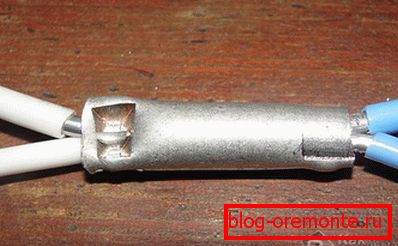

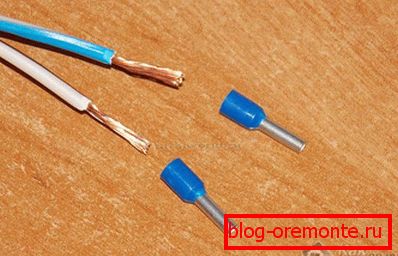

Krimpovací spojka

Poměrně spolehlivá metoda, pro kterou budete potřebovat zakoupit spojovací pouzdro. Musíte je vyzvednout na základě průměru připojeného nosníku. V závislosti na připojených vodičích je zvolen materiál pouzdra samotného. U měděných drátů by měl být pouzdro mědi, pro hliník - hliník. Aby bylo připojení spolehlivé, objímka je stlačena speciálním nástrojem nazývaným kleště. Tato technologie je docela efektivní a je spolu s dalšími metodami v normativních dokumentech.

Chcete-li se připojit tímto způsobem, potřebujete:

1. Odstraňte izolaci vzhledem k délce objímky.
2. Otočte dráty do svazku a vložte je do pouzdra.
3. Stlačte rukáv pomocí tlačítek.
4. Izolaci místa zkroucení pomocí smršťovací nebo izolační pásky.

Při této práci se nedoporučuje používat kleště, protože spojení nebude dostatečně spolehlivé. Je mnohem lepší koupit lisovací kleště nebo si je půjčit od dobrých sousedů.

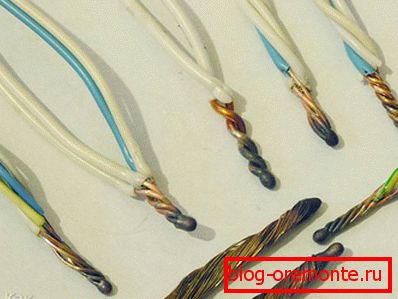

Svařování

Tuto metodu lze nazvat nejspolehlivější a nejbezpečnější, protože vodiče jsou spojeny fúzí a stávají se jedním. Vzhledem k tomu, že svařování nebude oxidovat, tento kontakt se po čase nezhorší. Abyste však mohli tuto práci vykonat, budete potřebovat dovednosti pro práci s zařízením pro svařování.

Kromě dovedností musíte připravit:

• 24voltový svařovací stroj o kapacitě větší než 1 kW;
• ochranné rukavice pro ochranu kůže;
• brýle nebo masku pro svařování;
• brusný papír pro odizolování drátů;
• kancelářský nůž pro odstranění izolace;
• uhlíková elektroda;
• tok, díky kterému bude tavenina chráněna před vystavením vzduchu.

Po dokončení všech nástrojů a materiálů zůstává pouze svařování, což není obtížné. Práce lze rozdělit do několika kroků:

1. Odstraňte izolaci na 60-80 mm a pískujte je pomocí brusného papíru. Žíly by měly svítit.
2. Propojte dráty kroucením a navíjením jeden nad druhým tak, aby byly konce navzájem vyrovnané. Doporučujeme provést délku nejméně 50 mm.
3. Tavidlo nalijte do výklenku vaší elektrody.
4. Umístěte "hmotnost" zařízení na holý vodič, zapněte svařovací stroj a stiskněte elektrodu na horní část kroucení.
5. Držte elektrodu, dokud není vytvořena kulička, nazývaná kontaktní místo. Obvykle trvá 1-3 sekundy.
6. Zůstává vyčistit bod toku a izolovat místo svařování smršťovací trubkou nebo páskou.

Tento typ směsi bude trvat dlouho. V některém starém Chruščově takové svařování uchovalo 50 let a trvale vykonávalo jeho funkci.

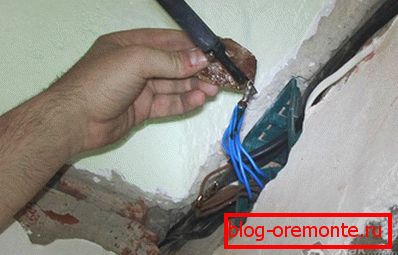

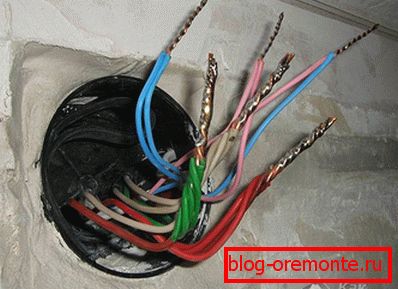

Páječka

Metoda je velmi podobná svařování, pouze v tomto případě jsou dráty připojeny pomocí pájky. Pro tyto práce budete potřebovat páječku. Pro práci budete potřebovat:

• páječka;
• jemný brusný papír;
• канифоль (flétna);
• štětec pro nanášení kalafuny;
• cínová olova.

Postup je stejný jako při svařování:

1. Odizolujte izolaci a odstraňte brusný papír.
2. Twist.
3. Aplikace toku.
4. Přímé pájení. Pájecí železa roztaví pájku, která musí proudit do samotného zákrutu, pevně spojovat vodiče k sobě.

Často se jedná o pájecí měděné dráty, ale pokud si koupíte speciální pájku pro pájení hliníku, pak můžete také pájit měď z hliníku.

Spárování je poměrně spolehlivé, ale nedoporučuje se na místech, kde může docházet k silnému teplu. Kromě toho může při mechanickém působení propojení oslabit.

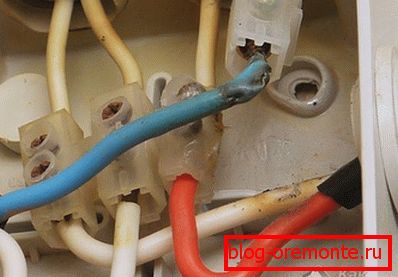

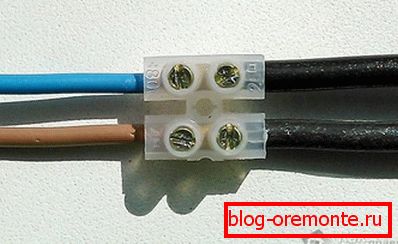

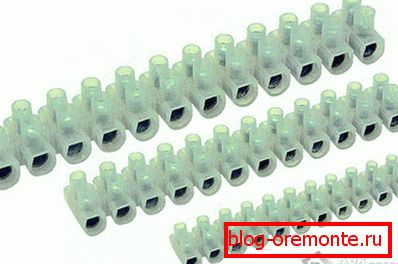

Použití šroubových svorek

Tato metoda je rychlá, jednoduchá a efektivní. A co je nejdůležitější, lze s takovými klipy kombinovat různé kovy. Například pokud potřebujete připojit hliníkové a měděné vodiče, které jsou samy o sobě známy jako kontraindikované. Tyto klipy jsou velmi jednoduché a kompaktní a jejich hodnota vás může překvapit.

Chcete-li propojit kabely s klipy, musíte provést pouze 2 kroky:

1. Odstraňte 5 mm izolace.
2. Vložte do svorek a utáhněte šroub.

To je všechno, jak vidíte, všechno je velmi jednoduché a rychlé. Je důležité pouze řídit sílu, se kterou svíráte. Snadné utažení šroubu může poškodit dráty. Při práci s hliníkovými dráty musíte být opatrní.

Jedinou nevýhodou šroubového spojení je to, že při práci s vícežilovým kabelem musí být zalomen speciální tryskou, aby se zajistil normální kontakt a celistvost drátu.

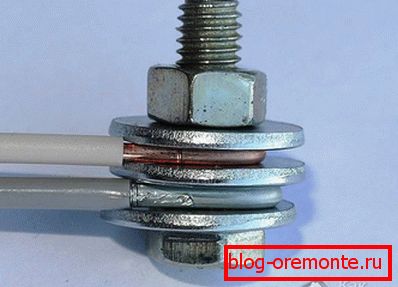

Šroubované spoje

Takové spojení je poměrně spolehlivé, ale těžkopádné. U moderních distribučních boxů nebude fungovat kvůli své velikosti, ale u velkých starých boxů - to je správné. Tato metoda může kombinovat jak homogenní, tak nerovnoměrné kovy. Práce se provádějí následujícím způsobem:

1. Na šroub je vložena ocelová podložka.
2. Izolace je odstraněna z vodičů a jsou vytvořena ve formě prstence.
3. První prstenec je umístěn na šroubu.
4. Pak je na druhé straně ocelová podložka, která je umístěna na šroubu po první.
5. Zhora nasadí druhý spojovací vodič.
6. Celý tento sendvič je upnut maticí.
7. Nakonec musí být vše izolováno.

Je to tento design, který činí kontakt velice objemný. Pokud potřebujete připojit několik párů vodičů, nebude tato volba nejlepší.

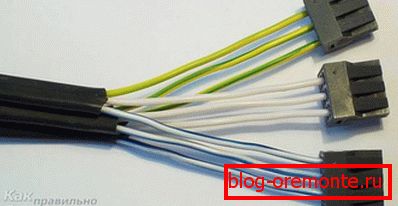

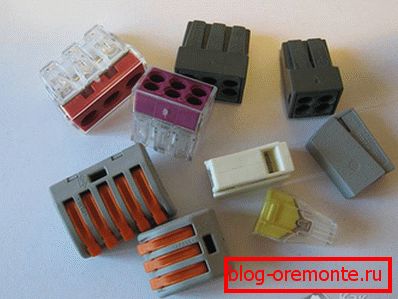

Samostatné svorky

Tato metoda může být nazývána nejmodernější, populární a snadno použitelná. Vše, co potřebujete, je koupit speciální terminály v obchodě. Uvnitř těchto terminálů je speciální pasta, která zabraňuje oxidaci kovů. Kvůli tomu mohou být do těchto sloučenin vloženy různé kovy.

Úloha je následující:

1. Z každého vodiče je odstraněno 10 mm izolace.
2. Páka, která se nachází na svorce, stoupá.
3. Vodiče se vkládají do konektoru.
4. Páčka se spustí do původní polohy.

Pokud vaše klipy nemají páky, je třeba je zasunout dříve, než se terminál zaskočí na místo.

Byly považovány za nejspolehlivější metody, pomocí kterých můžete propojit vodiče v krabici. Jedná se o velmi důležitou etapu elektroinstalace, protože 70% chyb při práci spočívá právě v nesprávném zapojení vodičů. Ale pokud i vy, bez zkušeností s podobnými pracemi, použijete metody popsané v tomto článku, můžete snadno udělat všechno podle požadavků standardů. Ale která z těchto způsobů výběru závisí na vašich schopnostech a přáních.

Video

Toto video ukazuje, jak drátkové krabici provést:

Naučíte se všechno o navíjení drátů nebo o zkroucení špiček z materiálu poskytovaného v tomto videu:

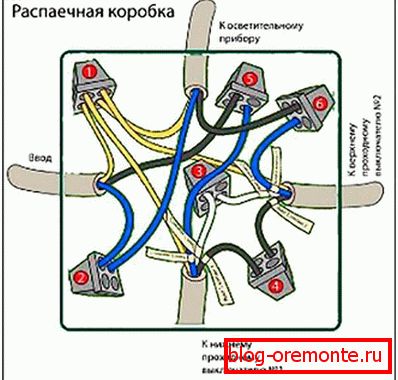

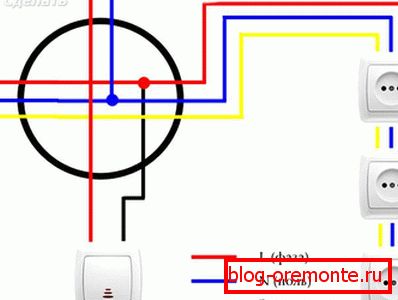

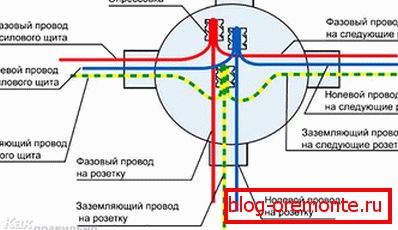

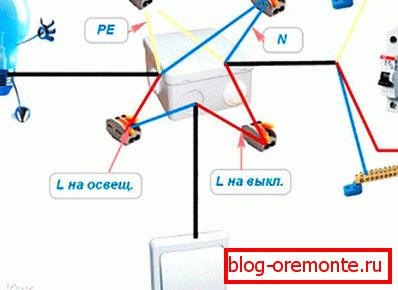

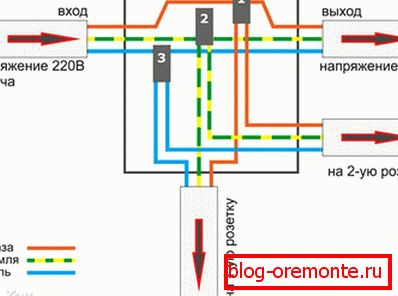

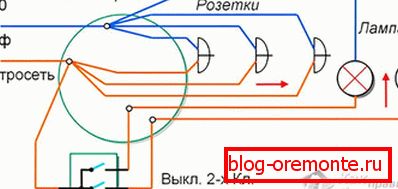

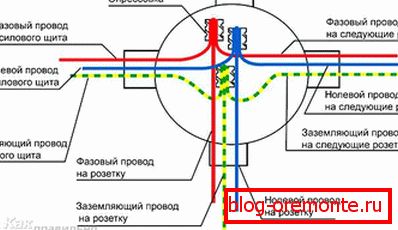

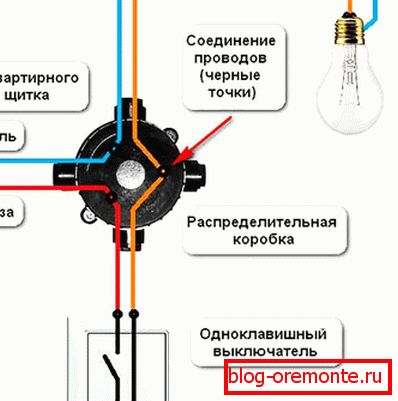

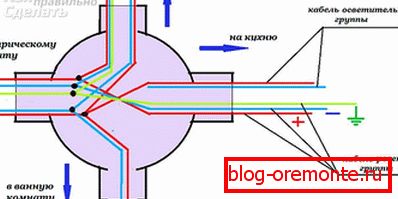

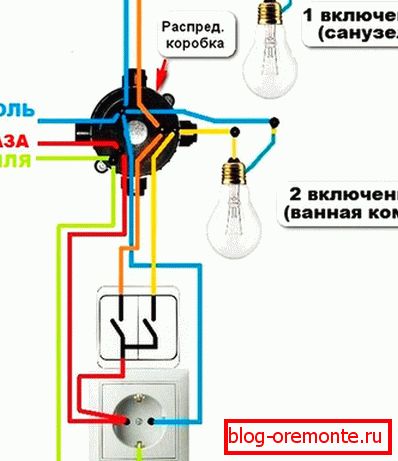

Schémata
