Jak připojit uzemněnou zásuvku

V soukromých budovách a apartmánech nových budov, jejichž zapojení se provádí pomocí třížilových kabelů, se problém zemnění obvykle snadno vyřeší. Ale jak připojit zásuvku s uzemněním v domcích starých budov, nikdo neví.

U takových domů je vedení provedeno ve formě dvouvodičové linky, z čehož vyplývá, že úkol je poněkud komplikovanější. Chcete-li jej vyřešit, musíte provést řadu dalších akcí. Tyto operace se většinou snižují až na uspořádání jiného (uzemněného) jádra, které se táhne od plochého panelu k uzemněnému elektrickému štítu.

Možnosti uzemnění

Při provádění elektrických prací, umožňující snadné připojení k síťové zásuvce se zemnicím, jsou možné následující možnosti:

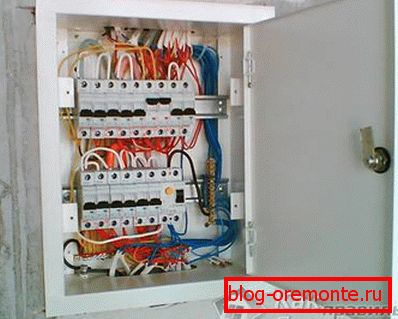

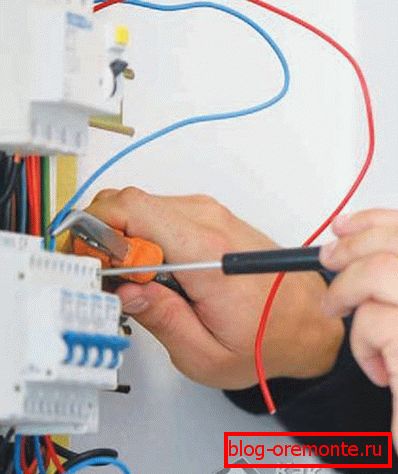

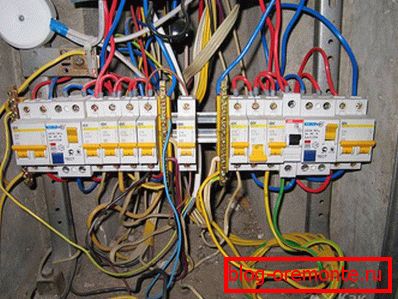

• Umístěním přídavné přípojnice z měděného drátu o určitém průměru a roztažením z místnosti do rozvaděče s volnými uzemňovacími svorkami.
• Uspořádání takzvaného "nulování", jehož podstatou je spojit zemnící kontakt výstupu s "nulovým" vodičem. Odborníci v oboru elektrotechniky považují tento způsob připojení za výhodnější, protože v tomto případě je možné použít linky na ochranu proti odpojení.

Izolace kabelů dodávaných do bytu pro pohodlné připojení je provedena v různých barvách. Zemnící kabel podle normy je izolován smíšenou žlutozelenou barvou, zatímco fázový vodič je obvykle vyroben z hnědého nebo červeného pláště. "Nulový" vodič se ve většině případů provádí modrou nebo modrou izolací.

Pokud v bytě existují křižovatky, může se k nim připojit přímo (pokud je samozřejmě třetí zemnící vodič).

Postup připojení

Bezprostředně před připojením uzemněné zásuvky budete muset provést následující přípravné operace:

• odtrhněte konce vodičů, které dodávají energii do zásuvky;
• odstraňte dekorativní kryt z namontovaného produktu;
• povolte upevňovací šrouby na svorkách, ke kterým budou kabely později připojeny.

Další manipulace spojené s připojením zásuvky se zpravidla snižují na následující operace:

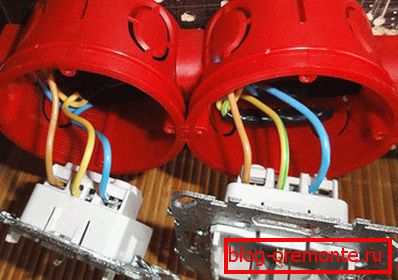

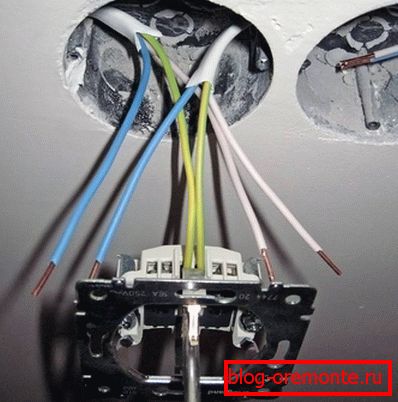

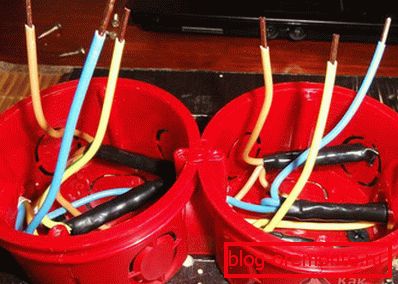

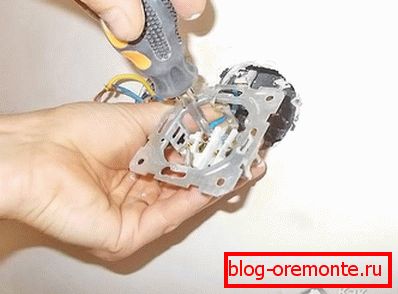

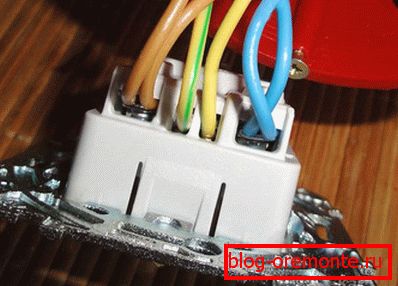

1. Konce vodičů, které jsou vyvedeny z plastové přistávací skříňky, jsou vedeny do kontaktů a vkládány do příslušných svorkových otvorů. Fázové a neutrální vodiče mohou být připojeny bez ohledu na jejich funkční účel (tj. Mohou být vyměněny). Naproti tomu zemnící vodič musí být připojen ke svorkovnici se speciálním označením, což je symbol země.
2. Po připojení vodičů je pouzdro objímky bez krytu upevněno samořeznými šrouby na plastovou montážní krabici (krabici); Současně jsou napájecí vodiče úhledně zastrčeny do pouzdra.
3. Zásuvky starého typu jsou vybaveny speciálními nožičkami, které umožňují upevnění pouzdra dotažením šroubů.

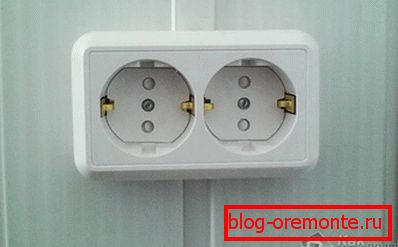

4. Po upevnění výstupního otvoru ve spodní desce byste měli zkontrolovat šrouby na svorkovnicích znovu a teprve potom vyměnit dekorativní kryt.

Závěrem musíte upozornit, že před tím, než budete provádět celou řadu činností pro připojení zásuvky, nezapomeňte odebrat napájecí zdroj z celého bytu. Takové vypnutí se obvykle provádí vypnutím příslušného automatu nebo odšroubováním zástrček.

Video

V následujícím videu můžete vidět, jak je na profesionální úrovni nainstalována uzemněna zásuvka:

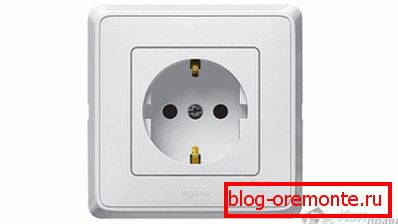

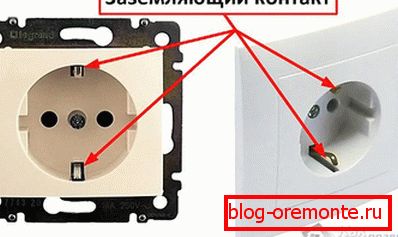

Foto

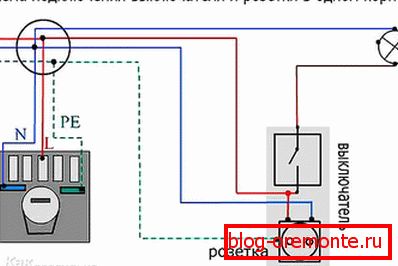

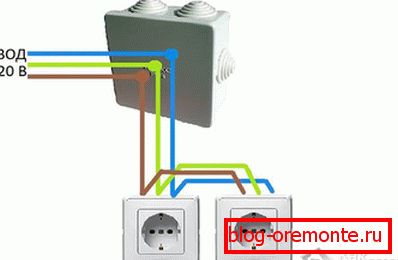

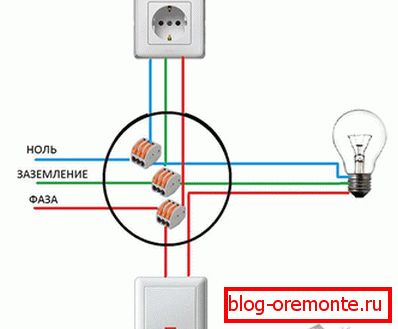

Schémata

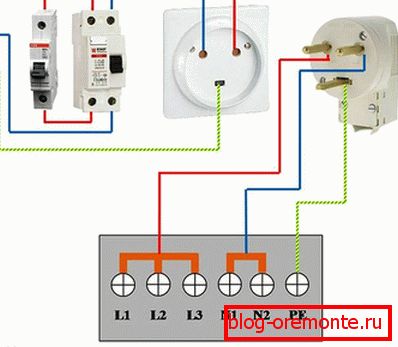

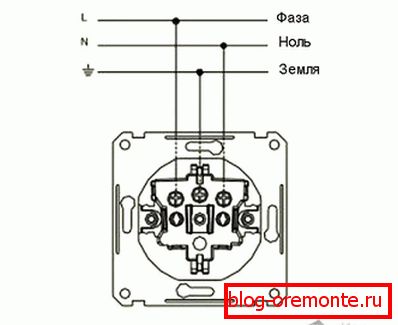

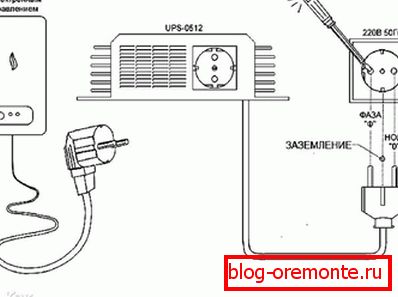

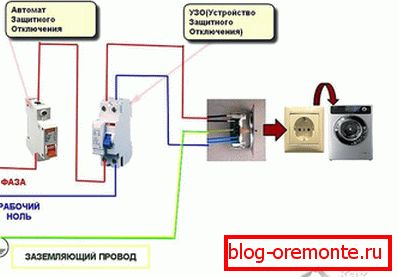

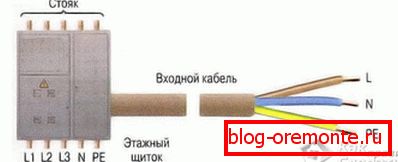

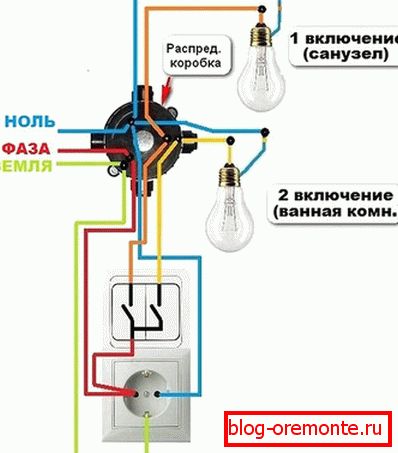

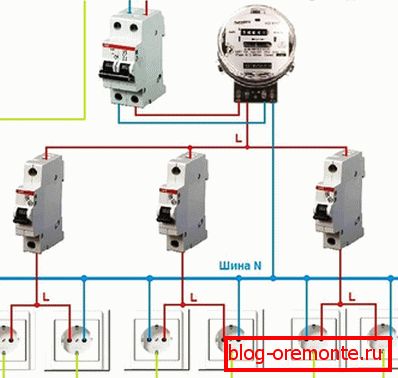

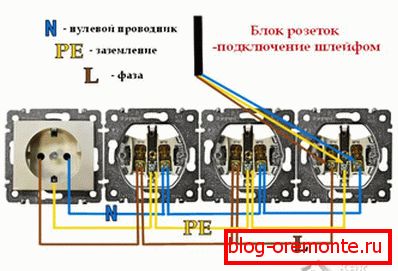

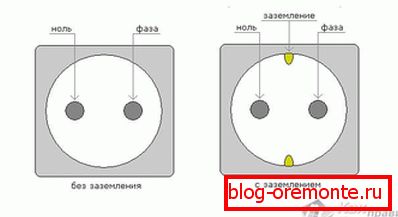

Schémata, která nabízíme, vám pomohou správně připojit zásuvku s uzemněním:
