Jak připojit rcd

Pokud váš byt má velké množství domácích spotřebičů, měli byste určitě nainstalovat takové zařízení jako RCD. V opačném případě budou všechny přístroje ohroženy. V článku se podíváme na to, jak správně připojit takové zařízení a automatické v bytě a v soukromém domě, předvedeme diagramy, fotografické a video pokyny.

Proč potřebujete

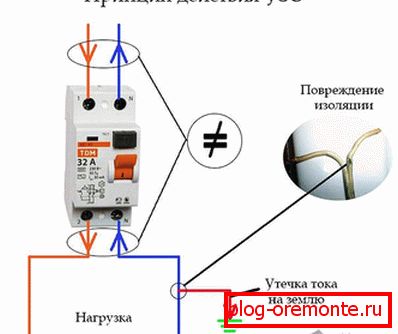

Instalace takových zařízení je nutná z několika důvodů. Hlavně byla určena k ochraně. Proč? Za prvé, RCD chrání osoby před úrazem elektrickým proudem, zejména v případech, kdy dochází k poruchám v elektrické instalaci. Za druhé zařízení spouští a vypíná proud kvůli náhodnému nebo nesprávnému kontaktu s vodivými částmi elektrické instalace v případě úniku proudu. A za třetí, je zabráněno zapálení elektrického zapojení v případě zkratu. Jak je patrné z výše uvedeného, ​​tento automat skutečně vykonává důležitou funkci.

Dnes je možné splnit diferenciální automatické stroje, které se skládají ze spojení automatického spínače a UZO. Jejich výhodou je, že zabírají méně místa na panelu. Ve všech případech by se při připojení všech kontaktních přípojek nemělo přenášet zespodu, ale pouze zhora. Jedním z důvodů je více estetický. Existuje však mnohem závažnější důvod. Skutečnost, že RCD je schopen snížit efektivitu práce všech předmětů pro domácnost. Navíc během opravy nebude elektrikář zmatený a nebude muset studovat složité a komplikované schémata. Takže teď je čas zvážit možnosti připojení.

Metody připojení

K dispozici jsou čtyři možnosti připojení:

1. Bipolární připojení k jednofázové síti.
2. Připojení čtyřpólové sítě do třífázové sítě pomocí neutrálu.
3. Připojení čtyřpólové sítě do třífázové sítě bez použití neutrálu.
4. Připojení čtyřpólu v jednofázové síti.

Zvažte každý případ zvlášť.

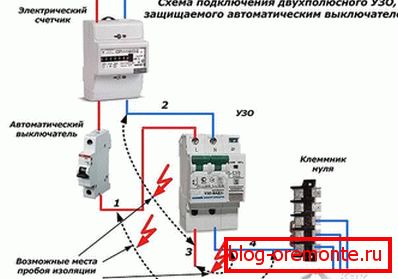

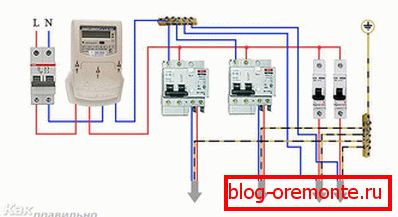

Připojení bipolárního RCD k jednofázové síti

Ze všech uvedených způsobů připojení je to pravděpodobně nejběžnější schéma. Když je připojen, nejsou žádné složité otáčky. Takové zařízení lze navíc samostatně připojit. Chcete-li to udělat, na pouzdře nebo v pasu je nutné přesně zjistit, kde je neutrál nebo nula umístěna na stroji, stejně jako fáze. Na stroji jsou zpravidla označeny 1, 2 a N. 1 - znamená vstupní fázový vodič, 2 - fázový vodič výstupu a N znamená nulu nebo neutrál.

Jednou z hlavních podmínek pro připojení takového RCD je to, že je instalován ve všech případech po vypnutí jističe! Tento požadavek umožňuje chránit měřič před nárůstem proudu.

Došlo k případům, kdy zařízení selhalo. Proč Věc je, že prošel proudem, který překračuje jmenovitý provozní proud. Chcete-li zabránit tomu, aby se to ve vašem případě stalo, nakupujte zařízení co nejvíce s velkým jmenovitým provozním proudem. Navíc je při připojování důležité sledovat správnou sekvenci. V opačném případě může dojít k problémům během jeho provozu. Pokud například při připojení k terminálům nula s fází, zařízení okamžitě selže.

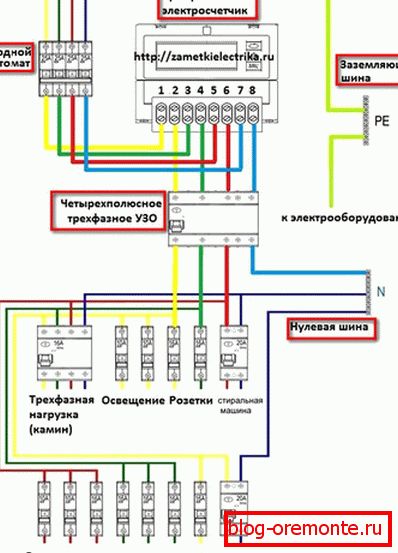

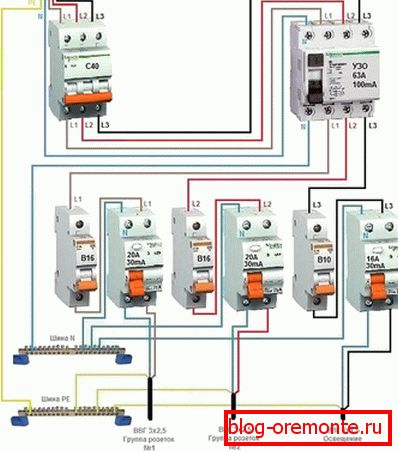

Připojení čtyřpólového RCD do třífázové sítě pomocí neutrálu

Tato metoda připojení je také běžná. Princip jejího připojení se prakticky neliší od jednofázové sítě. Pouze v tomto případě je namontován čtyřpólový RCD. Má čtyři příchozí dráty, které jsou na stroji označeny jako A, B, C a nula (N). Schéma zapojení je zpravidla uvedeno na těle stroje. Jediným rozdílem může být, že na čtyřnásobném zařízení může být nula na druhé straně. Nejdůležitější je správné připojení výstupů a vstupů.

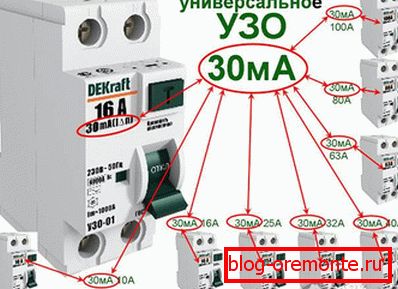

Tyto chrániče jsou používány k ochraně před požáry elektrického zapojení při vysokých únikových proudech. Pokud je používáte k ochraně před úrazem elektrickým proudem, doporučuje se použít bod netěsnosti 10 až 30 mA.

K ochraně samotného zařízení je umístěn automatický spínač přímo před ním.

Nejlepší je připojit jednofázové sítě pomocí nulové přípojnice, která je namontována přímo na DIN lištu ve stínění.

Také při připojování je nesmírně důležité dodržovat barevné označení vodiče, stejně jako připojení neutrálních a fázových vodičů.

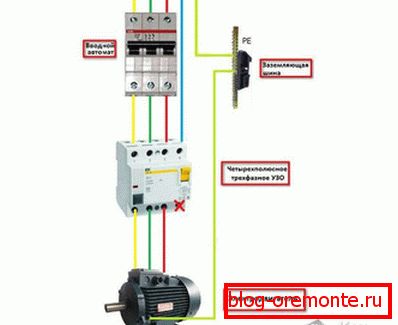

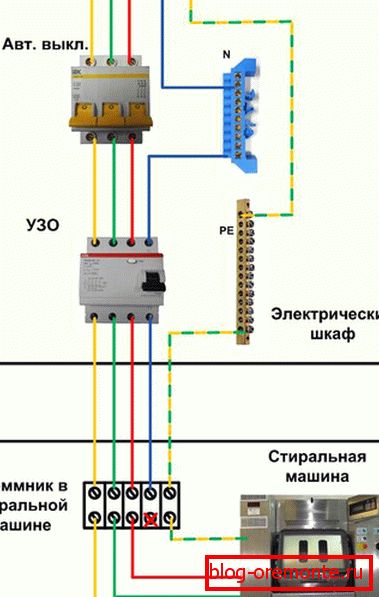

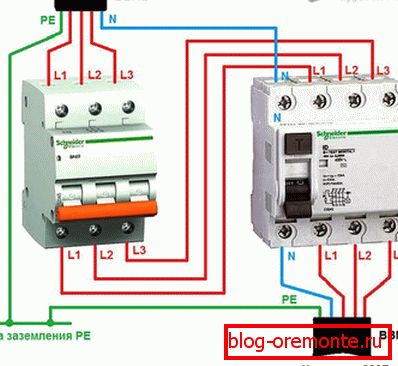

Připojení čtyřpólového RCD do třífázové sítě bez použití neutrálu

Tato schéma se ve většině případů používá k připojení třífázových elektromotorů. Stroj jej odpojí od sítě, jakmile dojde k malému zkratu. Pro připojení třífázového motoru jsou zapotřebí tři fáze napájecího napětí, jmenovitě A, B a C. Je také nutný ochranný vodič PE, který bude sloužit jako uzemnění krytu. V důsledku toho nemá smysl získat pětižilový drát, ale stačí čtyři dráty.

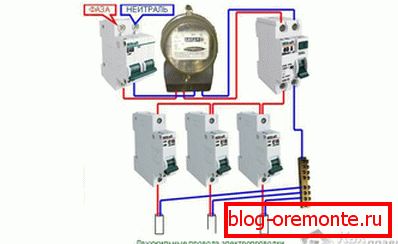

Připojení čtyřpólového RCD v jednofázové síti

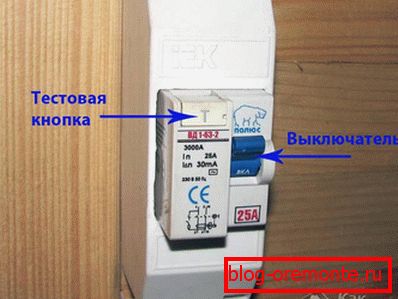

Toto použití lze nazvat iracionální a účelné. V některých případech je však toto jediné správné rozhodnutí. Například pokud plánujete v budoucnu rozšířit elektrické vedení, přenést ho do třífázové sítě nebo přidat několik jednofázových sítí. Navíc je takový systém používán v případech dočasného použití nouzové výměny vadného bipolárního RCD. Připojení je poměrně jednoduché. Za tímto účelem je nula a fáze připojena k odpovídajícímu terminálu. V tomto případě je připojení fázového vodiče ke svorce provedeno pouze tehdy, je-li momentálně připojeno tlačítko "Test". Takový terminál je umístěn v blízkosti nuly.

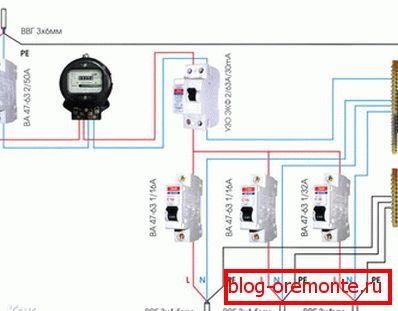

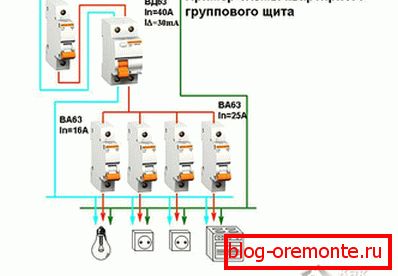

Připojení v bytě a v soukromém domě

Schéma zapojení v bytě se provádí pouze na jednofázové síti. Z tohoto důvodu se spojení provádí v následujícím pořadí:

1. Úvodní stroj.
2. Elektroměr.
3. WHO 30 mA.
4. Elektrické vedení v bytě.

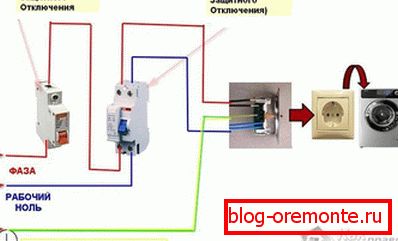

Pokud máte spotřebiče elektrické energie ve vašem bytě, například pračku nebo elektrickou troubu, doporučuje se k němu připojit také ochranný přístroj.

Pokud jde o připojení stroje v soukromém domě, je sekvence připojení následující:

1. Úvodní stroj.
2. Elektroměr.
3. Automatické od 100 do 300 mA, volba se provádí v závislosti na množství proudu spotřebovaného všemi spotřebiči pro domácnost.
4. Automatický stroj pro individuální odběr proudu. Obvykle se používá 10 až 30 mA.

Tak jsme se s vámi seznámili s některými rysy a rozdíly v připojení RCD za určitých okolností. A co je nejdůležitější, nezapomeňte, že pokud nemáte představu o tomto systému, je lepší nechat experimentovat.

Video

Několik slov o typických chybách při připojení RCD:

Schémata

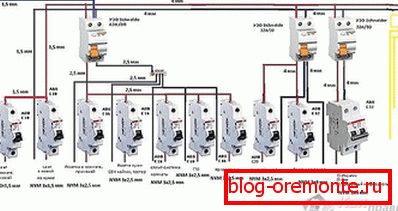

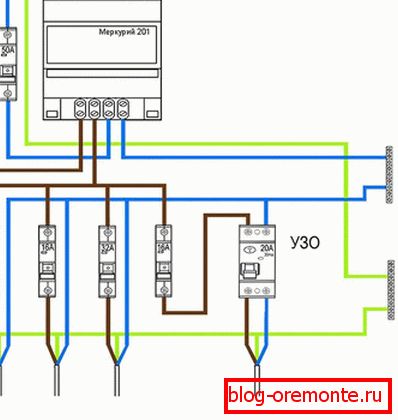

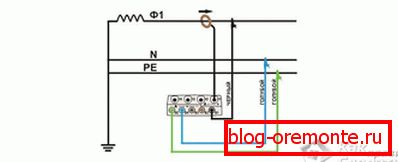

Abyste správně nainstalovali RCD, vyzýváme vás, abyste se seznámili s některými diagramy svého připojení:
