Jak připojit přepínač smyčky

Všichni byli konfrontováni s situací, kdy bylo nutné projít světlem tmavou místností. To dává mnoho nepříjemností, v takovém případě bude možné nainstalovat přepínač, který umožňuje ovládání osvětlení z různých míst. V tomto článku vám řekneme, jak připojit smyčkový přepínač, ukázat schéma zapojení a také ukázat pokyny pro fotografie a video.

Účel přepínače

Průchozí přepínače slouží k zapínání a vypínání osvětlovacích zařízení z různých částí místnosti, chodby nebo po schodech. Schéma jejich práce vám umožňuje nevracet se k prvnímu zařízení a vypnout světlo z výhodného místa.

Podle jejich výkonu jsou:

• jeden klíč;
• dvouklíčové;
• tři klíče.

Konstrukce zařízení určuje počet připojených osvětlovacích zařízení a bodů odpojení. Vedle správy klíčů existuje senzorický model.

Každý přepínač se používá k přerušení fázového vodiče a odpojení elektrických spotřebičů, avšak specifičnost spojitého spínače spočívá v tom, že otevřením jednoho obvodu uzavře kontakty dvojice spínačů.

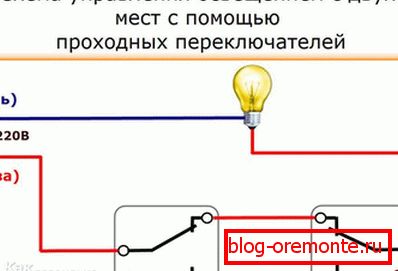

Na rozdíl od konvenčního zařízení připojeného dvěma vodiči vyžaduje průchozí spínač třížilové spínání. Jádrem je přepínač, který vede napětí z jednoho kontaktu k druhému. Kontrolka se rozsvítí, když jsou tlačítka na obou zařízeních ve stejné pozici a při změně polohy se vypnou. Řízení lze provádět nejen ze dvou, ale také ze tří nebo více míst, k tomu je k okruhu připojen křížový spínač a v případě potřeby několik. Přepínač s jedním tlačítkem je vybaven třemi svorkami. Dvou-tlačítkové zařízení má 5 svorek: dva pro připojení s přepínači a jeden společný. Tři klíčové spínače mají složitější zařízení, ale s obvodem to nebude těžké pochopit.

Instalace spínače průchodem

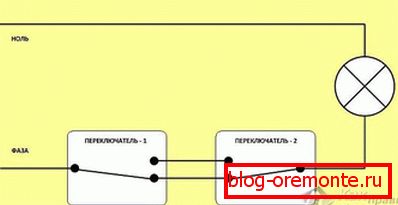

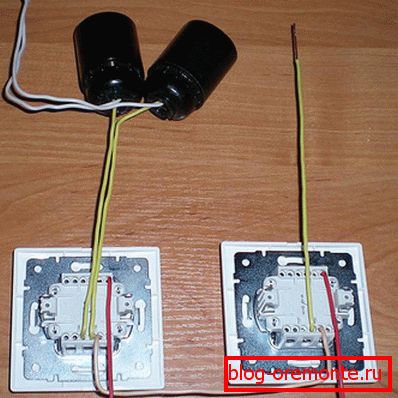

Schéma zapojení se mírně liší od instalace běžných spínačů, ale přítomnost tří drátů namísto dvou způsobí, že vás zajímá. Zvažte účel každého z nich. Dva vodiče se používají jako přepínače mezi přepínači v místnosti a třetí se používá k napájení fáze. Než začnete připojovat smyčkový přepínač, zakoupte spínací skříň, do které budou připojeny vodiče.

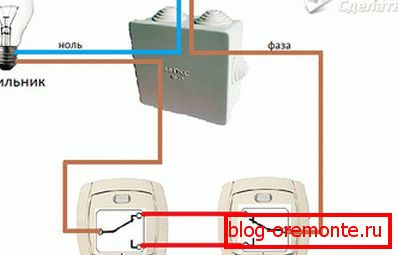

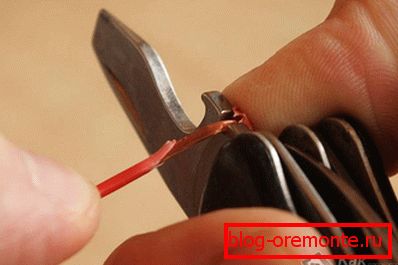

Konce drátu se uvolňují o 2 až 3 cm - to je nutné pro zkroucení. Pokud jsou dráty propojeny propojovacími podložkami, vodič je odizolován ne více než 1 cm. V rozvaděči je kabel, který dodává energii z rozvaděče, zkroucený na vstupní kontakt prvního spínače. Dva zbývající výstupní kolíky jsou připojeny ke stejným vodičům z druhého zařízení. Vstupní kontakt druhého spínače je zkroucen vodičem ze žárovky. Nulový vodič z osvětlovacího zařízení je připojen k nulovému bodu, který vychází ze štítu. Zvraty všech míst jsou uzavřeny elektrickou páskou. Průřez vodičů pro pochodové spínače je zvolen pomocí výkonu řízeného osvětlení.

Zařízení, které ovládá dvě skupiny svítidel

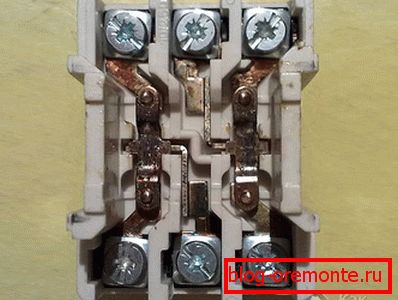

Doporučuje se instalovat dvoupolohový průchozí spínač ve velké místnosti, kde je nutné ovládat několik svítidel. Jeho konstrukce se skládá ze dvou samostatných spínačů ve společném krytu. Instalace jednoho zařízení pro ovládání dvou skupin umožňuje ušetřit na položení kabelu na každý jeden klíčový přepínač.

Toto zařízení se používá k zapnutí světla v koupelně a toaletu nebo na chodbě a na přistávací ploše, může zapnout svítidla v lustru v několika skupinách. Pro instalaci přepínače průchodem vypočítaným na dvě žárovky je vyžadováno větší množství vodičů. Každá z nich je dodávána se šesti jádry, neboť na rozdíl od jednoduchého dvou-tlačítkového přepínače brána nemá společný terminál. V podstatě jde o dva nezávislé spínače v jednom krytu. Spínací jistič se dvěma tlačítky se provádí v následujícím pořadí:

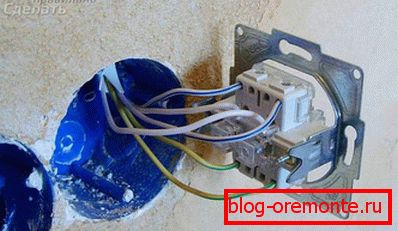

1. Ve zdi jsou instalovány podrozetniky pro zařízení. Otvor pro ně je řezán perforátorem s korunkou. Dvě dráty se třemi vodiči (nebo jedním šesti jádrem ze spojovací skříně) jsou přiváděny na stěnu ve stěně.
2. Ke každému svítidlu je dodáván třížilový kabel: neutrální vodič, uzemnění a fáze.

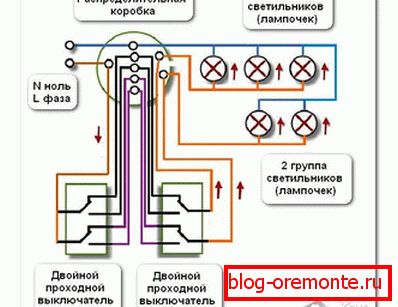

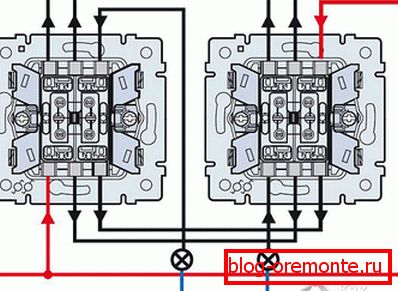

3. Ve spínací skříňce je fázový vodič připojen ke dvěma kontaktům prvního spínače. Dvě zařízení jsou propojena čtyřmi propojkami. Kontakty svítidel jsou připojeny k druhému spínači. Druhý vodič osvětlovacích zařízení se spíná s nulou, která přichází z rozvaděče. Při spínání kontaktů jsou společné jističe v párech uzavřeny a otevřeny, poskytují zapnutí a vypnutí příslušné lampy.

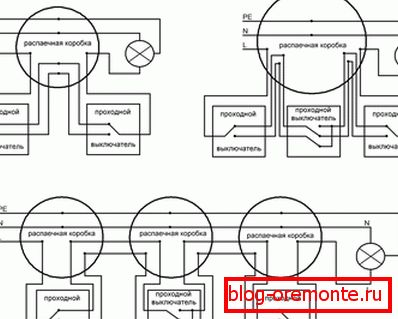

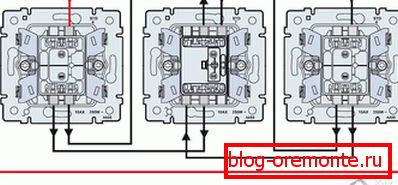

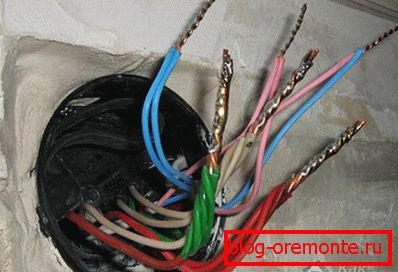

Přepínače se dvěma tlačítky také používají, pokud je to nutné, pro ovládání osvětlení ze tří nebo čtyř míst. Mezi nimi je nainstalován dvojitý křížový přepínač. Jeho připojení je zajištěno 8 vodiči, 4 pro každý koncový spínač. Doporučuje se používat krabice s konektorem a označit všechny kabely pro připojení komplexních spojení s více kabely. Standardní krabice o rozměrech 60 mm nebude obsahovat velké množství vodičů, budete potřebovat zvětšit velikost výrobku nebo dát pár párů nebo zakoupit spojovací krabici O 100 mm.

Je důležité si uvědomit, že veškerá práce s elektrickým zapojením a instalací zařízení se provádí s odpojeným napětím.

Doporučujeme také číst článek "Jak opravit spínač světel."
