Jak připojit hliníkové dráty

Prakticky každý elektrikář bude říkat a souhlasí s tím, že elektřiny jsou vědou kontaktů. V praxi se to stává zřejmým. Velký počet problémů s napájecím zdrojem je způsoben velkým přetížením vodičů a také slabými kontakty v rozvodné skříni. V tomto článku se zaměříme na poslední problém, konkrétně na to, jak připojit hliníkové dráty.

Jaká je jejich funkce

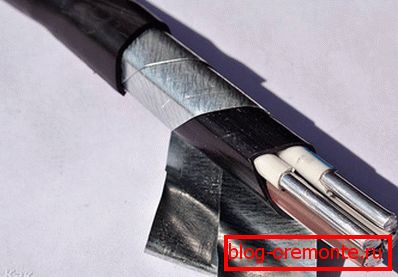

Hliník má speciální kovové vlastnosti, které je obtížné spojovat. Díky oxidaci je na hliníku vytvořen oxidový film, který zabraňuje průchodu elektrického proudu. Tato fólie se roztaví pouze při teplotě nejméně 2000 ° C a tato hodnota je nad teplotou tání samotného hliníku. Kromě toho, pokud mechanicky čistíte oxidový film, po chvíli se to znovu objeví.

Pokud chcete hliník pájit, pak tato fólie zabrání tomu, aby pájka přilnula k jádru. Také při svařování film vytváří inkluze, které nepříznivě ovlivňují kvalitu kontaktu. Kromě jiného patří do kategorie kovů hliník, který je charakterizován vysokou tekutostí a křehkostí. V důsledku toho by měl být kontakt zcela chráněn před možnými mechanickými účinky. Například pokud připojíte hliník pomocí spony na šrouby, musíte pravidelně dotáhnout kontakt, protože hliník, tedy řečeno, "vytéká" pod kontakt, což zase oslabuje.

Existují nějaké způsoby, jak zajistit připojení hliníkového drátu? Zvažte několik běžných metod a rozhodněte se, jak nejlépe tuto práci udělat.

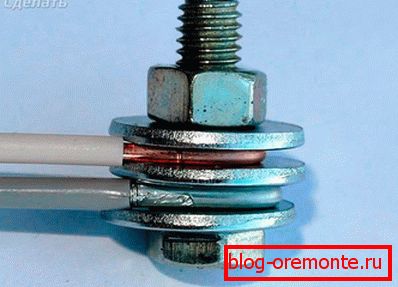

Šroub

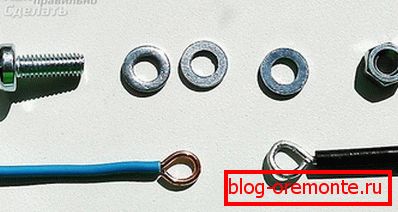

Tato metoda připojení je velmi jednoduchá. Je nutné odizolovat vodič z izolace o 20 mm. Po žílé se doporučuje očistit jemnozrnnou pleť. Dále zatočte holý vodič do kroužku a vložte jej do upínacího šroubu, který by měl být pevně utažen.

Nevýhodou tohoto způsobu připojení je skutečnost, že kvůli tekutosti hliníku musí být občas dotažen kontakt. Proto musí být křižovatka přístupná.

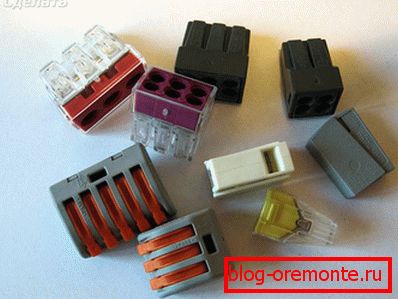

Jaro

V tomto případě se používají speciální svorkovnice. Díky přítomnosti speciální pružiny není potřeba pravidelně dotahovat kontakt. Vložený odizolovaný hliníkový vodič je bezpečně uchycen. K dispozici jsou terminálové desky, jednorázové i opakovaně použitelné. Jednorázové prostředky se používají k připojení vodičů bez dalšího odpojení. Drát je vložen do otvoru svorky, netahejte zpět. Co se týče opakovaně použitelného připojení, drát lze snadno vytáhnout, pokud stisknete speciální páčku, která drží drát.

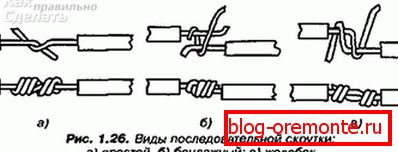

Twist

Ve vzácných případech může být hliníkový drát zkroucený. Ihned je třeba poznamenat, že tato metoda je velmi nespolehlivá a i přes skutečnost, že byla použita poměrně často v sovětských dobách. To je částečně způsobeno skutečností, že v minulosti byl počet spotřebičů pro domácnost, a tudíž zátěž na vedení byla nižší. Nyní obrázek vypadá jinak.

Doba trvání takového spojení navíc závisí na různých faktorech, například na proudovém zatížení, vlhkosti a teplotě. Pokud teplota stoupne, kov se rozšiřuje a způsobuje roztažení mezer mezi vodiči. To může vést k přechodnému odporu, kontaktnímu bodu se zahřívá a poté se vytvoří oxidace a nakonec bude kontakt zcela rozbit. Tento proces však trvá dlouhou dobu, takže u dočasných připojení je metoda zkroucení platná.

Při spojování hliníku tímto způsobem je důležité dodržovat následující pravidla:

• Dráty by se měly rovnoměrně navzájem otáčet.
• Pokud je drát tlustý, pak by neměly být více než tři otáčky, a pro tenký, ne méně než pět.
• Je-li připojen měděný a hliníkový vodič, musí být měděný vodič konzervován.
• Smršťovací trubka se doporučuje jako kontaktní izolace.

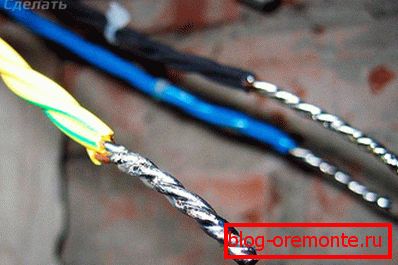

Trvalé připojení

V této kategorii existuje několik metod, a to:

• Testování tlaku.
• Pájení.
• Svařování

Každá z těchto metod má své místo. Výběr je ovlivněn několika faktory:

• Dostupnost vhodných nástrojů a zařízení.
• Odhadované proudové zatížení.
• Průměr drátu.
• Dostupnost spotřebního materiálu.
• Dostupnost příslušných dovedností.

Každou metodu trvalého připojení zvažte samostatně.

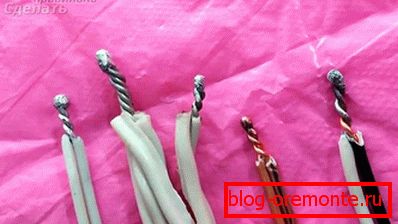

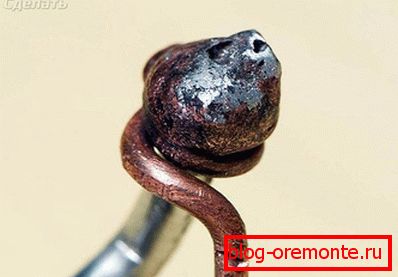

Svařování

Rychlá a spolehlivá metoda připojení. Navíc je tato technologie relevantní, pokud potřebujete vytvořit velký počet připojení. To ale vyžaduje svařovací transformátor a dovednosti.

Postup svařování je následující:

• Dráty jsou mezi sebou zkroucené.

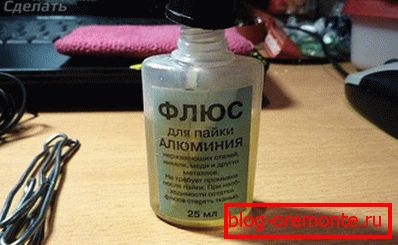

• Na konci použijte speciální tok.
• Po svařování se provádí uhlíková elektroda po dobu až 2 sekund.
• V důsledku toho by se na konci zákrmu měla vytvořit kapka.

• Kvapka by měla být ošetřena rozpouštědlem a lakována.
• Když je lak suchý, je směs izolována.

Pájení

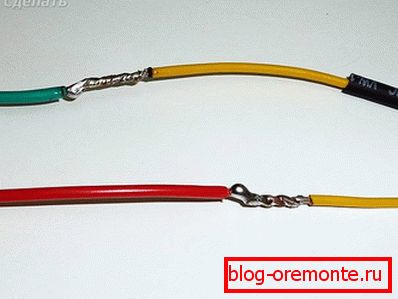

Spárová metoda je nekomplikovaná. To bude vyžadovat součásti, jako je kalafuna, páječka, pájky a další prvky. Takže drát je zkroucený a po spájecím železa se na ně aplikuje pájka.

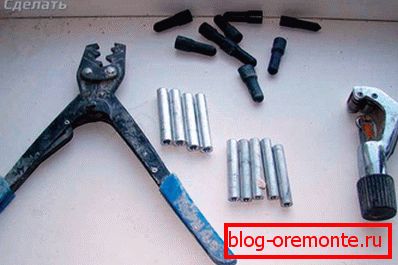

Testování tlaku

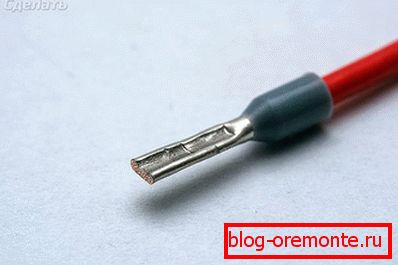

Takové spojení vyžaduje speciální kleště a pouzdra, které jsou duté tyče. Pro zvlnění vyčistěte konce vodičů, vložte je do pouzdra a proveďte lisování na třech místech. Navíc můžete dráty zkroucit.

Pokud je vodič hliník, použijte hliníkový pouzdro, pro měď - měděný obal. Pokud kombinujete hliník s mědí, jsou v prodeji měděné-hliníkové objímky.

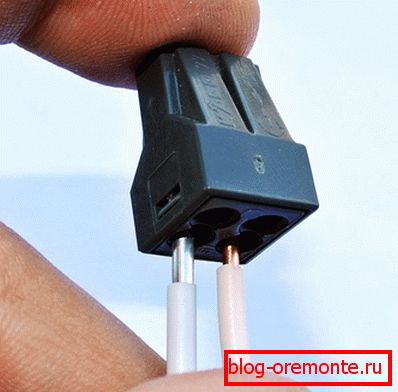

Hliníkový a měděný drát

Připojení dvou vodičů z mědi a hliníku může způsobit problémy. Problém spočívá v potenciálním rozdílu, jehož rozdíl dosahuje až 0,65 mV. Pokud se vlhkost v důsledku tohoto rozdílu zvětší, kontakt se rozbije. Navíc se kontakt zahřeje, což může mít katastrofální důsledky.

Proto doporučujeme tyto dva dráty ukotvit tak, aby mezi nimi nebyl přímý kontakt, a to:

• jednodílný;
• závitové;
• terminál;
• s pružinovým kontaktem.

Pomocí těchto technik může být hliník spojen s měděnými drátky.

V tomto článku jsme se zabývali několika způsoby vzájemného propojení vodičů. Pokud víte o jiných metodách, nechte komentáře na konci tohoto článku.

Video

V poskytnutém videozáznamu se můžete dozvědět o dalších složitostech připojení hliníkových drátů:
