Instalace elektroměru

Potřeba nového čítače může nastat v různých případech:

• Výměna starého modelu, který nesplňuje moderní požadavky oblenergo.
• Byla potřeba více-tarifní měření elektřiny.
• Do domu byly připojeny 380 voltů.
• Převeďte zařízení na jiné místo.
• Zlomené staré zařízení.

Bez ohledu na důvod, ale podstatu je stejná - potřebujete připojit nové zařízení. Může být elektroměr instalován sám? Ano, za určitých podmínek.

Kdo to chápe

Okamžitě stojí za to udělat rezervaci, že různá města mohou mít různé požadavky, nebo spíše požadavky jsou stejné, ale přístup k jejich provedení a ověření vykonané práce se může lišit v závislosti na městech bydliště. Co dělat v tomto případě? Jak se připojit?

Výměnu zařízení může provádět odborný elektrikář, který má schválení nejméně 3 elektrická bezpečnostní skupiny.

Nejprve je třeba získat přesné informace o tom, kdo může tuto práci udělat. Nejčastěji se s tímto problémem nevyskytují žádné problémy, avšak v některých případech se prodeje energie vyžadují, aby spojení a utěsnění bylo prováděno zástupcem společnosti, kontrolou. Pokud tyto požadavky nezohledňujete, musíte prokázat správnost a obhajobu u soudu.

Ať už se rozhodne o vodě, kterým bude nové zařízení instalováno, rozhodne se, že ten, kdo se rozhodne nechat těsnění bez souhlasu, je plný velkých finančních nákladů na zaplacení pokuty. Navíc, pokud je zjištěna absence pečeti, pak nemůžete dokázat, že to bylo právě hotovo. V tomto případě lze říci, že těsnění bylo rozbito s cílem zastavit a náklady na "ukradenou" elektřinu budou přidány k výši pokuty.

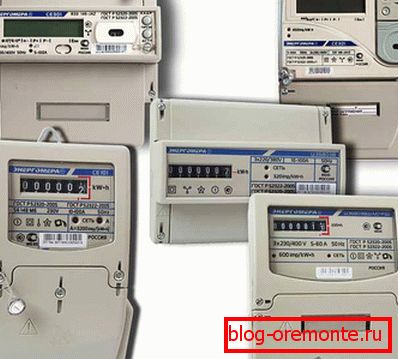

Typy čítačů

Nebudeme se zabývat zařízením a principem jeho práce, neboť o to má velmi málo lidí zájem. Zvažte typy moderních zařízení, protože je pravděpodobné, že budete muset koupit za své peníze.

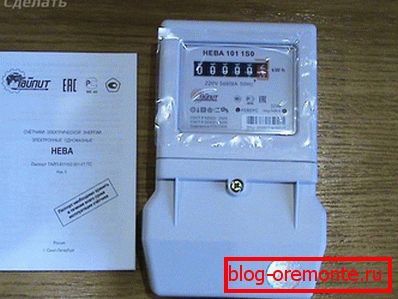

Jednofázový elektronický elektroměr

Jednofázové lze rozdělit na 2 typy zobrazení:

1. S LCD displejem.
2. S koly s čísly.

Zde, jako ve starém pravidle: "Součet se nemění ze změny míst termínů". Zjednodušeně řečeno lze říci, že zařízení se liší pouze zobrazováním dat, ale vzhledem k tomu, že elektronika s elektromechanickým počítacím mechanismem je levnější, poptávka po něm je větší. Pokud žijete v soukromém domě nebo v bytě a potřebujete dát nový, místo toho zastaralého, pak je to nejlepší. Výběr modelu je záležitostí pohodlí a osobních přání.

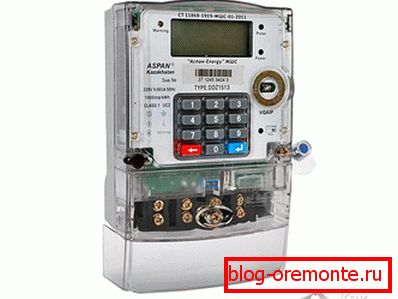

Multitariff čítač

Pokud se plánuje intenzivní využívání elektřiny v noci, můžete zvážit možnost zakoupení multi-tarifního zařízení. Nyní k dispozici k připojení:

• dvou-tarifní;
• tři tarify.

Jaký je jejich rozdíl? Dvukhtarifarny bere v úvahu denní a noční spotřebu energie. Tyto náklady jsou účtovány za různé ceny. Pro energii spotřebovanou v noci musíte platit méně. Účetnictví je od určitého času, a ne od toho, zda je světlo na ulici nebo tma.

Tří-tarifní práce stejným principem, pouze denní doba v ní je rozdělena do několika časových období:

• noc (nejnižší cena);
• špičkové zatížení sítě (nejvyšší náklady);
• den (průměrná cena).

Zařízení je drahé, kromě toho musí být naprogramováno, což také stojí peníze. V podmínkách normální spotřeby energie je od něj jen málo zmatek. Pokud nedojde k žádné velké spotřebě elektrické energie v noci, pak můžete nakonec zaplatit ještě více, než se stejnou spotřebou energie, přičemž je třeba vzít v úvahu jednoúčelové zařízení.

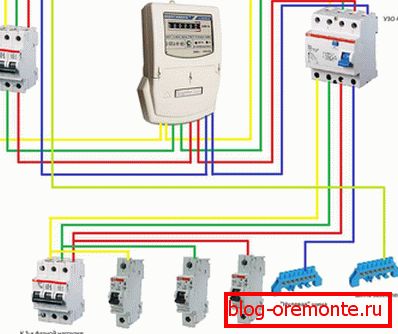

Třífázový metr

Samotné jméno mluví samo za sebe. Navíc je toto zařízení navrženo tak, aby odpovídalo množství spotřebované energie 380 V. Pro domácí potřeby to nestojí za nákup.

Pokud potřebujete nainstalovat třífázový systém, můžete sledovat tréninkové video na konci článku.

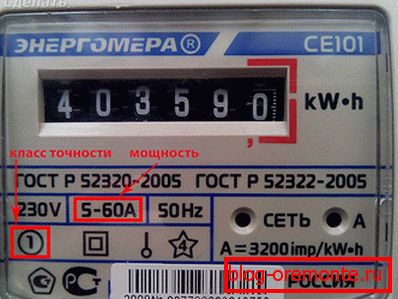

Standardní označení

Na krabici a na předním panelu jsou parametry:

1. Provozní napětí
2. Napájení.
3. Třída přesnosti.

Pokud jde o napětí, žádné další otázky - potřebujete 220 nebo 380 voltů. Napájení přístroje je obvykle více než dostatečné pro domácí potřebu, a to i pro práci s svářečkou. Pokud mluvíme o třídě přesnosti, pak by tato hodnota neměla být větší než 2, jinak nebude měřič připojen k vám, protože to jsou minimální požadavky. Čím menší číslo, tím vyšší přesnost zakoupeného zařízení.

Co hledat při nákupu

Dnes můžete nakupovat měřiče od různých firem, ale je vhodnější zastavit výběr na domácí výrobky, a proto existuje řada důvodů:

1. Existují dobré a kvalitní dovezené elektrické měřiče, ale nemusí být navrženy pro naše podmínky a například nemohou odolat nárůstu výkonu, protože v civilizovaných zemích je prostě žádná taková hanba. Záruční servis vám bude z důvodu "nedodržení provozních podmínek" odmítnut a poté budete muset zaplatit své těžce vydělané peníze za opravu tohoto dovezeného zařízení a nebude existovat záruka, že k tomu nedojde znovu. Pokud chcete koupit pouze dovezené zboží, zjistěte, jak jsou přizpůsobeny našim podmínkám.
2. Čínské výrobky lze také připsat dovozům. Okamžitě stojí za zmínku skutečnost, že čínské výrobky jsou ve vysoké kvalitě a jsou v mnoha zemích poptávané, ale to platí pouze pro továrně vyráběné, certifikované. Také získáváme produkty určené pro zaostalé země - levné a nízké kvality. Můžete si koupit značkové čínské zařízení na trhu, a pak řeknou v dílně, že pro ni nejsou náhradní díly, protože není jasné, z čeho se shromáždí.
3. Věnujte pozornost datu výroby (nebo její kontrole). Mohlo by dojít k tomu, že namísto připojení a utěsnění můžete být nuceni zařízení předat k prohlídce, protože je ve skladu více než rok.
4. Způsob montáže. Montáž se může lišit - na dinriku nebo šrouby k povrchu. Při výběru štítu (nebo čítače štítu) je nutné to vzít v úvahu. Některé jednotky jsou vybaveny dalšími zařízeními, které umožňují instalaci zařízení na jakýkoli povrch.

Doporučuje se, aby existovalo relé pro řízení napětí, vedle něhož můžete chránit nejen žárovky, ale také mnoho dalších elektrických spotřebičů. Podle neoficiálních statistik je 90% případů selhání domácích spotřebičů příčinou výpadku elektrického proudu.

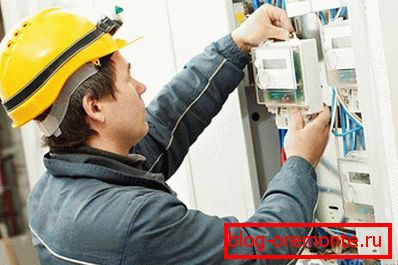

Připojení funguje

Demontáž starého zařízení není obtížná, ale, jak již bylo řečeno, bez povolení, nemůže být těsnění odstraněna. Potřeba vypnout sílu bytu. Potom odšroubujte spodní kryt a povolte utahovací šrouby, odstraňte vodiče.

Obyvatelé soukromých domů mohou instalovat zařízení pod napětím, protože kabeláž pochází přímo z pólu.

Jaké problémy se můžete okamžitě setkat? Po odebrání měřiče pravděpodobně najdete staré zastaralé hliníkové vedení. Pokud se přesně to stalo, musí být nahrazeno. Je-li kabeláž stará, nesplňuje moderní požadavky a musí být nahrazena novou, větším oddělením. Pokládání drátu se neprovádí pod úhlem, ale pouze vodorovně a svisle.

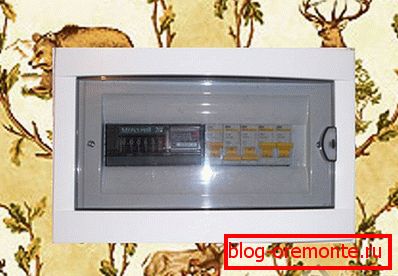

Nyní nikdo instaluje zařízení na dřevěný panel (a na kov, starý model, taky). Moderní štíty mají sedadlo pro instalaci štítu a strojů. Samotný štít, pokud narušuje vzhled místnosti, může být namontován do zdi. Na fotografii můžete vidět, jak se to stalo na příkladu Merkuru. Je zřejmé, že pod tím bude muset připravit místo. Je také nutné, aby měřidlo bylo v takové výšce, že bylo vhodné odečítat údaje. Je třeba udělat jednou chybu a pak neustále položit vysokou židli pod nohy.

Pokud je v domě elektrický sporák, je nutné od něj oddělit samostatný řádek odpovídajícího napájecího a zemnicího vodiče, připojit jej k kontaktní desce ak panelu, pokud je jeho tělo kovové. Kromě elektrického sporáku je třeba uzemnit i mnohem více moderních domácích spotřebičů. Pokud se elektroinstalace mění, musíte se o to postarat předem.

Teď je to otočení měřiče. Měl by být upevněn ve štítu, v závislosti na způsobu připojení (to bylo zmíněno výše). Dále je podle připojené dokumentace připojen kabeláž. Dráty musí být dobře uchyceny, ale ne stlačeny, protože takové akce mohou vést k jejich stlačení a zlomení. Kabel pro odchozí fázi, dodávaný do zařízení.

Je-li tělo štítu kovové, musí být připojeno k zemnímu vodiči. Obvykle se o to postarají výrobci.

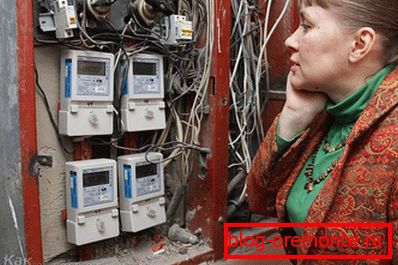

Při instalaci měřiče do společné chodby není nutné instalovat stínění pro elektrické zařízení, protože je namontováno na společném rozvaděči. Pokud se nachází mimo obytnou plochu, je v místnosti instalována elektrická rozváděč s automatickými přístroji.

Po dokončení instalace a kontrole, že vodiče nejsou nikde zkráceny, můžete vyzkoušet sestavený systém.

Video

Toto video ukazuje instalaci a připojení jednofázového jednoproudého elektroměru Měření spotřeby energie CE101 R5:

Sledujte výcvikové video pro připojení třífázového elektroměru Energomera TsE6803V:
