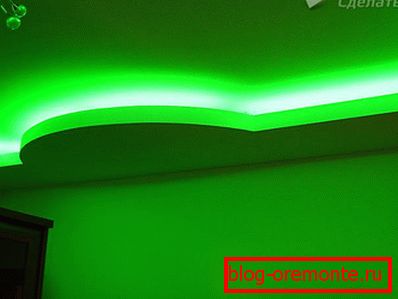

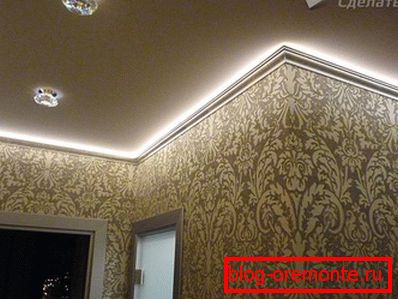

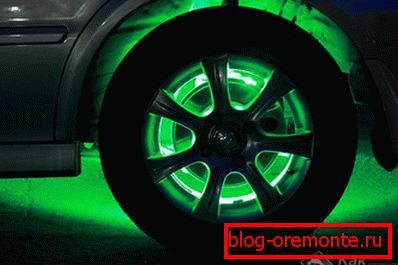

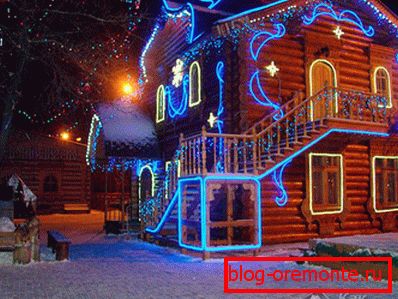

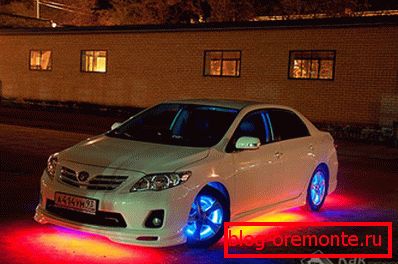

LED páska je moderní, univerzální zdroj osvětlení, který lze použít pro dekorativní účely uvnitř i vně místností. Vícevrstvé stropní konstrukce, vnitřní oblouky a výklenky, nábytek, auta, billboardy - to je malý seznam míst, které transformují tento druh osvětlení. Kompaktní a flexibilní svítidlo může být umístěno v těžko dostupných místech. Dlouhodobé používání vám umožňuje nebát se časté výměny. V tomto článku se podíváme na to, jak instalovat pásku LED dělat sami.

Typy LED pásek

Osvětlovací pásky jsou vyrobeny z pásu dielektrického materiálu, na kterém jsou diody emitující světlo fixovány ve stejných intervalech. Na základě pásky se aplikují speciální dráhy, které procházejí elektrickým proudem. Chcete-li omezit proud v okruhu, použijte rezistory. Šířka osvětlovacího zařízení se pohybuje od 8 do 20 mm, tloušťka je pouze 3 mm. Stupeň osvětlení závisí na počtu LED na 1 metru pásky, může se lišit desetinásobně - 30-240 kusů. Velikost každé diody je označena značkou na pásu, čím větší je, tím intenzivnější je její světelný tok. Ve výkonných zařízeních jsou světelné zdroje uspořádány v několika řadách. Délka standardního proužku je 5 metrů, na prodej na kotoučích. Řezy jsou vyznačeny na podkladu, páska může být rozdělena pouze podél těchto čar.

Hlavní klasifikace LED pásů je založena na barvě vyzařované žárovkou:

1. SMD - monochromatické barevné vykreslování (bílá, modrá, zelená, červená). Bílá verze záře je rozdělena na teplou, střední a studenou.
2. RGB - páska s LED, která osvětluje libovolnou barvu. Uvnitř jsou umístěny tři diody, označené jménem barev - červená, zelená a modrá. Jejich kombinace, vytvořená prací regulátoru, dává nějakou záři. Náklady na tento design jsou třikrát vyšší než páska SMD.

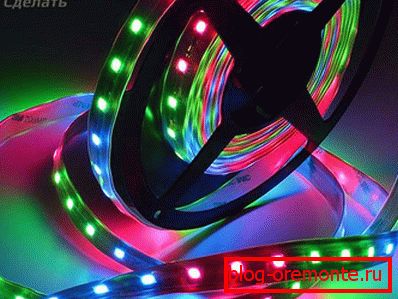

Osvětlovací zařízení jsou otevřená, určená pro vnitřní instalaci a odolná proti vlhkosti, vypočítaná pro použití na ulici a ve vodě, třída ochrany - IP. Pro snadnou montáž jsou některé LED pásy vybaveny samolepící fólií.

Výhody a nevýhody

• Kompaktní velikost a plastová struktura, která umožňuje, aby páska získala požadovaný tvar.
• Výjimkou je přehřátí, což je důležité při osvětlování stropních stropů a jiných povrchů citlivých na teplotu.
• Schopnost získat vybranou barvu úpravou kombinace barevných kombinací.
• Snadná instalace, přítomnost oboustranné pásky nevyžaduje žádnou snahu o instalaci.
• Vysoká doba provozu, která je výrazně vyšší než doba používání tradičních žárovek.
• Četné použití.
• Ekonomické využití elektrické energie, která není spotřebována pro vytápění.
• Bezpečnost - tento zdroj světla neobsahuje škodlivé plyny a nečistoty, nemá pulzaci.

Hlavní nevýhodou LED osvětlení je jeho vysoká cena, vytvořit plnohodnotné hlavní osvětlení bude vyžadovat vysoké náklady. To způsobilo použití pásky jako dodatečné nebo dekorativní stropní osvětlení.

Výběr napájení

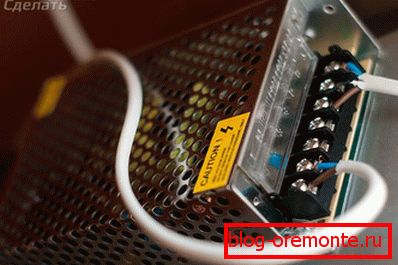

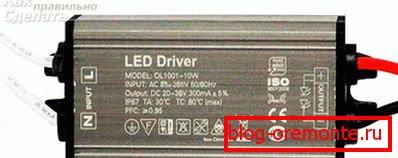

K ovládání pásky LED je vyžadován stejnosměrný zdroj napájení, takže připojení k běžné síti je vyloučeno. Musíte instalovat zařízení, které převádí střídavý proud na stejnosměrný proud s napětím 12 nebo 24 voltů. Chcete-li zvolit správné napájení, musíte vypočítat jeho výkon. Pro výpočet se odebírá hodnota výkonu 1 metr pásky, celková stopa použitého osvětlovacího zařízení a bezpečnostní faktor. Například SMD 3014 s délkou 6 metrů - 24? 6? 1,15 = 165,6 W - hodnota výkonu pro napájení. Provozní napětí pásky je indikováno výrobcem.

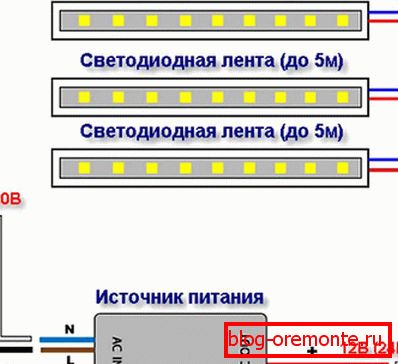

Při použití více kazet je možné vytvořit obecné napájení, ale kvůli vysokému výkonu bude takové zařízení mít značné rozměry a potíže s jeho skrytým umístěním. Pro každý světelný proužek je výhodnější vyzvednout samostatný zdroj energie. Přemýšlejte, jak připojit pásek LED k napájení, zvolte paralelní obvod. Pokud připojujete pásku v sérii, vzdálené diody přijmou méně než veškeré napětí a budou nudné.

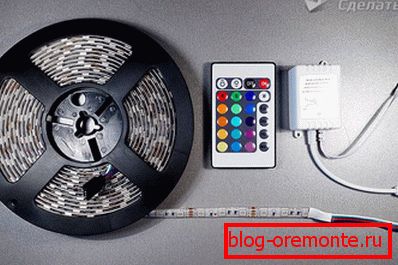

Připojení pásky RGB vyžaduje zapojení regulátoru do obvodu. Pokud se připojíte přímo k napájecímu zdroji, pásek bude svítit, ale barva se nezmění. K připojení jsou čtyři kabely a na řídící jednotce jsou umístěny terminály s barvami:

• B je modrá.
• G - zelená.
• R je červená.

U čtvrtého vodiče je svorka označena číslem napětí - 12 nebo 24 V. Po připojení k pásce LED je řídicí jednotka připojena k napájecímu zdroji.

LED pás může obsahovat pouze LED diody stejné barvy. V tomto případě se k řídicí jednotce nepožaduje připojení.

Instalační kroky

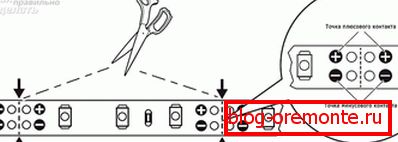

Práce začíná řezáním pásů požadované délky, je nutné zajistit, aby řez procházel speciálními značkami. Spojovací části pásky lze provádět dvěma způsoby: pomocí speciálních LED konektorů nebo pájení. Sestavování okruhu pomocí konektorů může být poměrně rychle a jednoduše stačí k tomu, aby se páska vložila na kontaktní plochu a zavřela víko. Tato mechanická metoda nevyžaduje žádné dovednosti, ale náklady na součást jsou poměrně vysoké, pokud je zapotřebí více připojení, tím se výrazně zvýší náklady na osvětlení.

Nejjednodušší zdroj napájení má dvě svorky, jedna plus druhá je mínus, je důležité, aby se při připojování k řídící jednotce nezaměňovaly, jinak zařízení selže. Po sběru celého obvodu je připojen k síti prostřednictvím vstupu napájecího zdroje. Pokud pás LED funguje správně, může být upevněn na zvoleném místě.

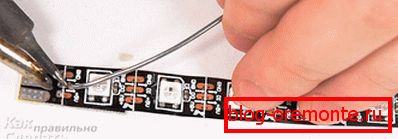

Pokud je nutné spojit konce pásky bez konektoru, použije se páječka s malým výkonem. Vrstva pájky se aplikuje na kontaktní destičky spojovacích kolejí a ochranná fólie musí být odstraněna z páskové základny. Dále se obě části vzájemně překrývají a jsou zahřátá páječkou až do roztavení pájky.

Neměli byste dělat délku pásky LED více než pět metrů, protože LED na konci pásky nebudou svítit při plném výkonu.

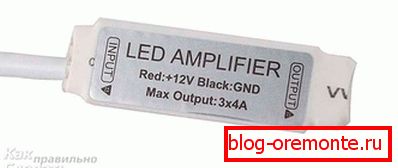

Pokud potřebujete připojit několik barevných pásů, je nainstalován zesilovač. Toto zařízení je umístěno za prvním LED pásem a druhé je k němu připojeno. Tato schéma používá jeden regulátor a dva napájecí zdroje. Jednobarevná LED páska má pouze dva vodiče, které se připojují k napájení: červená znamená plus a modrý znamená minus.

Spojení se provádí mechanicky nebo pájením. K tomu jsou konce vodičů odizolovány a konzervovány. Na kontaktní části pásky je rovněž aplikována vrstva pájky. Připojením vodičů ke kontaktům se střídavě dotýkají páječky. I přes nízké napětí by holé konce měly být zabaleny izolační páskou. V obvodu mezi pásem a napájecím zdrojem může být instalován stmívač pro regulaci světelného toku.

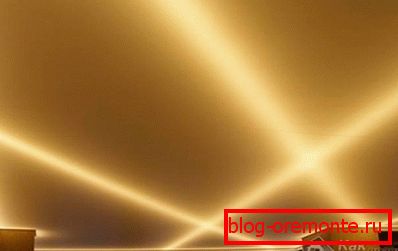

Instalace LED stropního osvětlení se provádí na čistém a odmaštěném povrchu. Pouze dodržením tohoto stavu zajistěte spolehlivé upevnění osvětlovacího zařízení.

Nejnovější modely LED pásů jsou nabízeny s kompletní sadou všech potřebných pro připojení - napájecí jednotku, která má ochranu proti chybným polarizačním přípojkám, a řadič.
