Gost 31173 2003 vnitřní ocelové dveře

Tématem materiálu, který jsme později představili, byla GOST na ocelových dveřích vybavených uzamykacími zařízeními a instalovanými v průmyslových a občanských budovách. Jedinou věcí, kterou tato norma nezahrnuje, jsou dveře, na které jsou kladeny zvláštní požadavky: odolnost vůči agresivním látkám, odolnost proti výbuchu, protipožární ochrana a požární bezpečnost.

Použití všech ostatních produktů, o kterých se dozvíte mimo jiné video z tohoto článku, závisí na podmínkách jejich použití a řídí se dveřmi GOST 31173.

Funkce klasifikace

Ocelové dveře GOST 31173 2003 jsou klasifikovány podle šesti hlavních rysů. V první řadě je to samozřejmě schůzka, protože vstupní dveře mohou být: ulice, vnitřní a řetězové. A vnitřní dveře mohou být vstupní byt a fungovaly jako obvyklé dveře.

Strukturální rozdíly

Druhý znak určuje konstrukci dveřní jednotky. Zde může být rozdíl v krabici, protože je uzavřen; představuje tvar písmene "P"; nebo je doplněn prahem, což je další prvek.

• Následující klasifikační značka se týká počtu pláten a možností jejich otevření. Nejběžnější dveře s jedním křídlem - levý nebo pravý otvor. Pak existují obojstranné bloky, jejichž tkaniny mohou být buď stejné, nebo mají různé šířky.

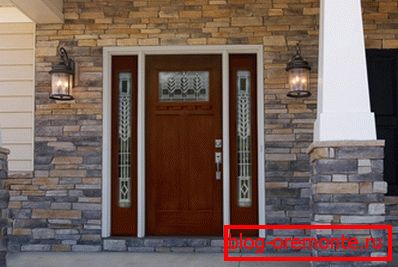

• Kovové dveře - nejčastěji to jsou slavnostní modely, mohou být také zdobeny vložkami. Jedná se buď o obdélníkový nebo půlkruhový průsmyk, který je umístěn horizontálně nad otvorem, nebo úzké neotvírající pláty na stranách plátna. Toto je verze, kterou vidíme na fotografii výše.

Rozlišujte dveře a směr, kterým se otevírají: směrem ven nebo dovnitř. Záleží také na tom, kolik těsnicích smyček se nachází ve vestibulu. Oni jsou často dva, ale možná víc.

Vylepšení obličeje a možnosti výkonu

Čtvrtá značka, podle které jsou ocelové dveře klasifikovány podle GOST 31173 2003, je jejich přední povrchová úprava.

Existuje sedm možností:

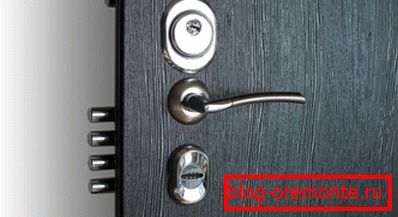

• Číslo jedna je barva - tradiční a práškové. Jedná se o nejoblíbenější možnosti dokončování (viz Kovové dveře na dokončení - vytvořit svůj vlastní styl): v prvním případě je hlavním kritériem pro výběr výrobků nízká cena, a ve druhé - neuvěřitelná trvanlivost povlaku, který se již nazývá anti-vandalismus.
• Dále přichází nabídka s přírodní nebo umělou kůží a izolací; zdobení filmovými povlaky; obložení dřevěných rolí nebo deskových materiálů (dýha, MDF-podšívka). Mimochodem, mnoho z těchto typů dokončení může být provedeno na starých dveřích nebo si to sami.

Dávejte pozor! U všech typů polymerních povlaků používaných pro zdobení dveří musí výrobce předložit závěr potvrzující jejich hygienickou bezpečnost.

• Skleněná nebo zrcadlová úprava vypadá velmi krásně na dveřích, zejména na předních dveřích.. Na přání je plátno zušlechtěno kovovou podšívkou s krásným frézováním nebo gravírováním nebo několik kombinací dokončovacích postupů v jednom modelu. Obecně, koordinovat své kroky se zákazníkem, může výrobce provádět jakýkoliv jiný typ dekorace - dokonce i zlacení.

Pokud jde o tepelné vlastnosti, podle GOST jsou ocelové vnější dveře děleny odolností proti přenosu tepla do tří tříd. Tento údaj by měl být minimálně 0,4 m2 * C / W.

Nic méně nepodléhá klasifikaci. Nejvyšší třída - s odolností proti přehřátí více než 1 m2 * C / W. Ve standardu je tabulka, která představuje požadované ukazatele propustnosti vzduchu a odolnosti proti vodě.

Zvuková izolace ocelových dveří je stejně důležitá. Existují také tři třídy, jejichž rozdělení se provádí podle úrovně snížení hluku.

Indikátory menší než 20 decibelů nepodléhají klasifikaci. Třetí třída je nejnižší, s ukazateli až 25 dB, druhou třídou až 31 dB a první třídou je více než 32 dB.

Mechanika a bezpečnostní vlastnosti výrobků

Standardem pro dveře vyrobené z kovu je také tabulka s ukazateli pevnosti, která jsou také rozdělena do tří tříd. Existuje pět různých charakteristik, podle toho, které dveře patří do jedné či druhé třídy. Je nainstalován na nejhorší výsledek testu.

Tato odolnost vůči statickým zátěžím působícím v rovině plátna; kolmo na plátno; a v oblasti smyčky. Rovněž upravuje úroveň odolnosti vůči dynamickým vlivům ve směru, kde se plátno otvírá, a dopadá v obou směrech.

Podle bezpečnostních vlastností jsou dveře rozděleny takto:

1. Standardní provedení dveří. Jsou vybaveny uzamykacími mechanismy, které nejsou nižší než třetí třída (M3), a anti-odnímatelné kolíky.

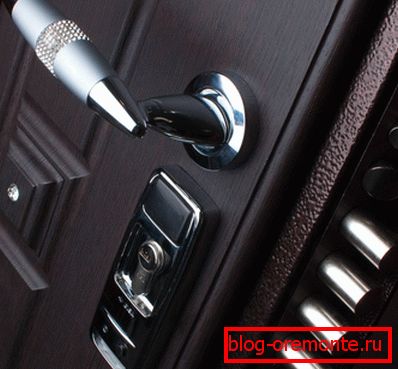

2. Zesílené bloky. Zde jsou uvedeny dodatečné zesílené závěsy dveří a zámky s velkým množstvím šroubů, které mohou uzamknout dveře po obvodu verandy. Jejich síla musí odpovídat druhé třídě (M2).
3. Jednotky bezpečnostních dveří. Jedná se o všechny stejné vyztužené bloky, ale charakteristiky zámků instalovaných v nich musí odpovídat první třídě pevnosti (M1).

• Můžete se dozvědět, zda jsou dveře zesíleny před vámi, nebo ochranné, označením. K tomu je jednoduše přidáno odpovídající písmeno "Y" nebo "Z". Tento standard obecně doporučuje, aby výrobci v pasu k produktu uváděli všechna výše uvedená data. Jsou také šifrovány v označení.

Informace by měly zahrnovat: strukturální řešení; možnost vyplnění webu a jeho obličeje; celkové rozměry; třída hradu. Pas musí být připojen k schématu otevírání plátna nebo malby, stejně jako pokyny pro instalaci a provoz výrobku.

Požadavky na ocelové dveře

Pátý odstavec normy, o které diskutujeme, vyjadřuje seznam požadavků, které se týkají dveřních bloků z oceli. Mezi obecnými ustanoveními je uvedeno, že pás je svařovanou strukturou, pro jejíž výrobu jsou použity ocelové plechy nebo zakřivené profily.

Svařování je součástky, které musíte spojit. Jiné typy kloubů jsou přípustné, pouze pokud jsou před svařenými v souladu s pevnostními charakteristikami - ale to je obecně nepravděpodobné. S ohledem na konstrukční řešení pláten, standard nabízí čtyři hlavní možnosti.

Konstrukční odrůdy plátna

První možností je: plátno je vyrobeno na rámu z profilů s uzavřeným dutým profilem a na něj jsou svařeny dvě ocelové plechy. V tomto případě je náplň plátna používána voštinová (vlnitá lepenka nebo lepenka). Druhý typ kovových dveří vypadá jako ohnutá krabice namontovaná na profily s průřezem ve tvaru U. Uvnitř těchto látek se naplní polystyrenová pěna.

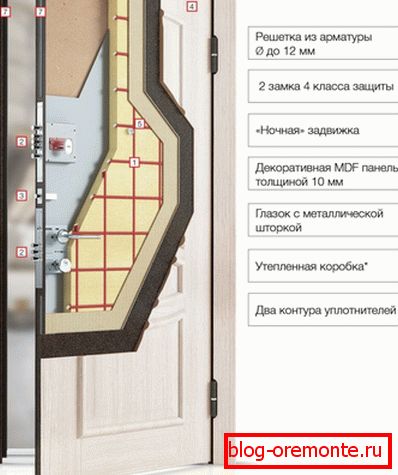

• Ve třetí variantě je rám plátna svařován z profilů složitějšího průřezu, vyplněných minerální izolací a uzavřen ven s ocelovým plechem, a ze strany místnosti s materiálem z listového dřeva - například z tvrdého dřeva. Toto je typ dveří, které vidíte na obrázku níže.

• Čtvrtá možnost je také kombinována: rám plný pěny je vyroben z dřevěných tyčí - a pouze okraje jsou chráněny úhlovým ocelovým profilem. Vnější a vnitřní strana, stejně jako ve třetím případě, je uzavřena na jedné straně ocelí a na druhé straně vláknitou fólií.
• Bez ohledu na konstruktivní alternativu by se v plátně měly používat zprostředkovatelé - výztuhy, zpevňující rám plátna. Mohou být nejen svislé nebo vodorovné, ale i šikmé. Je nutné povinně zpevnit zpětné zóny, stejně jako místa, kde jsou instalovány anti-vyměnitelné kolíky.
• Při výrobě kovových plechů standard umožňuje, aby výstelka vnitřní strany nebyla pevná ocelová plech a řezané předlitky, navzájem svařeny podél profilu a zpevňující švy. Na vnitřním plechu musí být k dispozici poklop, který je nezbytný pro opravu zámku nebo západky.

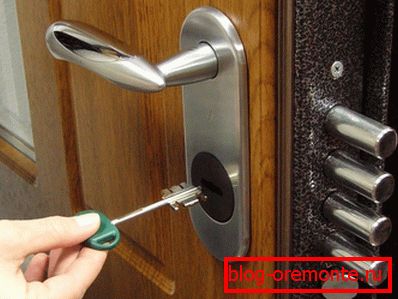

• Uzamykací mechanismy, které zahrnují nejen zámky a západky, ale i ventily, jsou upevněny na speciálních podložkách, šroubcích a upínacích držácích se závitem. Svařování se nepoužívá, protože v jeho procesu můžete snadno poškrábat některé části zámku.
• Otvory, které obsahují šroub nebo zámek, musí být chráněny kovovou skříní, která je přivařena k profilu rámu. Vstup šroubu při zavírání zámku musí být volný - a proto musí být velikost díry o minimálně o 2,2 cm větší než průřez šroubu.
• Správnou úroveň zvukové izolace dosáhnete instalací dvou těsnicích okruhů. Těsnění jsou upevněna po celém obvodu plátna, což zabraňuje nejmenší mezery. Pokud je jednotka dveří určena pro venkovní instalaci, musí být těsnění odolná vůči změnám vlhkosti a teploty.

Je třeba poznamenat, že dveře podle GOST 31173 2003 - jmenovitě jejich velikost a hmotnost, existují některá omezení. Následující údaje by neměly překročit:

1. výška: 2,2m
2. šířka: 1,2m
3. na ploše hadříku: 9 m2
4. hmotnostních: 250 kg

Dodatečné výpočty se provádějí u dveří, které překračují výše uvedené normy, a jejich shoda s požadavky normy je potvrzena výsledky jednotlivých zkoušek.

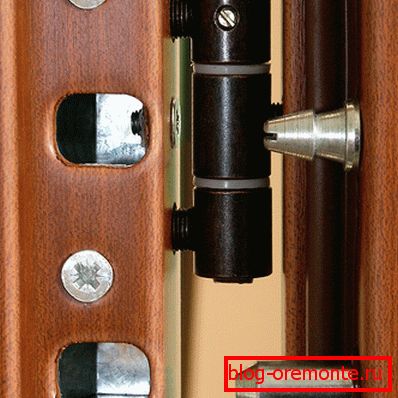

• Aby se zabránilo odstranění čepele uzavřených dveří z kloubů, konstrukce výrobku zajišťuje fixní šrouby nebo, jak se tomu říká, anti-kolíky. Jsou instalovány na rámu plátna a jsou upevněny svařováním, nýtováním nebo lisováním.
• Velikost čepů, jejich počet a umístění by měly být uvedeny na pracovních výkresech. Nejčastěji jsou však poskytovány podél závěsů, protože je to nejspolehlivější možnost.

Aby mohl být rám dveří instalován v otvoru, jsou části, které se nazývají upevňovací výstupky, svařeny do profilu. Jsou povolená i jiná řešení, která řídí výrobce, aby byla zajištěna trvanlivost instalace jednotky.

Rozměry a tolerance

O tom, co by mělo být maximální výška a šířka, bylo již uvedeno výše. Obecně platí, že kovové dveře, stejně jako jiné, se provádějí ve standardních verzích.

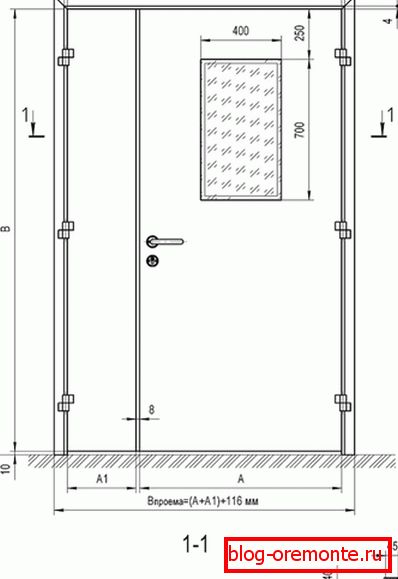

Pokud jde o dveře s jedním dveřmi, pak nejběžnější rozměry jsou: u vchodových dveří 2,1 * 0,9m, u vnitřních dveří 2,0 * 0,8m. Ačkoli samozřejmě mohou být různé možnosti. V každém případě jsou rozměry i výkresy na plátně nutně zohledněny v technické dokumentaci výrobku.

• Kromě rozměrů samotných dveří odráží úseky profilů, podrobné rozměry uzlů a mezer. Na výkresech uveďte umístění uzamykacích zařízení, otvorů pro ně a smyček. Norma také ukazuje tabulku, ve které jsou definovány maximální přípustné odchylky od rozměrových intervalů.
• Obecně řečeno, maximální je 3 mm, což je povoleno pouze vnitřním rozměrem krabice o výšce větší než 2 m. Minimální povolená vnější velikost plátna, která je 1 mm / 1000 mm. V mezerách pod překryvem by neměl být žádný rozdíl větší než 1,5 mm.

• Výrobce musí se stejnou opatrností řídit délku úhlopříček a prohýbání obkladů a rovnost okrajů rámu a plátna. Všechny geometrické parametry jsou počítány s ohledem na konstrukční vlastnosti výrobku, jeho instalační techniku ​​a v souladu s normou 21778 platnou od roku 1981.
• GOST, o němž se diskutuje v tomto článku, ukládá požadavky jak na materiály použité ve výrobě, tak na součástky a těsnění a na hotové výrobky. Konkrétně by ocelové prvky neměly mít zakřivení, trhliny, otvory, zářezy a rzi. Ačkoli je dovolena mírná vlnitost, která neškodí estetice výrobku jako celku.

Dodávka ocelových dveřních jednotek je sestavena s blokovacím zařízením. To je povinné - ale komponenty, jako je kukátko, omezovač úhlu otevření, bližší jsou instalovány na základě dalšího souhlasu zákazníka. Výrobek musí mít štítek nebo nápis na obalu, který informuje výrobce, kdy a jakým způsobem byl vyroben. Také na bloku musí být umístěno označení a razítko oddělení, které provedlo technickou kontrolu.
