Dveřní zavírač: možnosti návrhu a požadavky na ně

Dveře s dorazovými nebo otočnými dveřmi často potřebují řízené zavírání. To je důležité nejen v případech, kdy prochází velkým proudem lidí, ale také tam, kde jsou silné průvany. Zařízení pro zavolání dveří může ovládat uzávěr webů.

U nás jsou tato zařízení vyráběna podle standardu P 56177, vyvinutého v roce 2014 za účasti předního světového výrobce dveřních a okenních systémů: německá společnost GEZE. Ty a já můžeme jen doufat, že např. Blíže k dveřím "Diplomat" ze Srbska, je trochu lepší v kvalitě a designu výrobků domácího výrobce.

Klasifikace označuje uzavírače

Prvním znamením, kterým je klaster zavíráno, je jeho účel. Spíše je to stejné pro všechna zařízení: zavření. Ale samotné dveře, stejně jako možnosti instalace na nich, jsou různé. Dozvíte se více o kritériích, podle kterých jsou klasifikovány.

Separace podle účelu

Existuje pět typů zařízení:

• Možnost režie (DN) - instalováno v horním větracím křídle dveří.
• Závorové zařízení (DV) - je určena i pro křídlové dveře a je instalována nahoře.
• Zařízení pro instalaci do podlahy (DP): dolní instalace na dveřích s verandou.
• Bližší nastavení pro dvířka typu pendular (DM).
• Zařízení vybavená doplňkovými funkcemi - nejčastěji jde o konec, ale při otevírání může dojít k oslabení. Stručně označené písmeny DF.

Jak je určena třída

Tam je také rozdělení do tříd, které závisí na maximální šířce a hmotnosti plátna. Po přezkoumání níže uvedené tabulky se dozvíte, jak zvolit správné zavírač dveří.

Toto je druhá klasifikační charakteristika:

• Existují třídy I, II a III, které odrážejí stupeň spolehlivosti zařízení. Toto je třetí značka, podle které jsou klasifikovány různé typy zavíračů dveří.

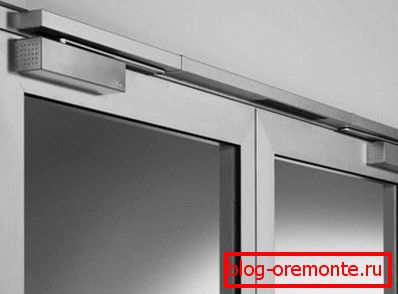

• Čtvrtá značka označuje, zda mohou být uzávěry použity pro protipožární dveře. 0 nemůže; 1 - může.

• Pátý atribut klasifikace je podmínkami, za kterých může být zařízení provozováno. Existují pouze dvě možnosti: H - normální podmínky při teplotách -15 +40 stupňů; písmeno M označuje mrazuvzdorné uzávěry pro dveře, které mohou pracovat při teplotách pod -15 stupňů.

Posledním, šestým znakem jsou tři třídy, které určují odolnost zařízení proti korozi. Nejvíce odolné vůči vlhkosti, zařízení patří do třídy I, respektive třetí třída je nejnižší. Cena zařízení závisí nejen na výrobním materiálu a složitosti návrhového řešení, ale také na třídě zavírače.

Označení a úplnost

Označení uzávěru by mělo odrážet všech 6 klasifikačních znaků. Kóduje jméno, třídu, číselné a písmenné označení typu a typu produktu a také číslo normy, podle níž byl vyroben.

Dávejte pozor! Například značka DPDF 310H2 znamená, že jde o podlahovou bocku s funkcí dohlop; pro dveře o šířce 95 cm a o hmotnosti 60 kg; první kategorie spolehlivosti; nelze umístit na protipožární dveře; musí být provozovány pouze za normálních podmínek; má průměrnou odolnost proti korozi. Importované dveře Avtodvodchiki jsou označeny také dvěma dalšími písmeny CE.

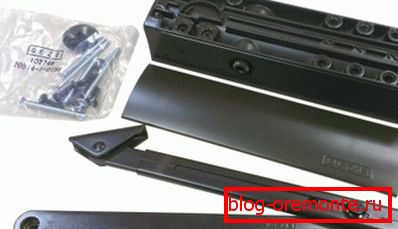

Takové označení, plus datum výroby a ochranná známka výrobce by neměly být pouze na bližším, ale i na jeho součástech. Značka značky je obvykle umístěna na přední straně produktu, kterou vidíme na fotografii výše.

Označení je obvykle umístěno na zadní straně pouzdra, ale pokud je bližší drážka, pak jeho značka může být přečtena odstraněním ochranného panelu.

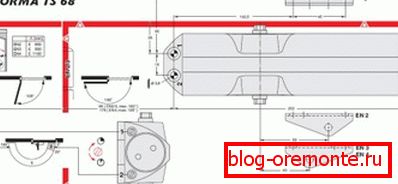

Součástí produktu je třeba připojit nejen pokyny k obsluze a údržbě zařízení, ale také šablonu šablony v plné velikosti, kterou vidíte výše. Při jeho použití může zavírací zařízení instalovat někdo. Pro přehlednost nabízíme možnost zobrazení videa: "Instalace zavíračů dveří".

Designers closers a požadavky na ně

Jedním z hlavních požadavků GOST pro zavírače je použití materiálů odolných proti korozi a povlaků při jejich výrobě. Proto se při výrobě takových zařízení používají ocel a kalibrovaná ocel, jakož i zinek, hliník, slitiny mědi a zinku a hliníku a zinku.

Je-li zařízení nad hlavou

Navzdory skutečnosti, že se zařízení pro zavírání dveří může strukturálně lišit, existují obecné požadavky, které musí splňovat všechny modely.

• Za prvé by měly poskytnout otevření plátna nejméně 90 stupňů. Pokud jsou dveře kyvadlem - pak v každém směru. Délka zavírání dveří, otevřená pod pravým úhlem, by měla trvat dvě až pět sekund.
• Bez ohledu na úhel otevření dveří, který je určen svou třídou, musí bližší uzavřít list nejméně o 70 stupňů. Pokud se jedná o magnetické dveře blíže k uzavření, dochází k závěrečnému uzavření díky atraktivním vlastnostem magnetu. V jiném provedení může být zařízení typu DF vybavené funkcí dohlop.

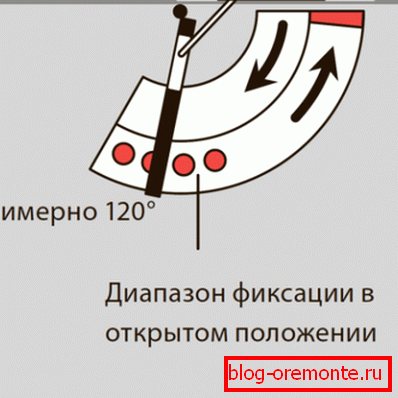

• Produkt lze považovat za kvalitu, pokud je možné nastavit polohu plátna vzhledem k krabici nebo přilehlému křídlu tak, aby rozdíl nebyl větší než 1 stupeň. Navíc musí být plátno bezpečně upevněno v extrémních pozicích: uzavřená a otevřená.

Požadavky na zabudované uzávěry

Všechny uzávěry typu DV a DP musí být vybaveny funkcí tlumení otvírání - to znamená, že zařízení musí zpomalit, dokud nedosáhne extrémní otevřené polohy.

• Měli bychom na mysli otevřené 90 stupňů. plátno, segment trasy při uzavření na značku 65 stupňů, je zónou zpoždění. Kvalitní zařízení by mělo poskytnout čas pro průchod této zóny nejméně po dobu 20 sekund.
• Tato vlastnost blízké se nazývá funkce zpomalení uzavření sítě. Požadavky normy se vztahují také na dobu potřebnou k ručnímu překonání zavírací doby. Tento indikátor by neměl přesáhnout 15,3 kgf / m.
• Maximální a minimální nastavení zavírače dveří podle zatěžovací síly by mělo zajistit splnění všech požadavků normy - včetně těch, které jsou společné všem typům zařízení. Pokud jde o specificky vestavěné mechanismy, měly by v závěrečné fázi také zajistit zrychlené uzavření. To znamená, že je vyžadována funkce dohlop pro vložené uzávěry.

Všechny regulátory, pomocí kterých jsou ovládány další funkce, jsou skryty v pouzdru přístroje a jsou aktivovány speciálním nástrojem. Konstrukce libovolného bližšího - a zejména zabudovaného, ​​by měla poskytnout neomezený přístup k mechanismu bez nutnosti demontáže.

Pouzdro zařízení, bez ohledu na jeho typ, musí být utěsněno a vyloučit možnost úniku kapaliny, což zajistí fungování mechanismu.

Konstrukční vlastnosti uzávěrů

K otevření křídla dveří musí být ovlivněna určitou silou. Část to při otevírání a při zavírání - plné úsilí, bližší přebírá.

Nejčastěji se nahromadí pomocí pružiny, která je při otevření dveří stlačena. Unclenched, ona prostě přesune plátno do jeho původní uzavřené pozice.

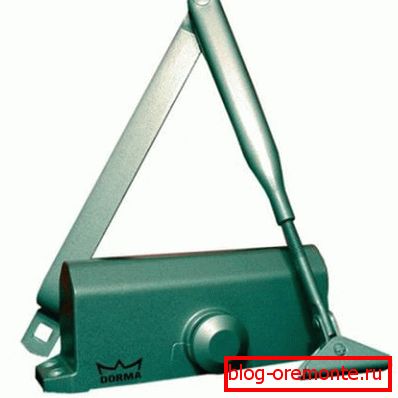

• Nejčastěji jsou zavěšovače na křídlových dveřích instalovány nahoře. Skutečnost je, že vestavěná verze může být instalována pouze v procesu uspořádání podlahové krytiny nebo její opravy. Převážná většina uzávěrů typu DN má pružinový design. Kromě pružiny mají převodový stupeň s převodovým pístem, díky němuž se pohybuje.

• Píst je připojen k jednomu konci bližší páky, která přijímá sílu přes pružinu. Při pohybu v oblouku hladce otevírá nebo zavírá dveře. Navzdory tomu, že se jedná o nejoblíbenější variantu, dnes to není nejlepší.

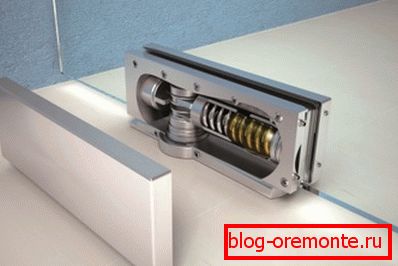

• Možnosti pohonu typu cam se objevily mnohem později a odborníci je považují za optimální. Hlavní částí takového bližšího je vačka. Je umístěn mezi otvory a brzdovými písty a komunikuje s přilehlými prvky pomocí válečků.
• Nejedná se o to ani bez pružiny: při otevírání pásu působí píst na něj skrz vačku. Při zavírání se pružina narovná a je aktivován brzdový píst, což zabraňuje tomu, aby se dvířka dostala silou. V tomto případě se otevírací píst zvedá do původní polohy.

Dávejte pozor! Zavírače typu vačky mají mnohem vyšší stupeň kontroly nad uzavíráním pásu, což lze navíc regulovat. Jejich kryty jsou kompaktnější, což je zvláště cenná kvalita pro vestavěná zařízení. Protože postrádají výkonovou páku, zařízení typu DV se vyznačují vysokým točivým momentem.

Hladkost takového zavírání je zajištěno instalací silového uzavíracího válečku. Pro otočné dveře je umístěn uprostřed otvoru pro otočné dveře - proti stěně.

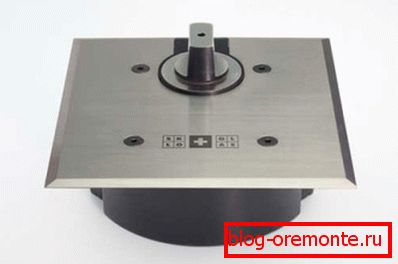

Zaznamenáváme pouze, že ne každý model zavírače dveří může být umístěn ve středu otvoru. Když hovoříme o zásadním rozdílu v konstrukci zařízení pro instalaci na horní a podlahou, pak je hlavní věcí přítomnost nebo nepřítomnost páky.

Závěr

Из всего вышесказанного, любому человеку понятно, что перед тем, как выбрать доводчик для дверей, необходимо в первую очередь обратить внимание на ширину и вес полотна. По классификационной таблице, максимальная ширина составляет 1,6 м, а вес 160 kg.

V těch případech, kdy jsou tyto ukazatele překročeny, je pouze jedna cesta - zavěsit na dveře dvě zavírací zařízení. Je žádoucí, abyste vybrali uzávěry nejméně jedné třídy vyšší, než je požadováno - a video v tomto článku vám pomůže s tímto úkolem.
