Closer dveří - typ zařízení, výběr, instalace

Nikdo nemá rád zabouchnutí dveří, ale musí být pevně uzavřen, aby se zabránilo odtoku tepla z místnosti. Pro bezhlučný proces je instalován zavírač dveří.

Takové návrhy nahrazují instalaci dveřních pružin, které zavírají dveře a vytvářejí hodně šumu. Typy zařízení, jejich vlastnosti a způsoby instalace vyzývají článek.

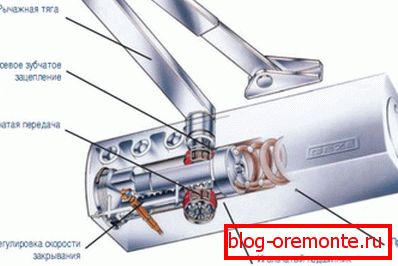

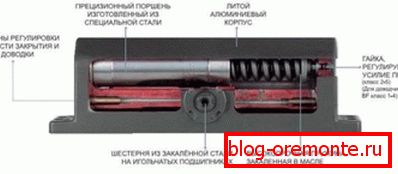

Zařízení a princip fungování zavíračů dveří

Hlavním pracovním prvkem libovolného bližšího je pružina s vysokou pevností, která vstupuje do válce dveří k blízké. Když otevíráte dveře, zkomprimuje, akumuluje energii a při uvolnění vrátí dveře do původního uzavřeného stavu.

Pro hladké uzavření otvoru v bližší je olejový tlumič. Vestavěný ventilový systém usnadňuje průtok oleje při otevírání dveří z jedné komory do druhé a při zavírání.

S jejich pomocí se reguluje rychlost pohybujícího se oleje a tím i rychlost zavírání dveří. Potřebná hladkost procesu dává viskozitu kapaliny absorbující nárazy, přispívá k tichému zavírání dveří.

Konstrukce zavírače dveří může mít jedno nebo více tlumiče, které nemění podstatu zařízení. Pracovní pružina v různých produktech je řízena mechanismem, který určuje typ bližšího.

V závislosti na konstrukci při instalaci dveří chovatelé mohou vyřešit několik problémů:

• Nastavte rychlost zavírání ve dvou rozmezích - s akcelerací při zavřených dveřích.
• Chráňte plátno před nárazem.
• Po otevření dveří zajistěte.

Typy zařízení

Typy dveřních zavíračů jsou klasifikovány podle umístění, které může být:

• Nahoru. Instalován na vrchní straně křídla dveří. Různý typ pohonu:

1. kliky, v konstrukci použité vinuté pružiny a hydraulický píst, které jsou umístěny v oddělených přihrádkách. Jedná se o poměrně jednoduchá zařízení, která nemají schopnost ovládat pohyb dveří nebo jiné změny. V poptávce po těžkých dveřích;
2. vroubkované. Jedná se o nejběžnější konstrukci, která se skládá z převodového ústrojí, které zabírá s pístem a pohybuje se po osách při odtržení dveří. Při otevření se zavírač dveří pohybuje v oblouku. Část páčky, přišroubovaná k pouzdru přístroje, je umístěna kolmo k převodovce, jejíž osa se pohybuje vertikálně skrze těleso zavírače dveří. Ozubené zuby zachycují zuby pístu. Pohybuje se podél osy, ozubení posune píst do vodorovné polohy a upíná pružinu. Energie se shromažďuje stejným způsobem. Zavřením dveří se uvolní pružina, která tlačí na píst v opačném směru, rotuje, ozubená převodovka posílá páku, která posouvá konstrukci dveří a zavírá dveře;
3. s posuvnou tyčí. To není nejúspěšnější verze konstrukce, ve které neexistuje rameno pro přenos velkých sil, což vede k velmi spolehlivému fungování mechanismu;
4. vačkové hřídele. Vačka, která má vzhled symetrického nebo asymetrického srdce, slouží také jako osa. Když jsou dveře otevřeny, prvek rovnoměrně stlačuje pružinu pomocí otevíracího pístu. Při zavírání se pružina roztahuje, otevírací píst se pohybuje v opačném směru, vracení vačky do původní polohy, dveře zpomalují pomocí brzdového pístu.

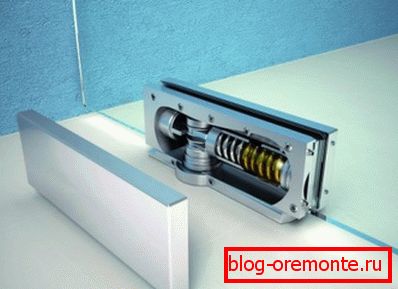

• Zavírače dveří. Nachází se v podlaze. Montáž uzavíracího zařízení tohoto typu musí být zvážena během konstrukční fáze. Hmotnost dveří drží spodní osu, která se pohybuje ve směru druhé osy otáčení.

Konstrukce bližšího se používá pro dveře o hmotnosti až 300 kilogramů.

• RAMS. Tento design je zabudován do rámu nebo dveřního rámu a jeho princip činnosti je stejný jako podlahové uzávěry. V tomto případě je hmota dveří podepřena podpěrou, která je zabudována do podlahy. Otáčení z osy zavírače dveří je přenášeno na dveřní list pákou zabudovanou do dveří shora. Když jsou dveře otevřeny páčkou, osa ve tvaru srdce se otáčí. V závislosti na směru při otevírání dveří začíná působit tlak na jeden z válečků, který stlačuje dvě pružiny. Když zavřete dveře, celý proces jde opačným směrem.

Podle návrhu výrobku jsou rozděleny do:

• Lineární. Takto blíže není žádné koleno ani detaily pro nastavení produktu.
• Koleno. V designu je "koleno", plátno vyčnívající při pohybu. Jedná se o nejspolehlivější a nejjednodušší zařízení mezi pákovými mechanismy. Existují dva způsoby připojení:

1. pouzdro hnacího mechanismu je namontováno na křídlu dveří a pákové zařízení je namontováno na krabici;
2. Možnost a možnost zpětné montáže.

Klasifikace mechanismů

Chcete-li se seznámit s existujícími zavírači dveří z Ruska, je nutné studovat GOST 5091-78. Hlavními kritérii, kterými je vybrána vrata dveří, jsou technické charakteristiky nebo úsilí, které člověk uplatňuje při zavírání dveří.

Podle GOST 5091-78 jsou všechny zavírače dveří rozděleny do 7 tříd:

• EN1. Používá se pro křídla o šířce 750 milimetrů a váží až 20 kg.
• EN2. Ideální zařízení pro tkaniny o šířce 850 milimetrů a o hmotnosti do 40 kg.
• EN3. Nástroje pro šířku listu 950 milimetrů, s hmotností do 60 kg.
• EN4. Určeno pro plátna, jejichž šířka je 1,1 metru a váží až 80 kg.
• EN5. Montáž na šířku křídla 1,25 metru s hmotností do 100 kg.
• EN6. Úpravy této třídy jsou určeny pro dveře o šířce 1,4 metru, o hmotnosti až 120 kg.
• EN7. Tyto mechanismy jsou ideální pro plátna o šířce 1,6 metru, vážící až 160 kg.

GOST 5091-78 označuje sílu, která musí být použita při zavírání dveří, měřeno v Nm (Newtonometers). Společnost "Door closer" ve svém certifikátu pro vydané produkty označuje úsilí v Nm. V tomto případě mohou být modely mechanismů stejné třídy a nastavitelné, se schopností přizpůsobit použití síly při otevírání dveří.

Navíc GOST 5091-78 poskytuje pokyny pro zavírače dveří pro jejich práci s ohledem na pracovní rozsah teploty. To je způsobeno skutečností, že olej používaný pro mazání struktury mění svou viskozitu pod vlivem teploty. Pro venkovní použití se doporučuje instalovat za studena odolné přístroje s nízkoteplotním olejem a speciální žlázy, které jsou obsaženy v certifikátu produktu.

GOST 5091-78 označuje další funkci, která by měla být brána v úvahu při výběru dveřního zavírače pro dveře - převod otáčejícího se momentu.

Výběr zařízení

Tip: Než si zvolíte dveřní zavírač, měli byste se seznámit s normami, které definují úsilí vyvinuté při zavírání dveří. Dodržují evropské normy.

Velká síla bližšího odpovídá vyšší třídě.

Například:

• Výrobek nejvyšší třídy je vybrán pro montáž na pancéřované kovové dveře.
• Zavírač nízké třídy je instalován na lehký výrobek dveří.
• Pro jednoduché vchodové dveře instalované v interiéru se používají konstrukce 3-5 tříd.

Při výběru blíže se berou v úvahu parametry dveří, zohledňují se externí faktory, například:

• Při ovládání předních dveří, které jsou často vystaveny bočnímu zatížení větrem, musí být křídlo dveří vybaveno špičkovými výrobky, což prodlouží životnost zavírače.

Tip: Pokud velikost a hmotnost dveří můžete použít dvě různé třídy výrobků, měli byste upřednostňovat prvotřídní prvky, které poskytují větší bezpečnostní bezpečnost a tím i delší provoz zařízení.

• Není třeba zohledňovat pouze sílu při výběru produktu. To nemusí vždy znamenat těžké zatížení při montáži na dveře. Pokud je taková bližší instalace na dveře PVC, bude vytvořeno další zatížení závěsů, což způsobí jejich rychlé opotřebení.
• Plastové dveře s výkonnými prvky se otevírají tvrdě, což při použití dveří způsobí dodatečné nepohodlí.
• Při výběru dveřního uzávěru dveří je třeba vzít v úvahu jeho mrazuvzdornost. Existují modely, které pracují při extrémních teplotách v rozmezí (-45 ° C) až (+ 70 ° C).
• Pozornost je věnována rychlosti pohybu dveřního systému. Například u protipožárních konstrukcí by zařízení měla mít vysokou rychlost zavírání a při použití v domácnosti je upřednostňováno pomalé zavírání, zejména pokud jsou v domě děti a starší lidé. Na veřejných místech je lepší instalovat zařízení s funkcí brzdění otvoru, což zabrání tomu, aby křídlo zasáhlo stěnu.

Pro seznámení kupujícího s dalšími příležitostmi produktu je k dispozici certifikát na bližších dveřích. Jeho přítomnost je zárukou, že zakoupený výrobek je vysoce kvalitní.

Tip: Při výběru zařízení byste se měli zeptat na certifikát. Tím získáte větší jistotu, že vybrané zařízení bude fungovat po mnoho let.

Přehled oblíbených uzávěrů dveří

Níže je uveden přehled zavíračů nejznámějších zahraničních výrobců vysoce kvalitních výrobků:

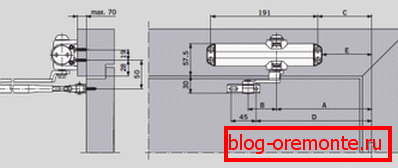

• Dveřní zavírač Dorma. To je mechanismus německé společnosti, jejíž rysem je přítomnost kluzné trakce. Tento návrh vám umožní skrýt koleno trakčního mechanismu a ne zkazit vzhled dveří.

• Zavírače dveří DC-100. Jedná se o mechanicko-hydraulické zařízení pro otevírání dveří o hmotnosti do 100 kilogramů. Může pracovat v rozsahu provozních teplot od (-35 ° C) do (+ 60 ° C), má dvě rychlosti pohybu.

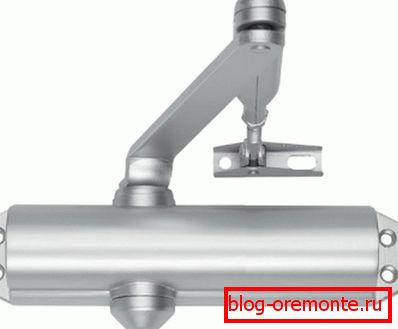

• Dveřní zavírač 80 kg od společnosti Abloy. Jeho společnost vyrábí z Finska. Maximální hmotnost dveří až 80 kilogramů. Model má vhodný mechanismus pro nastavení mechanismu. Konstrukce má samostatný ventil, který umožňuje hladký pohyb dveří.

• Podlaha dveří GEZE nevidí a spolehlivě zavírá dveře kyvadla as důrazem. Systémy jsou k dispozici pro těžké ventily a konstrukce s nízkou hmotností. Uzávěry mohou být instalovány na dveřích proti požáru a kouři.

• Dveře se blíží až do 30 kg. Pružinové mechanické zavírače pro dveře DS19 slouží pro hladké uzavírání konstrukcí o hmotnosti až 30 kg. Vyznačují se jedinou rychlostí pohybu dveří, nastavení jedním šroubem. Používá se pro dveře o šířce až 75 centimetrů. Cena výrobku je nejmenší.

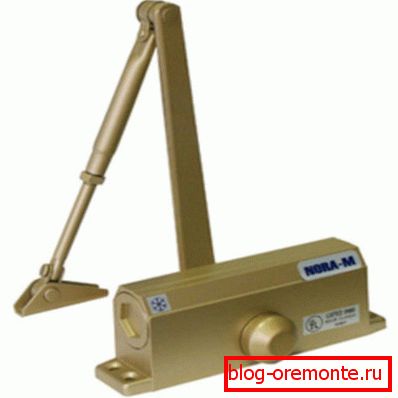

• Dveřní zavírač "NORA-M". Minimální počet cyklů otevírání a zavírání dveří je 500 000krát, záruka na všechny modely je platná po dobu 5 let. V rozsahu značky se nacházejí zavírače dveří "NORA-M", jejichž charakteristika umožňuje fixaci plátna v otevřené poloze. Chcete-li zavřít dveře, musíte přenést plátno do úhlu 90 ° a začne se sám zavírat. U takových modelů se nastavuje rychlost zavírání konstrukce a rychlost jejího dokhlopu.

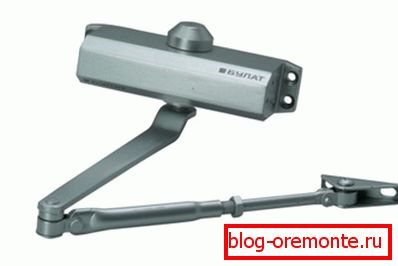

• Dveřní zavírač "Bulat", je určen pro hladké a automatické zavírání dveří. Používá se pro plastové, dřevěné a kovové konstrukce pláten. Funkce zařízení: nastavení rychlosti zavírání dveří, nastavení rychlosti konečného dokončení. Teplotní rozsah použití je od (-35 ° C) do (+ 50 ° C). Maximální šířka dveří - 1,2 metru.

• K-Dom dveřní zavírače. Sestaví společnost z Jižní Koreje. Konstrukce má standardní páku. Slouží pro hladké uzavírání dveří typu vesla. Pokyny pro instalaci v ruštině jsou vyráběny v Německu, hřídel má zvětšený průměr, speciální olej činí konstrukci odolnou proti mrazu, může pracovat v rozsahu od -45 ° C do + 50 ° C.

• Zavírače dveří pro posuvné dveře. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Výhody и недостатки устройства таких конструкций приведены в таблице:

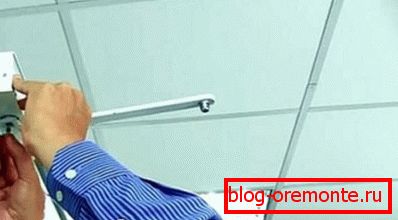

Montážní mechanismus

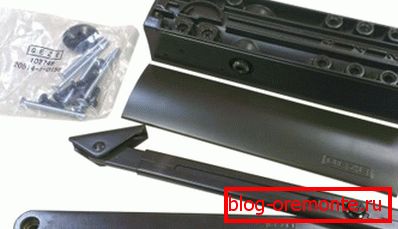

Při nákupu produktu, který bude instalován na dveře s vlastními rukama, musíte mít na paměti, že sada by měla obsahovat:

• Bližší.
• Tah páček.

• Hardware pro spojovací prvky.
• Schéma nebo výkresy zavírače dveří pro montážní konstrukce.

Na vstupní jednotce lze instalovat armatury: na krabici a na plátně, v závislosti na účelu konstrukce dveří.

Instalace je:

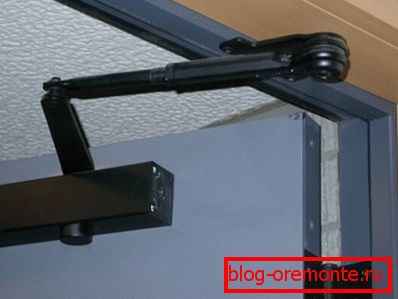

• Interní, jako na fotografii. Jedná se o nejběžnější způsob, jak instalovat konstrukce pro vnější dveře, zatímco produkt je namontován ve dveřích.

• Venkovní

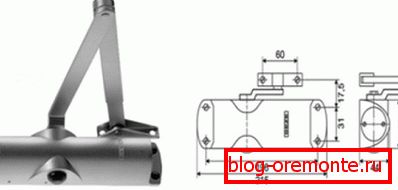

Schéma instalace v plné velikosti, které je součástí sady, umožňuje instalovat příslušenství s vysokou kvalitou a zabránit chybám během instalace.

Za tímto účelem:

• Schéma instalace je nalepeno na dveřích.

• Další akce jsou prováděny podle instrukcí, které instrukce poskytuje:
• Značka je hotová.
• Vyvrtané otvory.
• Případ je připojen.
• Páka namontovaná.

Jedná se o dvě poloviny, propojené vlákny.

• Páka je nastavitelná v délce, což určuje úhel otevření dveří, přibližně 90 °.
• Při správné instalaci všech konstrukčních prvků bude zařízení pracovat efektivně bez poruch.

Podrobnější popis instalace zavíračů ukazuje video v tomto článku.

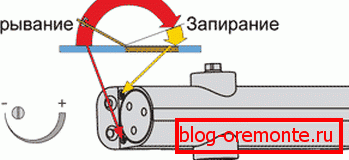

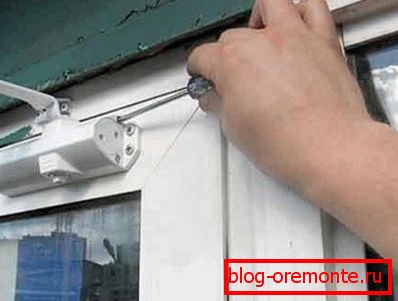

Bližší nastavení

Správné nastavení instalovaných prvků může být provedeno, pokud se podíváte na šrouby, které jsou součástí návrhu pro jeho nastavení.

Mnoho modelů má speciální šrouby umístěné na ozdobném krytu jejich pouzdra. U některých jsou šrouby umístěny na přední straně pouzdra a jsou označeny 1 a 2. Šroub 1 upravuje změnu úhlu otevření dveří a může dosáhnout 180 °. Šroub 2 mění rychlost zavírání křídla.

Při nastavování zavírače dveří:

• Úhel otevření dveřního křídla se mění od 90 ° do 180 °.
• Zrychlení zavírání se nastavuje nastavením šroubu 2.
• Dveře se otevírají do pracovního úhlu a uvolní se.
• Otáčením šroubu 2 se nastavuje hladkost křídla dveří za posledních 15 °, aby se zajistilo jeho spolehlivé zavření.
• Velké úsilí při provádění úpravy nestojí za to.
• Po 1/4 otáčení šroubu se dveře zavřou s výrazným zpomalením.

Bližší použití lze provádět po dlouhou dobu, pokud bude nastavení prováděno pravidelně. Je třeba mít na paměti, že nucené přilepení dveří na vysouvání a podepření s různými předměty může vést ke zvýšení zatížení žláz a pístu pro zavírání dveří.

To způsobí vytlačování oleje z těla a vystupování blíže dolů. Chcete-li odpovědět na otázku, jak správně vyplnit dveře, vám pomůže pouze odborník. Každý design má své vlastní vlastnosti.

Péče o dveře blíže

Chcete-li maximalizovat životnost zavírače dveří, musíte zachovat zdraví tohoto mechanismu, pravidelně kontrolovat stav jeho hlavních částí:

• Aby se zabránilo problémům s výskytem koroze, mělo by být prováděno pravidelné zpracování kovových úlomků a jejich mazání, aby se zajistila hladká jízda.
• Je nutné pravidelně upravovat nastavení v souladu s parametry dveří.
• Pod otevřenými dveřmi nemůžete dát nic.
• Nelze vytáhnout dveře "do", aby tento proces urychlil.
• Je kontraindikováno, aby "pomohly" dveře, aby se zavřely a držely ji.

Ať už se jedná o vestavěný dveřní zavírač nebo jakýkoli jiný typ, vhodná instalace a ovládání takového zařízení vám umožní řídit proces otevírání a zavírání dveří. Tím zabráníte rozbití skla a někdy stěnu, která vypadne z domu při instalaci kovových dveří.
